Изготовление пролетного строения кольцевой автомобильной дороги вокруг г. Санкт-Петербурга
2.1.3 Хранение металлопроката
Рисунок 6 - Штабель листового металлопроката
При хранении листовой стали в штабелях должны быть обеспечены их устойчивость, удобство работы стропальщика, а также быстрота подсчета числа штук. Из условий допустимой нагрузки на бетонный пол и правил техники безопасности высота уклад
ки листовой стали не более 1,5 метров. Предусматриваем главный проход между штабелями шириной 2,5 метра, расположенный вдоль цеха в средней его части. Между штабельные разрывы имеют размер 0,4 метра для строповки металла, и междуштабельные проходя вдоль пролета 1,2 метра. Штабеля находятся на расстоянии 1 метр от колонн цеха, стен здания, оборудования, оси головки рельсов узкой колеи. Расстояние от края штабеля до оси головки рельсов железнодорожного пути равно 2 метра.
2.2 Заготовительные операции
На основании задания на дипломное проектирование требуется обработать 3и детали 4, 15а, 15б, и разработать технологию изготовления блока Б-17. Для разработки технологии изготовления блока необходимо составить сопроводительный лист. В сопроводительном листе указываем маршрут обработки вышеуказанных деталей, основное и вспомогательное оборудование, а также количество деталей, сечение, длину, вес одной штуки, общий вес, марку стали.
Таблица 9 - Сопроводительный лист 1
|
Деталь |
Кол-во |
Сечение |
Длина |
Масса |
d отв. |
Кол-во отверстий |
Примечание | |
|
Шт. |
всех | |||||||
|

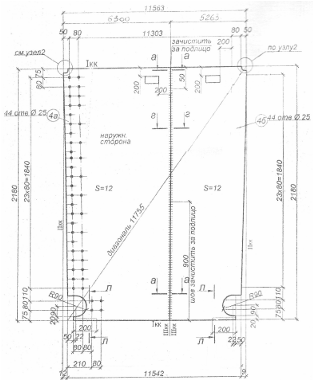

4а |
1 |
-2180*12 |
6300 |
1290 |
1290 |
25 |
44 |
- |
|
4б |
1 |
-2180*12 |
5263 |
1077 |
1077 |
25 |
44 |
- |
|
| ||
|
Наименование операции |
Оборудование |
Инструмент |
|
1 |
2 |
3 |
|
1. Разметка торцов металла |
- |
Рулетка 20 м, мел |
|
2. Набить № плавки |
- |
Клеймо |
|
3. Резка торцов |
Переносная машина "Микрон - 2" |
- |
|
4. Правка листовых деталей |
Листоправильные вальцы УБР 32/3200 |
- |
|
5. Разметка |
- |
Рулетка 20 м, мел |
|
6. Фрезеровка |
Кромкострогальный станок НВ-60/14 |
- |
|

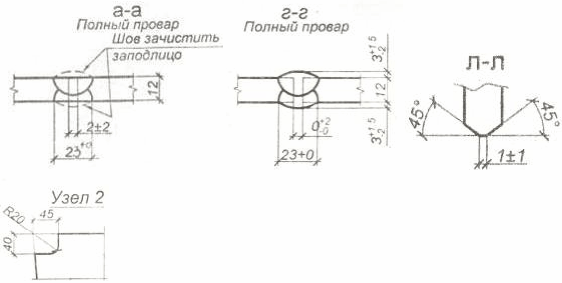

7. Стыковка металла |
Флюсовая подушка КЗМ |
- |
|
8. Снятие усиления швов |
Фрезерный трактор |
- |
|
9. Поперечная, продольная резка |
Кислородная машина "Комета" |
- |
|
10. Вторичная правка |
Листоправильные вальцы УБР 32/3200 |
- |
|
11. Разметка |
- |
Рулетка 20 м, мел |
|
12. Фрезеровка |
Кромкострогальный станок НВ 60/8 |
- |
|
13. Разметка |
- |
Рулетка 20м, мел |
|
14. Сверление |
Радиально-сверлильный станок 2Р53 |
- |
|
15. Разметка |
- |
Рулетка 20 м, мел |
|
16. Секатор |
Переносная машина "Микрон - 2" |
- |
|
17. Кантовка |
Мостовой кран, вагонетка |
- |
Таблица 10 - Сопроводительный лист 2
|
Деталь |
Кол-во |
Сечение |
Длина |
Масса |
d отв. |
Кол-во отверстий |
Примечание | |||
|
Шт. |
всех | |||||||||
|

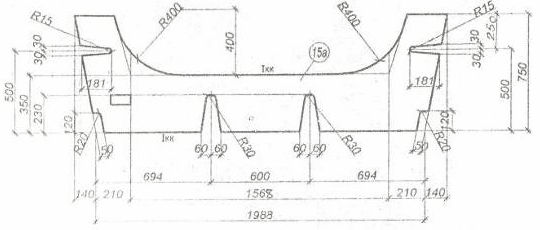

15а |
4 |
-750*12 |
2268 |
68,9 |
276 |
- |
- |
- | ||
|
| ||||||||||
|
Наименование операции |
Оборудование |
Инструмент | ||||||||
|
1 |
2 |
3 | ||||||||
|
1. Резка |
Кислородная машина "Комета" |
- | ||||||||
|
2. Набить № плавки |
- |
Клеймо | ||||||||
|
3. Правка |
Листоправильные вальцы УБР 32/3200 |
- | ||||||||
|
4. Скругление радиуса кромки |
Шлифовальная машинка "Хилти" |
- | ||||||||
|
5. Фрезеровка |
Продольно-фрезерный станок 6310 |
- | ||||||||
|
6. Кантовка |
Мостовой кран, вагонетка |
- | ||||||||
