Проектирование основания и фундамента 13-этажного жилого дома в городе Великий Устюг

1. Краткая характеристика проектируемого здания

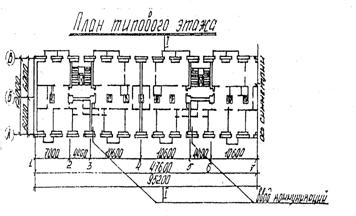

Назначение здания – здание жилое с подвальным помещением. Вариант конструкций №3. Размер здания в плане 12х95,2 м2.

Количество этажей – 13 эт.

Несущие конструкции:

1. Наружные кирпичные стены. Толщина стен; верхних этажей – 51 см, пяти нижних этажей – 64 см.

2. Внутренний каркас из сборных железобетонных

колонн продольных ригелей. Сечение колонн 40х40 см.

3. Перекрытия сборный ж/б многопустотный настил.

4. Крыша – чердачная, полупроходная из сборного железобетонного настила с внутренним водостоком.

5. Здание во всех осях имеет подвал. Отметка пола подвала – 2,20 м. Отметка пола первого этажа ± 0,00 на 0,6 м выше отметки спланированной поверхности земли.

6. Ввод коммуникаций (водопровод и канализация) расположен около поперечных стен (оси 3–4) со стороны, противоположной лестничным клеткам.

7. Высота здания от спланированной отметки поверхности земли DL до карниза составляет 42,6 м.

8. Конструктивная схема здания – здание со смешанным каркасом. Наружные продольные стены и внутренний ряд колонн являются несущими.

9. Город строительства Великий Устюг.

При наличие в здании подвала постоянные и временные нагрузки соответственно увеличиваются: На стену А – постоянные – на 14 и временные – 2 кН/м; на колонну Б – постоянные – на 65 и временные – 3 кН/м

Нагрузки на фундаменты

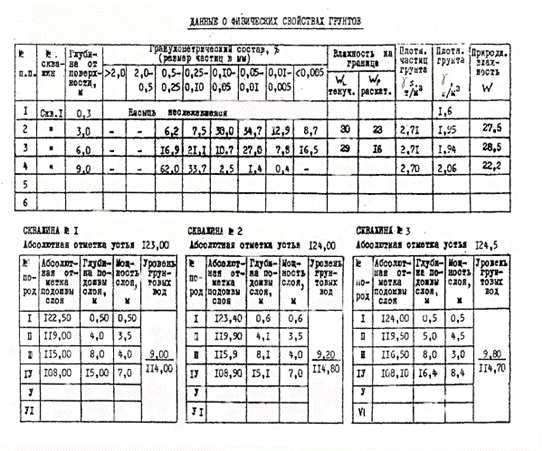

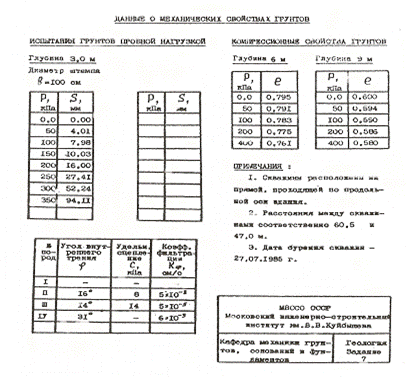

Определение физико-механических характеристик грунтов

Классификация глинистых грунтов

1. Определение типа пылевато-глинистого грунта по числу пластичности (Iр)

Ip = WL – Wp;

1 слой – насупь неслежавшаяся

2 слой:

Ip = WL – Wp = 30 – 23 = 7%

Вывод: тип грунта – супесь.

3 слой:

Ip = WL – Wp = 29 – 16 = 13%

Вывод: тип грунта – суглинок.

2. Определение состояния пылевато-глинистого грунта по показателю консистенции (IL)

2 слой:

=

Вывод: супесь пластичная.

3 слой:

=

Вывод: суглинок текучепластичный.

3. Определение коэффициента пористости (е)

2 слой (супесь):

3 слой:

4. Определение условно-расчетного сопротивления грунта (Ro) Ro = f (Ip; IL; е)

Ro для 2-го слоя (супеси) не нормируется, так как коэффициент пористости (е) больше 0,7.

Вывод: вторым слоем является супесь пластичная с коэффициентом пористости (е) равным 0,77 и с ненормируемым расчетным сопротивлением грунта (Ro). А третьим слоем является суглинок текучепластичный, с коэффициентом пористости (е) равным 0,80 и с расчетным сопротивлением грунта (Ro) равным 155 кПа.

Классификация песчаного слоя

1. Определение вида песчаного грунта по гранулометрическому составу.

Вес частиц крупнее 0,25 мм составляет более 50%, а именно 62,0%, следовательно, песчаный грунт средней крупности.

2. Определение плотности песчаного грунта по коэффициенту пористости.

4 слой:

Вывод: плотность песчаного грунта – средняя.

3. Определение влажности песчаного грунта по степени влажности Sr.

4 слой:

Вывод: песчаный грунт насыщенный водой.

4. Определение условно-расчетного сопротивления грунта (Ro).

Ro = 400 кПа, по табл. так как средняя плотность и пески средней крупности, независимо от влажности.

Вывод: четвертым слоем является песчаный грунт средней плотности средней крупности насыщенный водой с коэффициентом пористости (е) равным 0,60 и с расчетным сопротивлением грунта (Ro) равным 400 кПа.

Послойная оценка грунтов:

1-й слой – насыпь неслежавшаяся – слабый грунт супесь пластичная не имеющая расчетное сопротивление, толщиной 0,5 м.

2-й слой – супесь, пластичная. Толщина слоя 3.5 м с коэффициентом пористости (е) равным 0,77 и с ненормируемым расчетным сопротивлением грунта (Ro), и может служить хорошим естественным основанием. (С глубины 119.00–120.00 м)

3-й слой – суглинок текучепластичный, с коэффициентом пористости (е) равным 0,80 и с расчетным сопротивлением грунта (Ro) равным 155 кПа.

4-й слой – песчаный грунт средней плотности средней крупности насыщенный водой с коэффициентом пористости (е) равным 0,60 и с расчетным сопротивлением грунта (Ro) равным 400 кПа. (С глубины 115.00–116.50)

Рекомендуем прорезать слабый грунт сваями до песка средней крупности, средней плотности насыщенный водой с высоким расчетным сопротивление R0=0.4МПа и посадить сваи на нормальный грунт.
