Источник бесперебойного питания мощностью 600 Вт

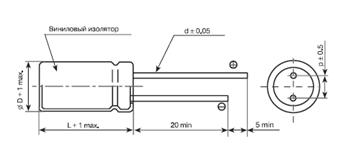

Рис.1.6.5. Габаритні розміри електролітичних конденсаторів.

D

5

6

8

valign=top >

10

13

16

18

22

25

P

2.0

2.5

3.5

5.0

5/0

7.5

7.5

10

12.5

d

0.5

0.5

0.5

0.6

0.6

0.8

0.8

1.0

1.0

1.6.3 Вибір індуктивностей та трансформаторів

Вибираємо моточні вироби фірми Epcos.

У якості дроселів, для фільтрів по живленню, із таблиці виберемо дроселі типу DB36-10-47, DST4-10-22, FMER-K26-09.

Котушки індуктивності. Технічні параметри. Таблиця 1.6.9

Тип

Індуктивність

мкГн

Q

Тест. частота

Гц

Опір

Ом

Струм тип.

А

Струм нас.

А

L

Q

DB36-10-47

150±20%

46

100К

2.520М

0.02

12.80

14.20

DST4-10-22

47±20%

42

100К

2.520М

0.01

12.20

15.50

FMER-K26-09

60±20%

56

100К

2.520М

0.12

8.2

10.4

Трансформатори вибираємо типу TS40-15-2, KERBIP-2-K20, TS300-12-K28, TS12-300-K32 діапазон робочих температур -40…+45оС.

1.6.4 Вибір активних елементів

Вибираємо транзистори фірми STMicroelectronics табл.1.6.10.

Технічні параметри транзисторів. Таблиця 1.6.10

Параметри

К1531

GT15Q101

BC556

IRFP150

IRFD123

2N2907

К792

Напруга колектор-база

(втік-затвор)

500B

1200В

80В

100В

80В

-60В

900В

Напруга колектор-емітер (втік-витік)

500B

1200В

65В

100В

80В

-40В

900В

Напруга

база-емітер

(затвор-витік)

±30B

±20В

±20B

±20B

-5В

±20B

Струм колектора

(втока)

15A

15А

100мА

43A

1.1А

-600мА

3A

Імпульсний струм колектора

(втока)

60A

30А

200мА

170A

4.4А

-1.2А

5A

Струм бази

2мА

20мА

Розсіювана потужність

150Bт

150Вт

0.5Вт

193Вт

1.5Вт

200мВт

100Вт

Вхідна ємність

1480пФ

1800пФ

10пФ

1750пФ

450пФ

30пФ

800пФ

Вихідна ємність

400пФ

3пФ

420пФ

200пФ

8пФ

250пФ

Допустима температура

150°C

150°С

150°С

175°С

150°С

150°С

150°С
