Источник бесперебойного питания мощностью 600 Вт

Частотна характеристика фільтра зображена на рис. 1.5.12.

Подпись: Затухання, дБ

Рис. 1.5.12. Частотна характеристика фільтра.

Цей ефект можна

зменшити, використавши Cx більшої ємності. Частота авторезонансу є тією точкою в якій проявляється можливість найбільшого затухання для фільтра. Таким чином, шляхом вибору методу намотки обмоток індуктивності, можна розмістити цю точку поверх частоти, яка потрібна для найкращої фільтрації.

Щоб почати процес проектування необхідно виміряти спектр не фільтрованого кондуктивного шуму або прийняти по відношенню до нього деякі припущення. Це необхідно для того, щоб знати яким повинно бути затухання і на яких частотах.

Приймемо, що нам необхідно 24дБ затухання на частоті переключення перетворювача напруги.

Визначимо частоту зрізу характеристики фільтра:

,

де Gζ – затухання;

,

де: fc­ – бажана частота зрізу характеристики фільтра, fsw- робоча частота перетворювача напруги. У нашому випадку fsw=100кГц, затухання Gζ= -24дБ.

Вибір коефіцієнта затухання

Мінімальний коефіцієнт затухання (ζ) не повинен бути менше 0,707. Менше значення приведе до „звону” і не дасть менше 3дБ затухання на частоті зрізу характеристики.

Розрахунок початковий значень компонентів

,

де: ζ – коефіцієнт затухання, ζ=0,707, RL =50Ом - імпеданс лінії,

;

Приймаємо С≈0,1мкФ 400В.

Приймаємо Сх=0,22мкФ400В. Дані конденсатори розміщені між лініями електроживлення. Вони повинні витримувати напругу 250 В та будь – які скачки напруги

Величину Су – конденсаторів, які розміщені між кожною фазою та „землею” і повинні витримувати високі напруги ≈2500 В вибирають на декілька порядків меншою Су ніж Сх. Це пов’язано з тим, що найбільша ємність конденсатора, доступна при номінальній напрузі 4 кВ, складає 0,01 мкФ. Приймаємо Су=2,2 нФ.

Оскільки сумарна ємність вибраних конденсаторів більша за розраховану, то можна припустити, що фільтр буде забезпечувати мінімуму 60 дБ затухання при частотах в діапазоні від 500 кГц до 10 МГц.

Розрахункова схема фільтру підходить як для вхідного так і для вихідного кола:

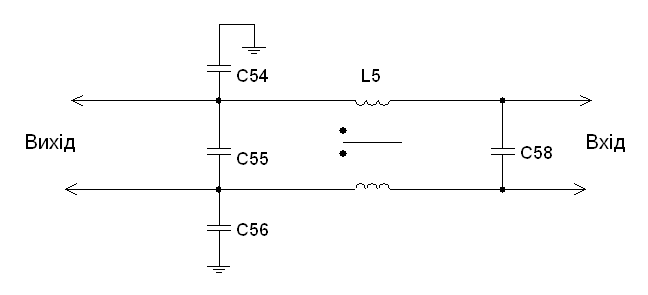

Рис. 1.5.13. Вхідний фільтр ЕМ завад.

L5=L=450 мкГн

С55=С58=Сх=0,22 мкФ400 В

С54=С56=Су=3,3 нФ3 кВ.

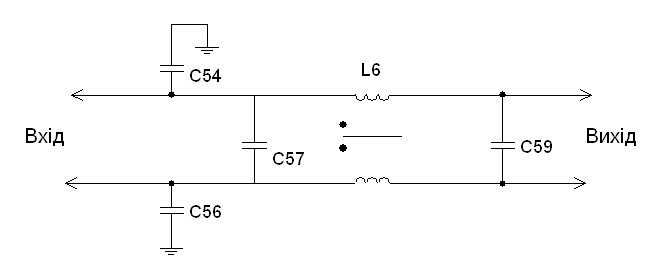

Рис.1.5.14. Вихідний фільтр ЕМ завад.

L6=L=450 мкГн

С54=С56=Су=3,3 нФ3 кВ.

С57=С59=Сх=0,22 мкФ400 В

1.6. Обґрунтування вибору елементів схеми.

Джерело безперервного живлення повинне забезпечувати цілодобову роботу будь-якого пристрою, що підключений до нього, із збереженням вихідних параметрів, тому до нього висуваються жорсткі вимоги, як до конструкції так і до вибору елементів схеми.

Умовно елементи схем можна поділити на елементи загального застосування і спеціальні.

Елементи загального застосування є виробами масового виробництва, тому вони піддалися досить широкій стандартизації. Стандартами і нормами встановлені техніко-економічні і якісні показники, параметри і розміри. Такі елементи називають типовими. Вибір типових елементів проводиться по параметрах і характеристикам, що описують їх властивості як при нормальних умовах експлуатації, так і при різних впливах (кліматичних, механічних і ін.).

Основними електричними параметрами є: номінальне значення величини, характерної для даного елемента (опір резисторів, ємність конденсаторів, індуктивність котушок і т.інш.) і межі припустимих відхилень; параметри, що характеризують електричну міцність і здатність довгостроково витримувати електричне навантаження; параметри, що характеризують втрати, стабільність і надійність.

Основними вимогами, якими потрібно керувати при проектуванні радіоелектронної апаратури, є вимоги по найменшій вартості виробу, його високій надійності і мінімальним масогабаритним показникам. Крім того, при проектуванні важливо збільшувати коефіцієнт повторюваності електрорадіоелементів. Виходячи з перерахованих вище критеріїв зробимо вибір елементної бази приладу.

1.6.1. Вибір резисторів.

При виборі резисторів перш за все звертаємо увагу на їх габарити, вартість та надійність, що зумовлена напрацюванням на відмову. А виходячи з того що сучасні інтегральні технології дуже просунулися, порівняно з минулими роками, ми маємо резистори, які характеризуються: високою надійністю та низькою собівартістю, компактними розмірами та великою різновидністю.

Порівняємо декілька типів резисторів.

Товстоплівкові резистори з допуском ±5%.

Технічні параметри. Таблиця 1.6.1

Параметри

Значення

Тип

RC01

RC11

RC21

RC31

RC41

Типорозмір корпусу

1206

0805

0603

0402

0201

Діапазон номіналів опорів

1 Ом …1 МОм

10Ом…1

МОм

Допуск

±5%

Максимальна потужність

0.25 Вт

0.125Вт

0.1 Вт

0.063Вт

0.005 Вт

Максимальна робоча напруга

200 В

150 В

50 В

15В

Діапазон робочих температур

-55 … +155єС
