Источник бесперебойного питания мощностью 600 Вт

Товстоплівкові резистори з допуском ±1%.

Технічні параметри. Таблиця 1.6.2

Параметри

Значення

Тип

RC02H

RC02G

align="center">RC12H

RC12G

RC22H

Типорозмір корпусу

1206

1206

0805

0805

0603

Діапазон номіналів опорів

1 Ом …1 Мом

10Ом…1

МОм

Допуск

±1%

Максимальна потужність

0.25 Вт

0.25Вт

0.125Bт

0.125Вт

0.1 Вт

Максимальна робоча напруга

200 В

150 В

50В

Діапазон робочих температур

-55 … +155єС

Типорозміри SMD резисторів. Таблиця 1.6.3

Типорозмір корпусу

L (мм)

W (мм)

T (мм)

Масса (г)

0201

0.6

0.3

0.3

0.02

0402

1.0

0.5

0.35

0.06

0603

1.6

0.8

0.45

0.2

0805

2.0

1.25

0.55

0.55

1206

3.2

1.6

0.55

1.0

Виходячи з таб.1.6.1. … таб.1.6.3. в якості опорів обираємо товстоплівкові резистори RC01 та RC02H з типорозміром корпусу 1206 (рис.1.6.1).

Потужні SMD резистори. Технічні параметри. Таблиця 1.6.4

Параметри

Значення

Тип

XC0204

RWN5020

RWP5020

Типорозмір корпусу

SMD MELF

SMD POW

SMD POW

Діапазон номіналів опорів

0.22Ом…10МОм

0.003Ом…1МОм

1Ом…0.1МОм

Допуск

0.1% .5%

1;2;5%

1;5%

Максимальна потужність

1 Вт

1.6Вт

1.6Bт

Максимальна робоча напруга

300 В

Діапазон робочих температур

-55 … +155єС

Виходячи з таб.1.6.4. в якості потужних опорів обираємо резистори RWN5020 з типорозміром корпусу SMD POW (рис.6.2.б).

А = 1.5 мм.

В = 1.2 мм.

С = 4.7 мм.

Рис.1.6.1. Рекомендоване розположення при пайці резисторів RC01, RC02H типорозміру 1206.

а)

б)

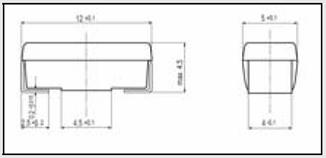

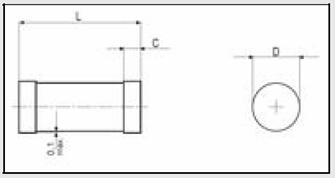

Рис.1.6.2. Типорозміри корпусів резисторів:

а) SMD MELF ; б) SMD POW

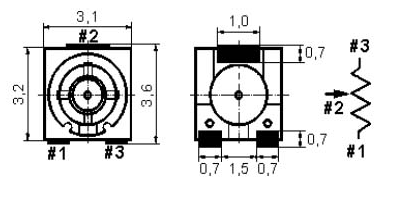

В якості підстроювальних опорів вибираємо резистори PVZ3A фірми Murata рис. 1.6.3.

Підстроювальні резистори PVZ3A.

Технічні параметри. Таблиця 1.6.5

Функціональна характеристика

Лінійна

Номінальна потужність

0.1Вт при 50°С

Максимальна робоча напруга

50V

Робочий діапазон температур

-25°C…85°C

Допустиме відхилення номінального значення опору

±30%

Кут повороту

230°± 10°

Діапазон номінальних опорів

100Ом…2МОм

Температурний коефіцієнт опору (ТКО)

500ppm/°C

Зусилля повороту

20-200 г./см
