Источник бесперебойного питания мощностью 600 Вт

б) схема підключення по живленні.

Рис. 1.5.5. Схема організації живлення ІМС UC3842.

Тактовий генератор

Тактовий генератор UC3842 (рис. 4.3 ) розрахований на роботу в частотному діапазоні від 10кГц до 1Мгц. В нашому випадку він працюватиме на частоті 100кГц, так як це оптимальна частота для роботи всього перетворювача.

width=452 height=217 src="images/referats/423/image094.gif">

Рис. 1.5.6. Тактовий генератор, форма напруги та робочий цикл.

Розрахуємо значення Rt та Ct:

(4.1.2)

(4.1.2)

де: f=100кГц, - задана робоча частота.

Ct = 0.01мкФ, - рекомендоване значення ємності, вибирається в межах 0.001…0.1 мкФ.

Підсилювач помилки і блок датчика перенапруги.

Вхід підсилювача помилки, через відношення двох зовнішніх резисторів, зв'язаних з вихідною шиною, що дозволяє за рахунок зворотного зв'язку підвищувати вихідну постійну напругу тим самим здійснювати регулювання напруги.

Пристрій забезпечено ефективним захистом від перенапруження, реалізовано на тому ж виводі що й регулятор напруги постійного струму.

Коли збільшиться вихідна напруга, відповідно і збільшиться напруга на виводі 2 IMC. Різницеве значення струму протікає через конденсатор. Величина струму визначається всередині мікроконтролера і порівнюється з еталонним значенням 40 мкА. Якщо значення буде перевищено то відповідно це відобразиться на керуванні роботою силового ключа, тривалість імпульсів відкритого стану ключа стає меншим, що призводить до зниження вихідної напруги.

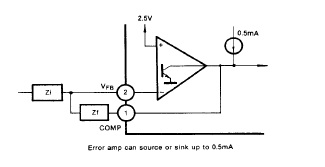

Рис. 1.5.7. Підсилювач помилки.

Компаратор струму и тригер який керує модуляцією перемикань

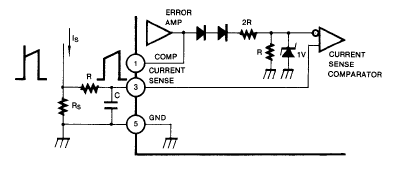

Рис. 1.5.8. Схема компаратора струму.

Компаратор струму постійно слідкує за напругою на резисторі Rs і порівнює її з опорною напругою (1В) на іншому вході компаратора.

;

;

Вихідний буфер ІМС UC3842.

Схема керування являє собою вихідний буферний каскад, вихідний струм цього каскаду - ±1А. Цей каскад може керувати роботою силового ключа на великій частоті.

Рис. 1.5.9. Вихідний буфер UC3842

Розрахунок елементів імпульсного стабілізатора.

Оскільки імпульсний стабілізатор складається з двох однакових пів плеч (стабілізатор додатної напруги та стабілізатор відємної напруги )то доцільно буде порахувати тільки один із них, розраховані значення елементів перенести на інший. Для розрахунку виберемо стабілізатор додатної напруги.

Вихідні дані для розрахунку для електричного розрахунку:

- Вхідна напруга Uвх = 65 .150 В;

- Вихідна напруга Uвих = 150 В;

- Зміна вихідної напруги DU = 5В;

- Вихідна потужність Рвих = 300 Вт;

- Частота перемикання силового ключа fs = 100 кГц.

Схема коректора потужності приведена на рис.4.8.

Рис. 1.5.10. Схема імпульсного стабіліатора

Розрахунок ємності вхідного конденсатора

Визначимо мінімальну ємність вхідного конденсатора С2:

Сin LF ³ Р0 /(2·p·f ·V0·η) (4.10)

де - f – частота перемикання силового ключа (100 кГц)

- V0 - вихідна напруга (150 В)

- η=0.9 - прогнозований ККД перетворювача

- Р0 – вихідна потужність – 300 Вт

Сin LF = 300 / (2·3,14·25000·0.9·150) =82.7 мкФ

Вибираємо в якості вхідного конденсатора конденсатор ємністю 330мкФ і робочою напругою 400В

Розрахунок ємності вхідного високочастотного конденсатора

Вхідний високочастотний конденсатор фільтра (C4) повинен зменшити шуми, які виникають при високочастотних перемиканнях силового ключа, що в свою чергу викликає імпульси струму в індуктивності.

Cin HF = Irms /(2·p·f·r·Vin min) (4.7)

де - f - частота перемикання (100 кГц);

- Іrms - вхідний високочастотний струм;

- Vin min – мінімальна вхідна напруга (65 В);

- r – коефіцієнт високочастотних пульсацій вхідної напруги, який знаходиться між 3 і 9 %. Приймаємо r = 7%.

Іrms = Рout / Uin min; (4.8)

Іrms = 300 / 65 = 4,64 А;

Сin = 4,64/(2Ч3,14Ч100000Ч7Ч65) = 0.0065 мкФ.

Вибираємо в якості вхідного високочастотного конденсатора конденсатор ємністю 0.01мкФ і робочою напругою 400В

Вихідний конденсатор

Визначимо значення ємності вихідного конденсатора:

С0 ³ Р0 /(4·p·V0 ·DV0) (4.10)

де - DV0 – зміна вихідної напруги (5 В)

- f – частота перемикання силового ключа ( 100 кГц)

- V0 - вихідна напруга (150 В)

- Р0 – вихідна потужність – 300 Вт

С0 = 300 / 4·3,14·100000·5·150 =63.7 мкФ

Вибираємо в якості вихідного конденсатор ємністю 220мкФ і робочою напругою 400В

Розрахунок котушки індуктивності

Значення індуктивності котушки розраховується з необхідної потужності яка протікає через останню, і значенню струму пульсацій.

(4.11)

(4.12)

де - s - тривалість циклу відкриття, закриття силового ключа;

- ІLpk - піковий струм котушки індуктивності;

- f - частота перемикання силового ключа;

- V0 – вихідна напруга.

Тривалість циклу ми можемо визначити за формулою

(4.13)

Значення пікового струму який протікає через індуктивність можемо визначити за формулою:

(4.14)

де - Vin min – мінімальне значення вхідної напруги (65В),

Отже значення s дорівнює

s = (150 – 1,41·65)/150 = 0,389 сек

Значення пікового струму становитиме:

ІLpk = (2Ч1,41Ч300) / 65 = 13 А

Тоді значення індуктивності яка необхідна для роботи перетворювача напруги:

L = (2·300·0,389)/(132·100000) = 15 мкГн.

Розрахунок силового ключа.

Вибір керуючого ключа зумовлюється максимальним струмом колектора, робочою напругою та граничною частотою перемикання.

Так як в нас максимальний струм який протікатиме через транзистор складає 13 А, робоча напруга до 200 В, а частота перемикань складає 100 кГц в якості силового ключа обираємо польовийтранзистор К1531.
