Структурный синтез устройств с мультидифференциальными операционными усилителями
Содержание
1. Постановка задачи
2. Принципы построения мультидифференциальных ОУ
3. Обобщенная структура и основные свойства электронных схем с мультидифференциальными ОУ
4. Собственная компенсация влияния частотных свойств мультидифференциальных ОУ
5. Звенья активных фильтров с мультидифференциальными ОУ
6. Мультидифференциальные ОУ в аналоговых интерфей
сах и портах ввода
Выводы и рекомендации
Библиографический список
1. Постановка задачи
мультидифференциальный операционный усилитель аналоговый
Создание широкодиапазонных аналоговых устройств и IP блоков как с фиксированными, так и управляемыми параметрами связано либо с совершенствованием технологии производства активных компонентов, либо с построением низкочувствительных принципиальных схем, в рамках которых путем параметрической оптимизации удается в несколько раз (иногда на порядок) уменьшить влияние частоты единичного усиления (f1) этих компонентов на результирующие характеристики изделия. Указанные структуры и соответствующие им принципиальные схемы характеризуются собственной компенсацией влияния указанного параметра на чувствительность передаточной функции Ф(р).
В этом случае активная чувствительность электронной схемы будет иметь следующий вид:
, (1)
где – локальная передаточная функция идеализированной схемы при подаче сигнала на вход i-го активного элемента; – передаточная функция, реализуемая идеализированной схемой на выходе i-го активного компонента; – локальная передаточная функция идеализированной схемы на выходе i-го активного компонента при подаче сигнала в общем случае на его инвертирующий вход.
Указанные в соотношении (1) приращения локальных передаточ-ных функций и достигаются благодаря введению в схему дополнительных (компенсирующих) обратных связей, связывающих диф-ференциальный вход i-го активного элемента с дополнительным входом (узлом) схемы. Такая связь является достаточной для создания разностных членов и единственной. Для сохранения неизменным набора идеализированных передаточных функций и Ф(р) (все входящие в структуру активные элементы идеальны) необходимо обеспечить высокое по сравнению с другими резистивными элементами входное сопротивление четырехполюсника, обеспечивающего указанную дополнительную обратную связь.
Ранее на многочисленных примерах показано, что успех применения принципа собственной компенсации связан со степенью свободы исходной схемы, которая определяется числом неиспользуемых (исходно заземленных) входов дифференциальных активных элементов. В большинстве случаев это не выполняется и приходится применять дополнительные операционные усилители (ОУ), решающие задачу согласования дифференциального входа i-го активного элемента и масштабирования сигнала для реализации необходимых параметрических условий собственной компенсации.
Анализ схемотехники современных ОУ показывает, что более 50 % потребляемых этими активными элементами тока приходится на выходной каскад, а попытки изменить это соотношение приводят к большому выходному сопротивлению ОУ и, следовательно, в целом ряде случаев – к ухудшению многих качественных показателей функциональных устройств. Например, в активных фильтрах гарантированное затухание в области верхних частот непосредственно определяется соотношением выходного сопротивления и сопротивления частотно-задающих цепей.
Одним из выходов из сложившегося положения является создание для современной аналоговой микросхемотехники мультидифференциальных ОУ (МОУ) – операционных усилителей, имеющих несколько инвертирующих и неинвертирующих входов, создающих необходимое для принципа собственной компенсации число степеней свободы практически без увеличения потребляемой мощности.
2. Принципы построения мультидифференциальных ОУ
Для построения указанного типа активных элементов достаточно изменить структуру входного дифференциального каскада (рис. 1), при этом такая модификация не должна существенно влиять на коэффициент ослабления синфазного сигнала [8].

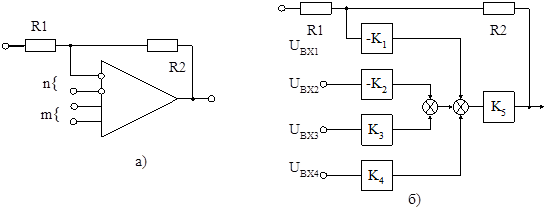

Рис. 1 Функциональная (а) и структурная (б) схемы
многовходового ОУ
В частности, такой ОУ может иметь n равноправных инвертирующих и m равноправных неинвертирующих входов. На один из инвертирующих входов включается цепь отрицательной обратной связи (ООС), задающая масштабный коэффициент усиления. Коэффициент передачи по каждому из входов при охватывании такого усилителя цепью ООС можно найти из следующих выражений (при условии, что остальные входы заземлены и KiK5 >>1):
(2)
где – коэффициент передачи по напряжению соответствующего каскада ОУ;
; (3)
(4)
Из выражений (2)–(4) следует, что если коэффициенты передачи К1 ÷ К4 равны между собой по абсолютной величине, то результирующий коэффициент усиления по напряжению для такого многовходового ОУ, охваченного цепью ООС, совпадает с классическим для типового инвертирующего и неинвертирующего включений, а коэффициент передачи для дополнительного инвертирующего входа отличается от неинвертирующего только знаком.
Вариант построения схемы ОУ, соответствующего структурной схеме рис. 1, приведен на рис. 2.
Если считать, что коэффициент передачи повторителя тока на транзисторах VT5, VT6 равен единице, то коэффициенты передачи по напряжению К1 - К4 и К2- К4 попарно равны и определяются следующим образом:
; (5)
, (6)
где RВХ – входное сопротивление промежуточного усилителя на транзи-сторах VT7, VT8; rЭi – дифференциальное сопротивление перехода база-эмиттер транзистора соответствующей дифференциальной пары; – ко-эффициент передачи тока базы соответствующего транзистора дифферен-циальной пары.
Сопротивления резисторов R3, R4 можно выбирать одинаковыми или различными; если отношение сопротивлений не равно единице, появляется дополнительная возможность масштабирования коэффициентов усиления по входам 2 и 3. Однако такое дополнительное масштабирование определенным образом влияет на частотную характеристику усилителя. Действительно, если считать, что коэффициенты передачи К1 и К5 соответствующих каскадов усиления ОУ описываются передаточными функциями первого порядка, а влиянием частотной зависимости a можно пренебречь, то для входа 1 коэффициент передачи ОУ, охваченного цепью ООС, можно представить как
