Расчет характеристик и переходных процессов в электрических цепях

СОДЕРЖАНИЕ

Задание

Введение

1. Определение характеристического сопротивления Z(w)

2. Определение классическим методом переходной характеристики и построение ее графика

3. Нахождение импульсной характеристики цепи с использованием ее связи с

, построение графика

4. Определение комплексного коэффициента передачи цепи , построение графиков АЧХ и ФЧХ

5. Нахождение передаточной функции цепи и установление ее связей с и

6. Расчет отклика цепи на произвольное, построение графика отклика

Заключение

Список использованных источников

Приложение А

ЗАДАНИЕ

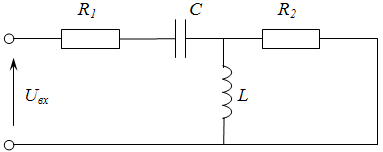

Схема и параметры цепи:

R1 =2 Ом; R2 = 800 Ом;

L = 2,3 мкГн;

C = 338 пФ.

Параметры воздействия в виде импульса, показанного на рисунке ниже:

U1 = -16B; U2 =48B.

t1 = 14мкс; t2 = 28мкс.

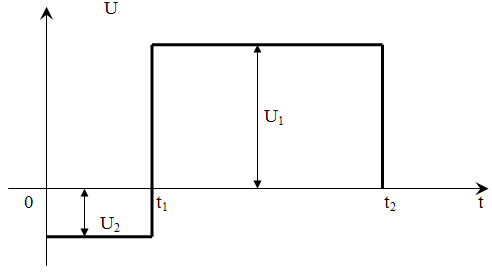

Временная диаграмма импульсного воздействия :

ВВЕДЕНИЕ

Основная цель данной работы – закрепление и углубление знаний по разделам курса и формирование практических навыков применения методов анализа теории цепей, имеющих большое значение для изучения последующих дисциплин и для специальности радиоинженера в целом. Значение комплексного коэффициента передачи цепи, временных характеристик линейных цепей и методов анализа переходных процессов в линейных цепях, необходимо для изучения основных методов расчета радиотехнических устройств (спектрального, временного и операторного). Овладение этими методами позволяет выбирать в каждом конкретном случае наиболее рациональный, вытекающий из принципа работы устройства метод, а решение одной и той же задачи различными методами предохраняет от ошибок.

1. ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИЧЕСКОГО СОПРОТИВЛЕНИЯ Z(w)

Для определения характеристического сопротивления нужно составить уравнение:

Приобразуем его:

,

.

Найдём модуль характеристического сопротивления ôZ(w)ô:

.

Подставив числовые значения, получим:

График зависимости модуля характеристического сопротивления от частоты показан на рисунке 1.1. Результаты расчетов представлены в дополнении А.

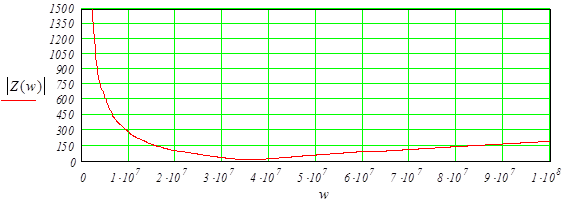

Рисунок 1.1 – График зависимости модуля характеристического сопротивления от частоты

Рассмотрим поближе тот промежуток зависимости модуля характеристического сопротивления от частоты, где он приближается к минимуму (рисунок 1.2).

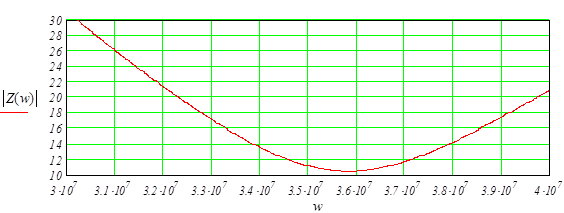

Рисунок 1.2 – График зависимости модуля характеристического сопротивления от частоты (точка минимума)

Как видно из результатов расчетов, представленных в дополнении А, минимальное значение модуля характеристического сопротивления находится на частоте 3,58 ×107рад/с.

Найдём фазочастотную характеристику. Она равняется arctg от соотношения нериальной части к реальной характеристического сопротивления:

Подставив числовые значения, получим:

График ФЧХ представлен на рисунке 1.3.

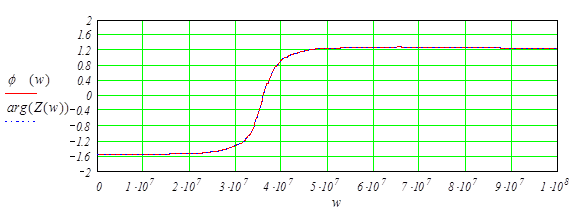

Рисунок 1.3 – График фазо - частотной характеристики

2. ОПРЕДЕЛЕНИЕ КЛАССИЧЕСКИМ МЕТОДОМ ПЕРЕХОДНОЙ ХАРАКТЕРИСТИКИ , ПОСТРОЕНИЕ ГРАФИКА

Поскольку схема содержит два накопительных элемента (C и L) в различных ветвях, данная цепь является цепью второго порядка. В ней возможны либо апериодический, либо колебательный режим. Для выяснения этого составим характеристическое уравнение и определим его корни.

Для определения корней характеристического уравнения можно воспользоваться следующей методикой – записать входное сопротивление в операторной форме и приравнять его к нулю. В данной задаче получаем:

(1.1)

откуда, находим корни этого уравнения.

Поскольку они комплексные, то:

(1.2)

Цепь имеет колебательный характер, поэтому свободную составляющую решения можно определять в виде затухающего колебания:

, (1.3)

где и q - постоянные интегрирования.

В данном случае , так как ток в принужденном режиме через ёмкость С не пойдёт.

Итак,

Чтобы определить постоянные интегрирования нужно составить два уравнения для начальных значений и .

Начальное значение , т.к. по закону коммутации ток в начальный момент времени через индуктивность L равен току до включения.

Для нахождения произвольной переходной характеристики продифференцируем по времени по времени .

Из курса ОРЭ известно, что напряжение на ёмкости равно:

, откуда ,

, ,

.
