Обеспечение безопасности, прогнозирование и разработка мероприятий по предупреждению и ликвидации чрезвычайной ситуации на компрессорной станции

Указанные проблемы дают основание к прогнозированию увеличения числа аварий в связи с работой устаревшего оборудования и старением газопроводов.

1.4 Анализ известных аварий на линейной части газопроводов

Перечень аварий, имевших место на объектах с обращающимся природным газом [12]:

20.01.06 г. На 267-м км. магистрального газопровода «Челябинск-Петровск» ООО «Баштрансгаз» О

АО «Газпром» разрушился газопровод с последующим возгоранием газа.

22.01.06 г. На 122,5-м км. магистрального газопровода «Моздок-Тбилиси» ООО «Кавказтрансгаз» ОАО «Газпром» произошёл взрыв, в результате которого была прекращена подача газа в Грузию.

26.01.06 г. На 39-м км. магистрального газопровода «Аксакай-Гудермес-Грозный» ФГУП «Чеченгазпром» разрушился газопровод с выбросом газа без возгорания.

26.02.06 г. На 1172,5-м км. магистрального газопровода «Ямбур-Западная граница СССР» ООО «Тюменьтрансгаз» ОФО «Газпром» разрушился газопровод с возгоранием.

22.04.06 г. На 50,5-м км. магистрального газопровода «Минибаево-Казань» ООО «Таттрансгаз» ОАО «Газпром» произошло возгорание этановой фракции в результате разрушения трубопровода.

17.04.06 г. На 888-м км. магистрального газопровода «Уренгой-Петровск» ООО «Тюменьтрансгаз» ОАО «Газпром» в процессе эксплуатации разрушился трубопровод с возгоранием газа.

29.05.06 г. На 206-м км. магистрального газопровода «Нижняя Тура-Пермь 3» ООО «Пермтрансгаз» ОАО «Газпром» при транспортировке газа разрушился газопровод с возгоранием.

11.07.06 г. На 1473,8-м км. магистрального газопровода «Уренгой-Петровск» ООО «Пермтрансгаз» ОАО «Газпром» в процессе подготовки к проведению работ по внутритрубной диагностике при подаче давления произошло разрушение камеры запуска поршня. Смертельно травмированы два человека.

09.09.06 г. На 68-м км. магистрального газопровода «Сердобск-Ртищево» ООО «Югтрансгаз» ОАО «Газпром» при прокладке линии связи в результате внешнего воздействия произошёл разрыв трубы без возгорания газа. Пострадали три человека, один из них погиб, два других травмированы и госпитализированы. Участок отсечён задвижками.

24.10.06 г. На 2978,65-м км. магистрального газопровода «Уренгой-Центр-1» филиала ООО «Мострансгаз» Донского УМГ ОАО «Газпром» разрушился газопровод с возгоранием.

24.11.06 г. На 10-м км. магистрального газопровода «Моздок-Тбилиси» ООО «Кавказтрансгаз» ОАО «Газпром» разрушился трубопровод с возгоранием газа.

8.12.06 г. На 652,5-м км. магистрального газопровода «Ямбург Западная граница СССР» ООО «Тюменгазтранс» ОАО «Газпром» произошёл разрыв трубы газопровода с возгоранием газа. Пострадавших нет.

13.12.06 г. На 245 км. магистрального газопровода «Некрасовская-Березанская» ООО «Кубаньгазпром» ОАО «Газпром» разрушился подземный газопровод на участке 11 м. из-за коррозии трубы. Выход природного газа составил 634 м3. Прекращено газоснабжение станицы Некрасовской.

24.02.07 г. На 179-м км. магистрального газопровода «Майкоп-Самурская-Сочи» ООО «Кубаньгазпром» ОАО «Газпром» произошёл выход газа из трубопровода на переходе через автодорогу 4-й категории вследствии разгерметизации газопровода. Выход газа составил 980 тыс. м3.

25.03.07 На 1324-м км. магистрального газопровода «Средняя Азия – Центр-2-2» филиала ООО «Югтрансгаз» ОАО «Газпром» при работе в нормальном режиме Р=4 МПа произошёл разрыв газопровода Dy=1020 мм с возгоранием и разрушением трубы.

03.04.07 На 749-754-м км. магистрального газопровода «Уренгой-Центр-2» ООО «Тюменьтрансгаз ОАО «Газпром» в процессе эксплуатации разрушился газопровод Dy=1420 мм. С возгоранием газа. Длина разрушенного участка составила около 25м, давление на момент аварии – 7,31 МПа.

03.06.07 г. На 1030,6-м км. магистрального газопровода «Ухта – Торожок-2» ООО «Севергазпром» ОАО «Газпром» разрушился газопровод Dy=1220 мм. с возгоранием газа.

26.07.07 г. На 799-м км. магистрального газопровода «Белоусово-Ленинград» Северного ЛПУ МГ ООО «Ленинтрасгаз» ОАО «Газпром» произошёл разрыв магистрального газопровода Dy=1020 мм. в рабочем состоянии с выбросом 50 метровой трубы и возгоранием газа.

15.08.07 г. На 21-м км. магистрального газопровода ООО «Баштрансгаз» ОАО «Газпром» разрушился магистральный газопровод Dy=720 мм. с последующим выходом газа и его возгоранием.

27.09.07 г. На 562-м км. магистрального газопровода «Саратов-Горький» Филиал ООО «Волготрансгаз» произошло разрушение участка (2-4м) газопровода Dy=820 мм. без возгорания.

27.09.07 г. На 1303-м км. магистрального газопровода «Уренгой – Центр 1» ООО «Тюменьтрансгаз» ОАО «Газпром» разрушился трубопровод Dy=1420 мм. с выбросом и возгоранием газа.

Из анализа статистических данных по отказам и авариям на рисунке 1.3 представлены основные причины и факторы, способствующие их возникновению[6].

На рисунке 1.2 представлено изменение числа аварий на магистральных газопроводах по годам.

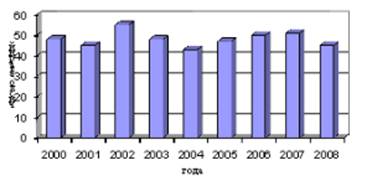

Рисунок 1.2 – Изменение числа аварий на магистральных газопроводах по годам

Из рисунка 1.2. видно, что к настоящему времени видно, что число аварий на магистральных газопроводах остается величиной постоянной.

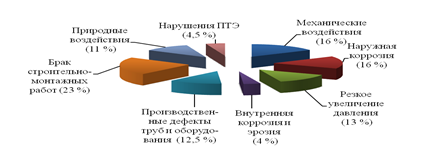

Рисунок 1.3 – Диаграмма основных причин возникновения аварий на магистральных газопроводах

Источниками воспламенения газовоздушных смесей в закрытом пространстве являются – смотри рисунок 1.4.

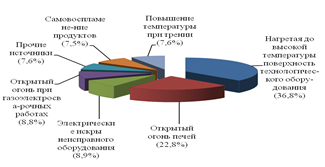

Рисунок 1.4 – Диаграмма основных источников воспламенения газовоздушных смесей в закрытом пространстве

На основе основных причин аварий необходимо произвести определение возможных сценариев ЧС на магистральных газопроводах.

1.5 Вероятность возникновения аварии

Вероятность рассмотренных вариантов аварий невысокая.

Частота возникновения аварий на линейной части МГ России по статистике «Газпрома» в период с 1998 по 2008 гг. приведена в таблице 1.2.

Таблица 1.2 – Частота реализации опасности, качественное и количественное описание
