1. Характеристика объекта исследования и оценка риска возможных чрезвычайных ситуаций

В разделе проводится анализ причин чрезвычайной ситуации по данным научно-технической литературы, разрабатываются сценарии развития чрезвычайной ситуации: наиболее опасного, вероятного и с максимально негативным воздействием на окружающую природную среду, приводится краткая физико-химическая характеристика природного газа, проводится краткий анализ аварийности объектов нефтегазового комплекса в России и за рубежом. Выяснив особенности причины ЧС и условия их возникновения, можно спрогнозировать ЧС и определить последствия воздействия поражающих факторов.

1.1 Состав сооружений и классификация магистральных газопроводов

Система доставки продукции газовых месторождений до потребителей представляет собой единую технологическую цепочку. С месторождений газ поступает через газосборный пункт по промысловому коллектору на установку подготовки газа, где производится осушка газа, очистка от механических примесей, углекислого газа и сероводорода. Далее газ поступает в систему магистрального газопровода. Принципиальная схема магистрального газопровода представлена на рисунке 1.1 [3].

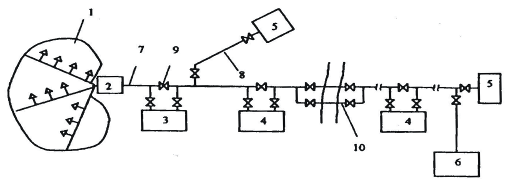

1 – газосборные сети; 2 – промысловый пункт сбора газа; 3 – головные сооружения; 4 – компрессорная станция; 5 – газораспределительная станция; 6 – подземные хранилища газа; 7 – магистральный трубопровод; 8 – ответвления от магистрального трубопровода; 9 – линейная арматура; 10 – двухниточный проход через водную преграду.

Рисунок 1.1 – Принципиальная схема магистрального газопровода

В состав магистрального газопровода входят следующие основные объекты:

- головные сооружения;

- компрессорные станции;

- газораспределительные станции;

- станции подземного хранения газа;

- линейные сооружения.

На головных сооружениях производится подготовка газа, его учет и компримирование с целью дальнейшей транспортировки.

Компрессорные станции (КС) размещаются по трассе газопровода с интервалом 80 .120 км и служат для восстановления давления перекачиваемого газа. В большинстве случаев КС оборудуются центробежными нагнетателями с приводом от газотурбинных установок или электродвигателей. В настоящее время газотурбинным приводом оснащено более 88 % всех КС, а электроприводом - около 12 % [3].

Газораспределительные станции (ГРС) предназначены для снижения (редуцирования) давления газа до рабочего давления газораспределительной системы потребителей. ГРС также оборудуются узлами учета и установками очистки и одорирования газа (придания ему специфического запаха для облегчения обнаружения утечки газа с целью предупреждения взрывоопасных ситуаций и отравления людей).

После ГРС газ поступает в газовые сети населенных пунктов, которые подают его к месту потребления. Снижение и поддержание в необходимых пределах давления газа в газораспределительных сетях осуществляется на газорегуляторных пунктах (ГРП).

Для сглаживания неравномерности потребления газа крупными населенными пунктами сооружаются станции подземного хранения газа (СПХГ).

К линейным сооружениям относятся собственно магистральный трубопровод, линейные запорные устройства, узлы очистки газопровода, переходы через искусственные и естественные препятствия, станции противокоррозионной защиты, дренажные устройства. К линейным сооружениям также относятся линии технологической связи, отводы от магистрального газопровода для подачи части транспортируемого газа потребителям и сооружения линейной эксплуатационной службы (ЛЭС) [3].

Расстояние между линейными запорными устройствами (кранами) должно быть не более 30 км. Управление линейными кранами следует предусматривать дистанционным - из помещения операторной компрессорной станции, а также ручным - по месту. Линейная запорная арматура должна оснащаться автоматическими механизмами аварийного перекрытия.

При параллельной прокладке двух и более магистральных газопроводов в одном технологическом коридоре предусматривается соединение их перемычками с запорной арматурой. Перемычки следует размещать на расстоянии не менее 40 и не более 60 км друг от друга у линейных кранов, а также до и после компрессорных станций.

Вспомогательные линейные сооружения магистрального газопровода принципиально не отличаются от сооружений магистрального нефтепровода. К ним относятся линии связи, вдольтрассовые дороги, вертолетные площадки, площадки аварийного запаса труб, усадьбы линейных ремонтеров и т. д.

В зависимости от конкретных условий эксплуатации состав сооружений магистрального газопровода может изменяться. Так, на газопроводах небольшой протяженности может не быть промежуточных КС. Если в добываемом газе отсутствует сероводород или углекислый газ, то необходимость в установках по очистке газа от них отпадает. Станции подземного хранения газа обычно сооружаются только вблизи крупных городов или районов газопотребления.

Исходя из величины рабочего давления, магистральные газопроводы подразделяются на два класса:

1-й класс – при рабочем давлении свыше 2,5 МПа до 10 МПа

включительно;

2-й класс – при рабочем давлении свыше 1,2 МПа до 2,5 МПа

включительно.

Газопроводы, эксплуатируемые при давлениях ниже 1,2 МПа, к магистральным газопроводам не относятся. Протяженность магистральных газопроводов составляет обычно от нескольких десятков до нескольких тысяч километров, а диаметр — от 150 до 1420 мм. включительно. Большая часть газопроводов имеет диаметр от 720 до 1420 мм. включительно. Рассмотрим классификацию газопроводов.

1.2 Классификация газопроводов

Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70 .80% всех капитальных вложений. По назначению газопроводы подразделяют:

- магистральные, транспортирующие газ от мест добычи к городам и крупным промышленным потребителям;

- городские, обеспечивающие подачу и распределение газа внутри города; они могут быть высокого, среднего и низкого давления;

- промышленные.

В зависимости от числа ступеней давления газа в газопроводах системы газоснабжения городов и населенных пунктов делятся на одно-, двух-, трех- и многоступенчатые.

Одноступенчатые системы газоснабжения обеспечивают подачу газа потребителям по газопроводам только одного давления, как правило, низкого.
