Моделирование рабочих процессов погрузочно-транспортных модулей с учетом случайного характера внешних воздействий

Таблица 4.3

Результаты моделирования пропускной способности клинового перегружателя Vср.ШПМ = VПНБ2 = 0,335 м3/цикл

Средний объём груза, поступающий в ячейку j = 0, соответствует номинальной производительности машины 2ПНБ-2 (Vср.ШПМ = 0,223 м3) – qср = 2,5 м3/мин и повышенной в 1,5 раза производительности – qср = 3,75 м3/мин (Vср.ШПМ = 0,335 м3/цикл ТТО). Образец одной из реализаций процесса моделирования работы перегружателя при случайном характере поступающего грузопотока показан на рисунке 4.5.

На рисунке 4.6 приведена графическая интерпретация процесса формирования производительности перегружателя на выходе последней ячейки. Рассмотрим 4 варианта перегружателей:

1 – JJ = 4, Lo = 6 м; 2 – JJ =8, Lo =12 м;

3 – JJ = 12, Lo = 18 м; 4 – JJ = 16, Lo = 24 м.

Изменение объёма груза и высоты слоя в ячейках по номерам циклов ТТО

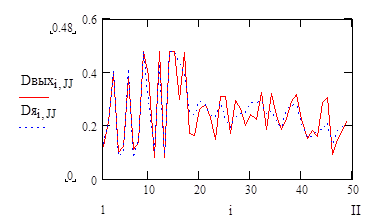

Изменение случайного среднего размера кусков на выходе

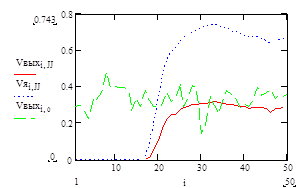

Рис. 4.5. Результаты моделирования рабочего процесса клинового ТТО в среде Mathcad

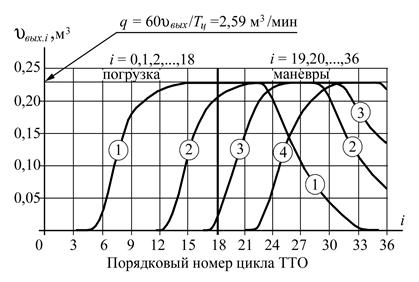

Рис. 4.6. Формирование грузопотока клиновым ТТО при погрузке () и манёврах ()

На рисунке 4.7 проиллюстрировано соотношение объёмов горной массы, поступивших на вход перегружателя (линия VШПМ), и выгруженных через последнюю ячейку для тех же четырёх вариантов ТТО.

Как видно из таблиц 4.2 и 4.3 и графиков, во всех вариантах пропускная способность ТТО соответствует производительности на входе. Ограничивающим фактором является максимальная высота слоя транспортируемого груза: VШПМ = 0,231 м3/цикл (q = 2,58 м3/мин) Hсл.max= 0,37 м; при VШПМ = 0,335 м3/цикл (q = 3,75 м3/мин) Hсл.max= 0,46 м.

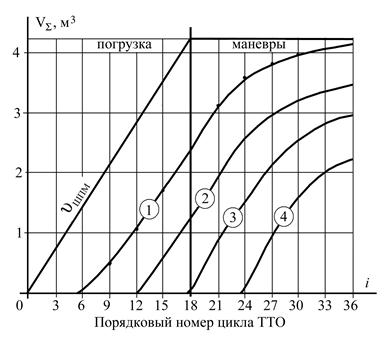

Рис. 4.7. Зависимость объёмов, выгруженных ТТО через последнюю ячейку, от номера цикла ТТО; VШПМ – накопленный объём груза
