Процессор MMU управляет сбором данных о битовых ошибках; с процессором радиоблока он связан каналом RCC.

Выполнение процедур локальной установки, выявление неисправностей и их локализация могут осуществляться с помощью дисплея и переключателей на MMU.

Преобразователь DC/DC. Изолированный преобразователь DC/DC обеспечивает стабильное напряжение для наружного радиоблока и вторичное питани

е для электроники MMU. После фильтрации напряжение питания также распределяется по находящимся в модуле доступа блокам SMU.

SMU – Блок ключей/мультиплексоров. SMU используется для обеспечения переключений в защищенной системе 1+1 и/или мультиплексирования/демультиплексирования каналов 2 Мбит/с.

В соответствии с рисунком 2.15, используются три различные версии SMU (SMU 8x2 и SMU 16x2) для различных скоростей трафика.

Функциональные блоки SMU 8x2 содержит:

- два независимых мультиплексора/демультиплексора,

- ключ для выбора MMU в системе 1+1.

К нему могут подводиться до 8 каналов трафика 2 Мбит/с. Блок-схема SMU 8x2 представлена на рисунке 2.16.

Функциональные блоки SMU 16x2 может оперировать с 16 каналами трафика 2 Мбит/с. Такой блок содержит:

- 4 независимых мультиплексора/демультиплексора 2/8 Мбит/с;

- один мультиплексор/демультиплексор 8/34 Мбит/с;

- ключ для выбора MMU в системе 1+1.

SMU 16x2 в сочетании с MMU 34+2 может оперировать с потоками 17x2 Мбит/с или 4x8+2 Мбит/с для одного терминала с конфигурацией 1+0 или 1+1.

SMU 16x2 в сочетании с двумя MMU 8x2 может оперировать с потоками 8x2 Мбит/с для двух терминалов с конфигурацией 1+0.

SMU 16x2 также может быть использован для обеспечения переключений в резервируемых системах 1+1 с трафиком 4x2 и 8x2 Мбит/c.

Рисунок 2.15 – Блоки SMU

Функциональное описание, в соответствии с рисунками 2.16 и 2.17, описано ниже.

Интерфейс трафика и маршрутизатор трафика. Входы и выходы каналов трафика 2 или 8 Мбит/с подсоединяются к/от лицевой панели SMU и системной шине модуля доступа.

Сигналы трафика, проходящие через разъемы на лицевой панели, пропускаются через схему регенерации формы импульсов. При этом генерируются тактовые импульсы, и сигнал становится линейно кодированным.

Через системную шину осуществляется обмен сигналами трафика 2 или 8 Мбит/с с другими MMU или SMU того же модуля доступа.

Маршрутизация осуществляется без манипуляций с кабелями и ее можно устанавливать либо с помощью MINI-LINK Netman, либо с помощью ПК, оснащенного Менеджером Обслуживания MINI-LINK (MSM).

Мультиплексор/демультиплексор 2/8 Мбит/с. Четыре сигнала 2 Мбит/с мультиплексируются в сигнал 8 Мбит/с на передающей сектороне. На принимающей сектороне сигнал 8 Мбит/с демультиплексируется на четыре сигнала 2 Мбит/с. Мультиплексирование и демультиплексирование соответствуют ITU-T Rec G.703 и G.742.

Мультиплексор/демультиплексор 8/34 Мбит/с. Четыре сигнала 8 Мбит/с мультиплексируются в сигнал 34 Мбит/с на передающей сектороне. На получающей сектороне сигнал 34 Мбит/с демультиплексируется на четыре сигнала 8 Мбит/с. Мультиплексирование и демультиплексирование соответствуют ITU-T Rec G.703 и G.751.

Управление и контроль. Микропроцессорные системы управления и контроля (CSS) встроены во все блоки модуля доступа. Ее основными функциями являются сбор сигналов о неисправностях, управление установками и контроль. Неисправности индицируются светодиодами на лицевых панелях блоков.

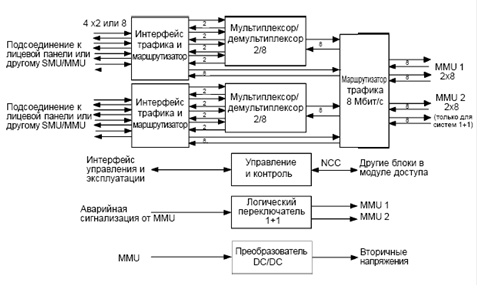

Рисунок 2.16 – Блок-схема SMU 8x2

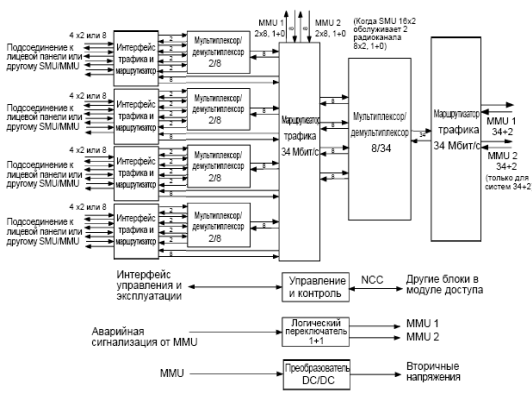

Рисунок 2.17 – Блок-схема SMU 16х2

Процессор SMU связан с другими процессорами в модуле доступа служебным каналом узла (NCC). Процессор также связан с ПК через интерфейс Управления и Эксплуатации.

Процессор SMU также управляет переключениями в резервируемых системах 1+1.

Преобразователь DC/DC. Питание SMU осуществляется через один или несколько MMU. В SMU имеется преобразователь DC/DC, обеспечивающий вторичные напряжения для электроники SMU.

Переключение в защищенной системе 1+1. В защищенной радиосекции переключение передатчика и приемника, в соответствии с рисунком 2.18, осуществляется управляющим логическим устройством.

Это устройство управляется и контролируется локально или дистанционно.

Блок коммутаторов/мультиплексоров (SMU) содержит все логические устройства, управляющие переключением в резервируемых системах.

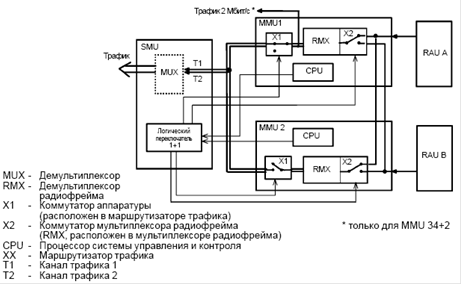

Рисунок 2.18 – Переключение приемника в резервируемой системе 1+1

Переключение передатчика. Выбор передатчика осуществляется только в системах "горячего" резервирования. Выбор основывается на информации о неисправностях, поступающей из секции передатчика радиоблока или от MMU. Выбор также может быть сделан вручную с лицевой панели MMU или с помощью ПК. Сигнал о неисправности с высоким приоритетом аннулирует действие сигнала о неисправности с более низким приоритетом. Передачу сигнала осуществляет радиоблок, который имеет неисправность с более низким приоритетом.

Переключение приемника. Существует два типа переключений приемника: переключение из-за неисправностей аппаратуры и переключение без сбоев в сигнале трафика (hitless switching), которое инициируется затуханием сигнала. Функции переключения физически могут быть реализованы в переключателях двух различных видов – RMX и аппаратном переключателе. Выбор основывается на информации о неисправностях, поступающей из секции приемника радиоблока или от MMU. Однако переключение без нарушения трафика выполняется переключателем RMX. Выбор аппаратуры также может быть сделан вручную с лицевой панели MMU или с ПК. Сигнал о неисправности с высоким приоритетом аннулирует действие сигнала о неисправности с более низким приоритетом. ВЧ сигнал принимается радиоблоком, имеющим более низкий приоритет неисправности.

Неисправность цепи питания постоянным напряжением. Если в системе типа 1+1 нарушается подача постоянного напряжения через один MMU, то питание SMU и SAU (если этот блок необходим) обеспечивается другим MMU. Тем не менее, если система рассчитана на трафик 17x2 Мбит/с, то сигнал 2 Мбит/с, подводимый непосредственно к MMU с неисправной цепью постоянного тока, будет потерян. Другие сигналы (16x2 Мбит/с) все еще будут передаваться.

Маршрутизация трафика. Встроенное ПО управления связями между блоками, находящимися в магазине модуля доступа (AMM), дает возможность:

- уменьшить потребность во внешних кабельных соединениях на ретрансляторах и многотерминальных сайтах, что приводит к повышению надежности и снижению затрат на кабели и установку;

- уменьшить потребность в SMU в некоторых конфигурациях, благодаря чему могут быть уменьшены затраты на аппаратуру;

- обеспечить возможность подключения большего количества каналов трафика как 2 Мбит/с, так и 8 Мбит/с благодаря наличию интерфейса трафика 8 Мбит/с на лицевой панели SMU (8x2 и 16x2).
