Технология GPRS

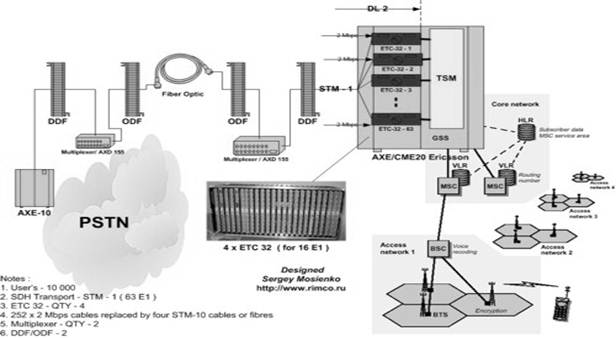

Рисунок 2.1 – Схема присоединения MSC (GSM-MSC) к ТФОП

Рисунок 2.2 – ET155, SDH AXE/CME20 терминал

Присоединение между различным оборудованием сетей GSM. Интерфейс между MSC и BSS (А-интерфейс) обеспечивает передачу сообщений для управления BSS,

передачи вызова, управления передвижением. А-интерфейс объединяет каналы связи и линии сигнализации. Последние используют протокол SS N7 МККТТ.

В соответствии с рисунком 2.3, ET155 AXE/CME 20 может быть применен в архитектуре GSM сети:

- BTS (Base Transceiver System) – BSC (Base Station Controller);

- BSC – Mobile Services Switching Centre (MSC);

- MSC – TE (Transit Exchange);

- MSC – ISC (International Switching Centre);

- MSC – LE (Local Exchange).

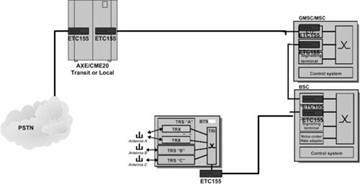

Рисунок 2.3 – Применение ET155,SDH AXE/CME20 терминала в GSM сети

Преимущества Цифровой коммутационной системы AXE-10. Преимущества предложенного решения:

- сильно упрошенная архитектура GSM сети – телекоммуникационная система AXE/CME20 напрямую подсоединяется к SDH сети или к телекоммуникационной системе AXE ТФОП;

- значительное уменьшение аппаратных средств – 63 терминала, емкостью 2048 кбит/с, плюс магазины и шкафы заменяются на один блок ЕТ155;

- 126 (63 x 2) электрических кабелей емкостью 2048 кбит/с заменяются на два оптических, либо два электрических кабеля;

- большой цифровой кросс (DDF) заменяется на небольшой DDF, или на оптический кросс ODF для установления двух электрических, либо оптических связей;

- не требуются SDH мультиплексоры;

- ET155 связывает каналы для нагрузки между STM-1 155Мбит/с и Групповой Ступенью (ГИ) станции AXE/СME20;

- ET155 передает 63 сигнала 2048кбит/с преобразующихся в контейнерах SDH.

Базовая станция Ericsson RBS 2206. Базовая станция – RBS 2206 размещается внутри зданий и поддерживает до двенадцати трансиверов на один шкаф. Она может быть сконфигурирована с одним, двумя или тремя секторами в одном шкафу. RBS 2206 поддерживает повышенные скорости передачи данных для системы EDGE.

Основные характеристики:

- полная поддержка режима передачи данных: 14,4 кбит/с, HSCSD, GPRS;

- поддержка EDGE на 12 трансиверов во всех временных интервалах;

- поддержка всех речевых кодеков: HR, FR и EFR;

- расширенный радиус действия – 121 км;

- дуплексор и поддержка TMA для всех конфигураций;

- поддержка программно задаваемого увеличения мощности;

- четыре порта передачи, поддерживающие скорость до 8 Мбит/с.

Технические характеристики базовой станции RBS 2206 приведены в таблице 2.1.

Таблица 2.1 – Технические характеристики станции RBS 2206

Сеть передачи данных Mini-Link Е. Применение Mini-Link Е в сети сотовой связи ТОО "GSM Казахстан". MINI-LINK E и E Micro обеспечивают микроволновую передачу точка-точка с пропускной способностью от 2 до 34+2 (17х2) Мбит/с в частотных диапазонах от 7 до 38 ГГц. Ниже дана краткая характеристика этих систем.

MINI-LINK E содержит модуль доступа, расположенный в помещении, и наружный радиоблок с антенной. Такая конструкция обеспечивает гибкость и достаточную пропускную способность, как на маленьких, так и на больших многотерминальных сайтах. Терминалы могут быть сконфигурированы для различных типов сетей: в виде звезды, дерева или кольца. Для обеспечения резервирования они могут быть сконфигурированы либо как системы 1+1, либо в виде кольца.

Мобильные сети связи в настоящее время являются наиболее обычной сферой использования MINI-LINK E и E Micro, в соответствии с рисунком 2.4, где они развертываются в сетях радиосвязи с невысокой производительностью.

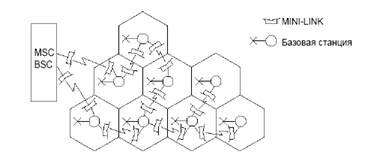

Рисунок 2.4 – Пример мобильной сети, в которой аппаратура MINI-LINK осуществляет связь базовых станций с центрами коммутации

В соответствии с рисунком 2.5, производится использование аппаратуры MINI-LINK E и E Micro в сетях различной топологии.

Несколько терминалов MINI-LINK E могут быть интегрированы в один общий модуль доступа, в соответствии с рисунком 2.6. Это позволяет сделать чрезвычайно компактными сайты сети, а также эффективно распределить между разными терминалами такие ресурсы, как мультиплексоры, интерфейсы служебных каналов и системы поддержки.

Состав оборудования многотерминальных сайтов соответствует рисунку 2.7.

Маршрутизация трафика и его переадресация в пределах сайта могут выполняться при минимальном количестве внешних кабелей. Маршрут трафика задается с помощью программного и конфигурируется во время установки станции. Терминал может быть сконфигурирован как нерезервируемый (1+0) или резервируемый (1+1); резервирование может быть также обеспечено сетью кольцевого типа. Каждый терминал обеспечивает скорость трафика до 17x2 (34+2) Мбит/с.

Конфигурация терминалов. Нерезервируемый терминал (1+0). Терминал типа 1+0 содержит как минимум:

- один радиоблок (RAU);

- одну антенну;

- один магазин модуля доступа (AMM 1U);

- один блок модема (MMU);

- один соединяющий коаксиальный кабель.

Для трафика со скоростью 8x2, 17x2 и 4x8 Мбит/с требуется также блок ключей/мультиплексоров (SMU). В магазин модуля доступа может быть также добавлен блок служебных каналов (SAU), что обеспечивает дополнительные интерфейсы для управления и аварийной сигнализации, служебных каналов и других специфических потребностей клиента.

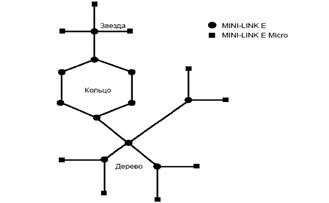

Рисунок 2.5 – Пример топологии сети

Рисунок 2.6 – Многотерминальный сайт MINI-LINK E
