Радиовещательный приемник II класса

Содержание

Введение

Требования к радиовещательным приемникам II класса

Описание схемы электрической принципиальной

Электрический расчет УПЧ [1]

Расчитаем режим работы транзистора VT1

Расчитаем режим транзистора VT3

Требования к УНЧ и источнику питания

Описание конструкции радиоприемника

Заключение

Список использованной литературы

Введение

Важнейшим функциональным элементом радиотехнических систем является радиоприемное устройство, способное воспринимать слабые радиосигналы и преобразовывать их к виду, обеспечивающему использование содержащейся в них информации. В состав радиоприемного устройства входят собственно радиоприемник, антенна и оконечное устройство. Антенна воспринимает энергию электромагнитного поля и преобразует ее в радиочастотное напряжение. Приемник выделяет из спектра входных колебаний полезные сигналы; усиливает их за счет энергии местного источника питания; осуществляет обработку, ослабляя действие помех, присутствующих во входном колебании; детектирует радиочастотные сигналы, формируя колебания, соответствующие передаваемому сообщению. В оконечном устройстве энергия выделяемых сигналов используется для получения требуемого выходного эффекта.

Структура приемника и его основные функции определяются условиями приема сигналов. Поэтому приемник должен обладать способностью отделять полезные сигналы от помех по признакам, присущим сигналам. Это свойство называется селективностью или избирательностью. Различают следующие виды селективности: частотная, пространственная, поляризационная, амплитудная и временная. AAAAAAAAAAAAAAAAAAAAAAAAAAA

Классификацию приемников можно проводить по различным признакам, определяющим их технико-эксплуатационные характеристики. По функциональному назначению приемники делят на профессиональные и вещательные (бытовые). К профессиональным относят приемники связные, радиоастрономические, радиолокационные, радионавигационные и другие. Вещательные приемники обеспечивают прием программ звукового и телевизионного вещания. Это самые массовые радиотехнические устройства. В связи с этим имеется постоянная необходимость в разработке и совершенствовании этого вида радиоприемных устройств.

Требования к радиовещательным приемникам II класса

При разработке радиовещательного приемника необходимо придерживаться основных параметров, которые изложены в ГОСТе 5651-86. Основные параметры для II класса:

1) Диапазоны принимаемых волн:

а) ДВ - 150,0-408,0 кГц (2000,0-735,3 м);

б) СВ - 525,0-1605,0 кГц (571,4-186,9 м);

в) УКВ - 65,8-73,0 МГц (4,56-4,11 м);

2) Промежуточная частота:

а) ДВ, СВ - 465±2 кГц;

б) УКВ - 10,7±0,1 МГц;

3) Чувствительность при отношении сигнал/шум 20 дБ для

УКВ и 26 дБ для ДВ и СВ:

а) со входа внешней антенны

ДВ, СВ - 150 мкВ,

УКВ - 20 мкВ;

б) с внутренней магнитной антенны

ДВ - 2,0 мВ/м,

СВ - 1,0 мВ/м;

1) Селективность по соседнему каналу в диапазона

ДВ и СВ не менее 34 дБ;

2) Ширина полосы пропускания тракта УКВ

120 - 180 кГц;

3) Ослабление сигнала по зеркальному каналу

а) ДВ - 40 дБ;

б) СВ - 26 дБ;

в) УКВ - 22 дБ;

4) Действие АРУ в диапазонах ДВ и СВ

а) изменение напряжения на входе приемника 26 дБ;

б) соответствующее изменение напряжения на выходе приемника 10 дБ.

Описание структурной схемы радиоприемника.

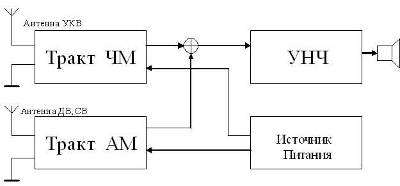

Общая структурная схема изображена на рис 1.

Приемник состоит из четырех блоков:

5) тракта ЧМ;

6) тракта АМ;

7) усилителя низкой частоты;

8) источника питания.

Рис.1 Структурная схема радиоприемника

В тракте АМ происходит преобразование сигналов диапазонов длинных и средних волн. Этот тракт включается в режиме АМ. При приеме сигналов в диапазоне УКВ к источнику питания через переключатель режимов работы "АМ-ЧМ" подключается тракт ЧМ. Сигналы низкой частоты с обоих трактов через сумматор подаются на вход усилителя низкой частоты, усиливаются и воспроизводятся громкоговорителем. Для питания приемника используется отдельный источник питания.

Описание схемы электрической принципиальной

Тракт ЧМ выполнен на микросхемах К174ХА15 и К174ХА6 [6], которые широко применяются в промышленной аппаратуре всех категорий сложности до первой. К174ХА15 включает в себя УРЧ, гетеродин и смеситель. К174ХА6 - УПЧ, ограничитель входного сигнала, частотный детектор, схему АПЧ и формирователь напряжение настройки радиоприемника В данном курсовом проекте применены типовые схемы включения этих микросхем.

Тракт АМ состоит из УРЧ, смесителя с гетеродином, усилителя промежуточной частоты и амплитудного детектора. УРЧ выполнен на биполярном транзисторе, расположенном на кристалле микросхемы К157ХА1А. Для построения смесителя и гетеродина использованы элементы этой же интегральной схемы. Из-за того что тракт обеспечивает обработку сигналов двух диапазонов волн в схеме имеются два антенных и два гетеродинных контура, которые переключаются в зависимости от диапазона. Для улучшения работы приемника вблизи радиовещательных станций (то есть в условиях сильного сигнала) каскад УРЧ охвачен петлей автоматической регулировки усиления (АРУ). К выходному контуру смесителя подключен детектор с удвоением напряжения, выполненный на диодах VD9 и VD10, который преобразует высокочастотное напряжение промежуточной частоты в постоянное. Это постоянное напряжение прикладывается к базе транзистора УРЧ меняя тем самым его крутизну.

УПЧ многокаскадный, с АРУ. Первый каскад выполнен на транзисторе VT1, который включен по схеме с общим эмиттером. В качестве управляющего элемента петли АРУ выступает полевой транзистор VT2. При изменении напряжение на затворе этого транзистора будет изменяться напряжение между базой и эмиттером транзистора VT1, чем будет обеспечено изменение его крутизны. К выходу первого каскада подключен пьезофильтр Z1. Применение такого фильтра обусловлено необходимостью достижения хороших частотных характеристик УПЧ. Второй каскад реализован на транзисторе VT3. Между вторым каскадом и последним включен эмиттерный повторитель на VT4. Выходным транзистором УПЧ является VT5, к коллектору которого подключен контур L25C46.

Диод VD8 выполняет функции амплитудного детектора и детектора АРУ. Резистор R46 обеспечивает приоткрывание этого диода.

В схеме радиоприемника применена электронная настройка, осуществляемая переменными резисторами R25 (АМ) и R1 (ЧМ).

Для сопряжения настроек входных и гетеродинных контуров используются подстроечные сопротивления R9-R12, R27 и R28. В качестве индикатора точной настройки на радиостанцию используется милливольтметр U1.

В тракте АМ введен еще один регулировочный элемент - потенциометр R35. С помощью него производится установка задержки АРУ. Необходимость в такой регулировке обусловлена большим разбросом напряжения отсечки полевого транзистора VT2.

Электрический расчет УПЧ [1]
