Резервируемый терминал (1+1). Терминал типа 1+1, как минимум, включает:

- два радиоблока (RAU);

- две антенны или одну антенну и делитель мощности;

- один магазин модуля доступа (AMM) с двумя MMU и одним SMU;

- два соединительных коаксиальных кабеля.

Радиоблоки могут иметь индивидуальные антенны или могут быть подключены к общей антенне. Если используется одна общая антенна,

то два радиоблока подключаются волноводами к делителю мощности, установленному на антенне, имеющей одну поляризацию.

Автоматическое переключение может использоваться как при горячем, так и при рабочем резервировании (с разносом по частоте). Переключение приемников в системах с разносом по частоте обеспечивает бесперебойную передачу данных.

При горячем резервировании работает один передатчик, а второй находится в резерве (он не передает сигнала, но находится в состоянии постоянной готовности к передаче и включается при сбое в работе активного передатчика). Оба радиоприемника принимают сигналы. MMU выбирает наилучший сигнал в зависимости от приоритета неисправностей, подает его сначала на SMU для демультиплексирования, а затем к внешнему оборудованию.

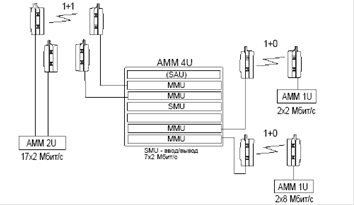

Рисунок 2.7 – Состав оборудования многотерминального сайта

Компоненты системы MINI-LINK E. MINI-LINK E состоит из располагаемого внутри помещения модуля доступа, находящегося снаружи радиоблока с антенной и монтажного комплекта. Радиоблок соединяется с внутренним оборудованием одним коаксиальным кабелем и может комбинироваться с разнообразными антеннами для раздельной и совместной установки.

Радиоблоки независимы от пропускной способности трафика, т.е. рабочая частота определяется только радиоблоком. Она устанавливается на сайте. Это осуществляется с помощью управляющего программного обеспечения или переключателя на находящемся в помещении модеме.

Радиоблок имеет защищенный от атмосферных воздействий корпус серого цвета с ручкой для переноски и подъема. Он подключается к волноводному порту антенного блока. Радиоблок имеет два крюка и захваты, что облегчает процедуры монтажа или съема блока при его совместном монтаже с антенной.

Радиоблоки доступны для работы в различных частотных диапазонах, рекомендуемых ITU-R и ETSI.

Частота контролируется синтезатором. Каждый радиоблок занимает некоторую полосу частот определенного частотного диапазона и имеет фиксированное дуплексное расстояние (разнос между излучаемой и принимаемой частотами). Ширина полосы, занимаемой той или иной версией радиоблока различна для разных частотных диапазонов, как показано в таблице 2.2.

Таблица 2.2 – Ширина полосы

В компании ТОО "GSM Казахстан" нашли применение следующие типы радиоблоков: 7-E, 15-E, 23-E.

Радиоблок состоит из корпуса, рамы, соединительного блока, микроволнового блока и фильтра.

Соединительный блок выполняет функции нижней части корпуса радиблока, на нем расположены индикаторы неисправностей (светодиоды), разъемы интерфейса трафика, заземления, источника постоянного напряжения, а также разъем порта юстировки антенны. Соединительный блок оборудован защитой от разрядов молнии.

Микроволновый блок представляет собой схемную сборку с радиоплатой и двумя MCM (многокристальными модулями, Multi-chip Module) передающей и принимающей частей радиоблока, в соответствии с рисунком 2.8. Высокочастотные компоненты MCM защищены алюминиевыми экранами. Кроме того, микроволновый блок имеет интерфейс кабеля, преобразователь DC/DC, компоненты для обеспечения функций управления и контроля и обработки сигнала промежуточной частоты.

Интерфейс кабеля к внутренним блокам представляет собой 50-омный разъем N-типа. Фильтр состоит из двух разветвляющих фильтров с

T-образными преобразователями импеданса, которые выполняют функции интерфейса антенны.

Микроволновый блок соответствует рисунку 2.9, его состав описан ниже.

Преобразователь DC/DC обеспечивает стабильные напряжения для радиоблока.

Интерфейс кабеля. От находящихся в помещении устройств поступает несколько видов сигналов, а именно: передаваемый сигнал ПЧ, сигнал управления и контроля, а также постоянное напряжение питания. Эти сигналы демультиплексируются интерфейсом кабеля и пересылаются далее для последующей обработки. Передаваемый сигнал ПЧ является модулированным сигналом с номинальной частотой 350 МГц. Передаваемый вверх сигнал управления и контроля – это амплитудно-модулированный сигнал с номинальной частотой 6.5 МГц. Подаваемое постоянное напряжение находится в диапазоне 45-60 В (на MMU подается постоянное напряжение с номиналом 24-60 В). Аналогичным образом интерфейсом кабеля мультиплексируются исходящие сигналы: принимаемый сигнал ПЧ и передаваемый вниз сигнал управления и контроля. Номинальная частота принимаемого сигнала ПЧ равна 140 МГц. Передаваемый вниз сигнал управления и контроля – это амплитудно-модулированный сигнал с номинальной частотой 4.5 МГц. Кроме того, интерфейс кабеля содержит схему защиты от перенапряжений.

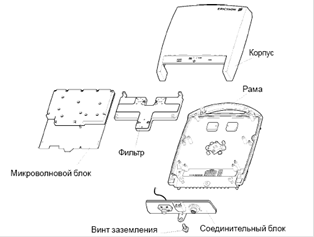

Рисунок 2.8 – Составные части радиоблока

Процессор системы управления и контроля радиоблока располагается на плате микроволнового блока. Его основные функции:

- сбор сигналов о неисправностях. Собранные сигналы о неисправностях и сигналы статуса радиоблока пересылаются на внутренний процессор MMU. Сводные сигналы статуса визуализируются светодиодами, расположенными на радиоблоке;

- выполнение команд управления. Выполняются поступающие от находящегося в помещении оборудования команды активации/дезактивации передатчика, установки частоты канала и уровня выходной мощности, а также команды на активацию/деактивацию ВЧ петель;
