Проектирование автоматической системы управления температурным режимом печи пиролиза П-101 установки получения технического водорода

Так как используются ТСА 80-х годов, то существует проблема повышения уровня пожаро- взрывобезопасности, потому что они не соответствуют современным требованиям к показателям надежности и т.п

2.4.2 Улучшения экологических показателей производства

Выбросы сырья или продукта реакции в промышленную зону отсутствуют. Выбросы, образующиеся при сжиган

ии газа в промышленных печах (содержание СО, топлива), контролируются специальными приборами и не превышают ограничивающих норм. Следовательно, проблемы улучшения экологических показателей производства не существует.

2.4.3 Улучшения условий труда

Организация рабочего места оператора.

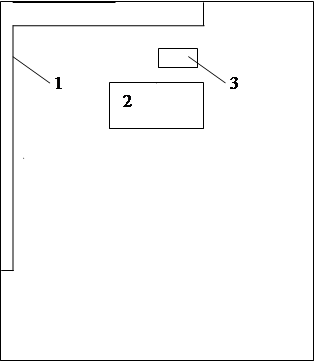

Рис. 2 План станции оператора.

1 операторский стенд

2 стол оператора(где расположены документация и персональный компьютер оператора)

3 Рабочее место оператора

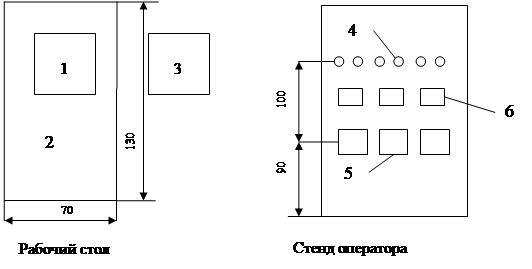

Рис. 3 План рабочего места

Данное рабочее место предназначено для наблюдения за ходом технологического процесса.

1 – ПК

2 – Стол оператора

3 – рабочее кресло оператора

4 – сигнализаторы

5 Регулятор

6 Вторичные регистрирующие органы.

Как видно из рисунков 2 и 3, Операторная находится в отдельном помещении, оборудованном согласно физико-эргономическим требованиям. Шум и вибрация отсутствуют. Санитарно-гигиенические показатели в операторной соответствуют нормативным требованиям. Технологический персонал ведет контроль за параметрами, отражающими состояние технологического процесса выведенными на местный щит управления в операторном отделении, исходя, из изменения функции которых принимаются решения по управлению процессом. Доля умственного труда (доля затрат времени на выполнение функций управления) преимущественна.

В связи с частыми изменениями параметров процесса характерна высокая напряженность труда при ведении режима, поэтому в производстве существует проблема улучшения психофизиологических условий труда.

2.4.4 Повышение объема производства

Установка получения технического водорода является поставщиком сырья на другие установки. На этих установках требуется дополнительное количество продукции, поэтому существует проблема повышения объема выпускаемой продукции.

2.4.5 Снижения себестоимости Синтез-Газа

Проблема себестоимости существует всегда, есть она и на этой установке.

2.4.6 Повышения качества Синтез-Газа

Соответствие качественных показателей продуктов установки фактических нормативным показаны в таблице.

Таблица 7.

Как видно из таблицы в среднем нарушений по качеству водорода нет.

Однако, в ходе прохождения практики было установлено, что имеют место несоответствия показателей качества нормам ГОСТ. Существует проблема повышения надежности показателей качества технического водорода.

2.5 Формулирование целей

Таким образом, на установке получения технического водорода существуют следующие проблемы:

- улучшения психофизиологических условий труда оператора;

- увеличения объема производства водорода;

- повышения надежности получения водорода заданного качества;

- снижения себестоимости технического водорода.

2.5.1 Формулирование целей по проблеме улучшения условий труда

Как уже отмечалось, в настоящее время, большинство функций управления осуществляются вручную. Поэтому труд технологического персонала достаточно напряженный, поэтому за цель автоматизации принимается улучшение психофизиологических условий труда за счет автоматизации функций управления осуществляемых вручную.

2.5.2 Формулирование целей по проблеме повышения надежности получения продукции заданного качества

Повысить надежность можно за счет повышения точности поддержания технологических параметров. Поэтому за цель автоматизации принимаем повышение точности поддержания технологических параметров.

2.5.3 Формулирование целей по проблеме снижения себестоимости

Себестоимость в химическом производстве зависит от точности поддержания технологических параметров, соответственно за цель автоматизации принимаем повышение точности поддержания технологических параметров.

2.6 Выбор дефектной стадии и цели автоматизации на уровне стадии

Дефектной называется стадия, результативные показатели которой сдерживают достижения целей, сформулированных для производства.

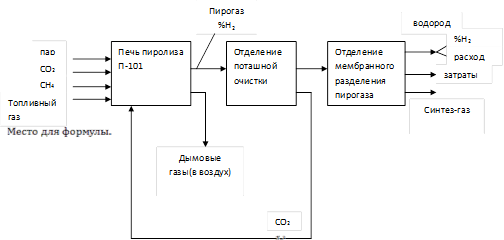

Рис. 4 Схема производства технического водорода.

При уменьшении процентного содержания водорода в готовом продукте то выпускается брак, а если выпускается брак, то уменьшается выпуск продукции. Качество продукта зависит от точности соблюдения технологического режима трех стадиях. Если выпускается продукция неудовлетворяющего ГОСТ качества, то какая-то стадия (или несколько) является дефектной. Технический водород не удовлетворяет требованиям ГОСТ, т.к. на отделение мембранного разделения поступает сырье неудовлетворяющее существующие нормы, следовательно, отделение мембранного разделения не дефектная стадия. Отделение поташной очистки так же не является дефектной, потому что пиролизный газ с печи пиролиза поступает на отделение низкого качества. Дефектной стадией является печь пиролиза П-101.

2.7 Обоснование критерия экономической целесообразности

В настоящее время показателем, с которым связаны экономические интересы предприятия, является прибыль (П). Тогда критерий экономической целесообразности автоматизации КР можно записать следующим образом:

КР → мах П (2.1)

Так как внедрение систем автоматизации требует капитальных затрат (К), то учет всех экономических последствий автоматизации на предприятии требует учета капитальных затрат (КДОП), необходимых для увеличения прибыли. Тогда
