Передача информации по каналу с решающей обратной связью

Опис : ros

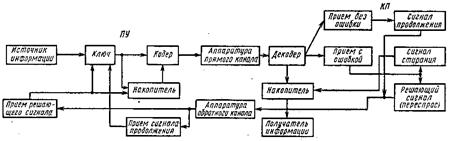

Рис.1.1б. Способ передачи информации с РОС.

При передаче с РОС ошибка определяется приемником. Для этого передаваемое сообщение должно кодироваться обязательно помехозащищенным кодом, что позволяет приемнику выделить разрешенную комбинацию (сообщение) из неразрешенных. Это означает, что пе

редача с РОС осуществляется с избыточностью. Достоверность передачи в системах РОС определяется выбором кода и защитой решающих сигналов повторения и продолжения. Последнее не представляет особых трудностей, так как эти сигналы несут одну двоичную единицу информации и могут передаваться достаточно помехоустойчивым кодом.

Системы с РОС, или системы с переспросом, подразделяют на системы с ожиданием решающего сигнала и системы с непрерывной передачей информации.

В системах с ожиданием передача новой кодовой комбинации или повторение переданной происходит только после поступления на передатчик сигнала запроса.

В системах с непрерывной передачей происходит непрерывная передача информации без ожидания сигнала запроса. Скорость передачи при этом выше, чем в системах с ожиданием. Однако после обнаружения ошибки по обратному каналу посылается сигнал переспроса и за время прихода на передатчик с последнего уже будет передано какое-то новое сообщение. Поэтому системы с непрерывной передачей необходимо усложнять соответствующей блокировкой приемника, чтобы он не принимал информацию после обнаружения ошибки.

Для сравнения эффективности системы без обратной связи, в которой применяется код Хэмминга с исправлением одной ошибки, и системы с РОС, использующей простой код, вводят понятие коэффициента эффективности. Этот коэффициент учитывает уменьшение вероятности ошибочного приема и затраты на его достижение, выигрыш в защите от ошибок (в случае применения указанных кодов), относительное снижение скорости передачи и схемную избыточность, связанные с использованием разных кодов. Итоговое сравнение показало, что в отличие от системы без обратной связи, использующей сложный код, система с РОС дает выигрыш в 5,1 раза. Высокая эффективность систем с РОС обеспечила их широкое распространение.

Сравнительный анализ достоверности передачи систем с ИОС и РОС, показал, что:

1) системы с ИОС и РОС обеспечивают одинаковую достоверность передачи при одинаковых суммарных затратах энергии сигналов в прямом и обратном каналах при условии, что эти каналы симметричны и имеют одинаковый уровень помех;

2) системы с ИОС обеспечивают более высокую достоверность передачи, чем Системы с РОС при относительно слабых помехах в обратном канале в отличие от прямого. При отсутствии помех в обратном канале системы с ИОС обеспечивают безошибочную передачу сообщений по основному каналу;

3) при сильных помехах в обратном канале более высокую достоверность обеспечивают системы с РОС;

4) при пачках ошибок в прямом и обратном каналах более высокую достоверность обеспечивают системы с ИОС.

1.2.2 Основные понятия о помехозащищенном кодировании

Помехозащищенными (или корректирующими) называются коды, позволяющие обнаружить и исправить ошибки в кодовых комбинациях. Отсюда и деление этих кодов на две большие группы: 1) коды с обнаружением ошибок; 2) коды с обнаружением и исправлением ошибок.

Принципы обнаружения и исправления ошибок кодами хорошо иллюстрируются с помощью геометрических моделей. Любой n-элементный двоичный код можно представить n-мерным кубом (рис.1.2), в котором каждая вершина отображает кодовую комбинацию, а длина ребра куба соответствует одной единице. В таком кубе расстояние между вершинами (кодовыми комбинациями) измеряется минимальным количеством ребер, находящихся между ними, обозначается d и называется кодовым расстоянием Хэмминга.

Таким образом, кодовое расстояние — это минимальное число элементов, в которых любая кодовая комбинация отличается от другой (по всем парам кодовых слов). Например, код состоит из комбинаций 1011, 1101, 1000 и 1100. Сравнивая первые две комбинации, путем сложения их по модулю 2 находим, что d=2. Сравнение первой и третьей комбинаций показывает, что и в этом случае d=2. Наибольшее значение d=3 обнаруживается при сравнении первой и четвертой комбинаций, а наименьшее d=1 — второй и четвертой, третьей и четвертой комбинаций. Таким образом, для данного кода минимум расстояния dmin=l.

При n=1 n-мерный куб превращается в прямую длиной d=1, на одном конце которой располагается 1, а на другом — 0. При n = 2 четыре возможные комбинации (N=22=4) располагаются на четырех вершинах квадрата. При этом комбинации 00 и 11, а также 10 и 01 отличаются друг от друга в двух разрядах, т.е. d=2.

Кодовое расстояние между двумя комбинациями двоичного кода равно числу единиц, полученных при сложении этих комбинаций по модулю 2, например 1001=11 и 0011=11. Такое определение кодового расстояния удобно при большой разрядности кодов. Так, складывая комбинации

10110101101

10000000010

00110101111,

определяем, что кодовое расстояние между ними d = 7.

При n = 3 восемь кодовых комбинаций размещаются в вершинах трехмерного куба.

Опис : kub3d

Рис.1.2. Геометрическая модель двоичных кодов

Трехмерный куб строится так (рис.1.2), что одна из его вершин лежит в начале координат. Каждой вершине куба приписывается кодовая комбинация по следующему правилу: на i-м месте кодовой комбинации ставится 0, если проекция этой вершины на i-ю ось координат равна нулю, и 1, если проекция равна единице. Например, требуется узнать, какую следует записать комбинацию в вершине A6 (рис.1.2). Проецируя эту вершину на ось Х1, получим единицу. На втором месте комбинации запишется также 1 (проекция на ось X2 равна единице). Так как проекция на ось Х3 равна нулю (проекция в начало координат), то на третьем месте комбинации запишется 0. Следовательно, вся комбинация в вершине A6 запишется как 110.

Если использовать все восемь слов, записанных в вершинах куба, то образуется двоичный код на все сочетания. Как было показано, такой код является непомехоустойчивым. Если же уменьшить число используемых комбинаций с восьми до четырех, то появится возможность обнаружения одиночных ошибок. Для этого выберем только такие комбинации, которые отстоят друг от друга на расстояние d = 2, например 000, 110, 011 и 101. Остальные кодовые комбинации не используются. Если будет принята комбинация 100, то очевидно, что при ее приеме произошла одиночная ошибка.

Представленные комбинации построены по определенному правилу, а именно содержат четное число единиц, а принятая комбинация 100 – нечетное. Можно утверждать, что комбинация 100 образовалась при искажении разряда одной из разрешенных комбинаций, но определить, какая именно комбинация искажена, невозможно. Поэтому такие или подобные им коды называют кодами с обнаружением ошибок.
