Автоматизация комплекса центрального кондиционирования воздуха дорожного центра управления перевозками

Вентиляционные системы, располагающиеся в помещениях с агрессивными средами, должны проходить проверку состояния и прочности стенок и элементов крепления воздуховодов, вентиляционных устройств и очистных сооружений в сроки, устанавливаемые администрацией объекта, но не реже одного раза в год.

Ревизия огнезадерживающих клапанов, самозакрывающихся обратных клапанов в воздуховодах вентиляционн

ых систем и взрывных клапанов очистных сооружений должна проводиться в сроки, устанавливаемые администрацией объекта, но не реже одного раза в год. Результаты оформляются актом и заносятся в паспорта установок.

Эксплуатация электрооборудования вентиляционных систем, токоведущих частей и заземлений должна проводиться согласно требованиям "Правил технической эксплуатации электроустановок потребителей и правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

Смазка подвижных деталей механизмов вентиляционных систем должна осуществляться только после полной их остановки. К местам смазки должен быть обеспечен безопасный и удобный доступ.

При составлении планов реконструкции производства, связанных с изменением принятых технологических схем, производственных процессов и оборудования, должны одновременно рассматриваться вопросы о необходимости измерения существующих вентиляционных систем или о возможности их пользования в новых условиях.

При изменении количества выделяющихся вредных веществ, тепла и влаги вентиляционные системы должны быть реконструированы и наложены на параметры в соответствии с требованиями ГОСТ 12.1 005-88 и строительными нормами и правилами.

6.2 Требования к вентиляционным системам при ремонте

Все виды ремонта вентиляционных систем должны выполняться в соответствии с графиком планово-предупредительных работ по ремонту, утверждаемыми администрацией объекта.

Ремонт местных вытяжных вентиляционных систем следует производить одновременно с плановым ремонтом технологического оборудования, обслуживаемого этими системами.

Если намеченные к ремонту вентиляционные системы связаны с другими производствами или помещениями, их выключение допускается только после взаимного согласования сроков ремонта.

Ремонт и чистка вентиляционных систем должны производиться способами, исключающими возможность возникновения взрыва и пожара.

Производство ремонтных работ, работ по переоборудованию и чистке вентиляционных систем, обслуживающих или расположенных в помещениях с помещениями категорий А, Б и В, разрешается только после того, как концентрация взрывоопасных веществ в воздуховодах этих помещений и помещениях для размещения вентиляционного оборудования будет снижена до уровня, не превышающего допустимых величин, установленных нормами.

Ремонт взрывозащищенного электрооборудования вентиляционных систем, замена и восстановление его деталей должны производиться только на специальных предприятиях или в цехах других предприятий, имеющих на это разрешение соответствующих организаций. Отремонтированное взрывозащищенное электрооборудование должно пройти контрольное испытание на соответствие техническим условиям с занесением результатов испытаний и характера ремонта в паспорт по ГОСТ 2.601-95.

Проверка контрольно-измерительных приборов вентиляционных систем должна производиться в соответствии с ГОСТ 8.513-84.

Чистка вентиляционных систем должна производиться в сроки, установленные инструкциями по эксплуатации. Отметка о чистке заносится в журнал ремонта и эксплуатации системы.

7. Технико-экономические показатели автоматизированного комплекса

7.1 Исходные данные

Согласно ГОСТ 30494-96 "Здания жилые и общественные. Параметры микроклимата в помещениях", допустимыми являются: температура воздуха в помещении 18-24ºС, относительная влажность не более 60%. Автоматизация процесса обработки воздуха позволяет достигнуть оптимальных, согласно ГОСТа, показателей: температуры воздуха в помещении 20-22ºС, относительной влажности 30-45%. Что позволяет экономить тепловую энергию, необходимую на нагрев приточного воздуха на 2ºС и увеличение влажности на 15%. Также пропадает необходимость в участии человека-оператора в регулировании параметров воздуха. Добавляются затраты на техническое обслуживание, далее ТО, и ремонт средств автоматизации. Как правило техническим обслуживанием занимаются подрядные организации, поэтому расчет соответствующих затрат ведется, исходя из установившихся расценок на ТО автоматики систем вентиляции и кондиционирования.

Исходные данные:

Количество тепла, необходимого для нагрева приточного воздуха на 2ºС:

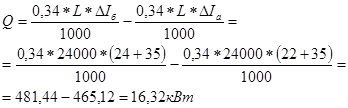

(7.1)

где Q - количество тепла, кВт;

L - расход воздуха, м3/час;

DIб - разность между температурой приточного и уличного воздуха в базовом варианте

DIа - разность между температурой приточного и уличного воздуха в варианте с применением средств автоматизации.

15% влажности - это дополнительный перегрев воздуха в первом подогреве еще на 10ºС, т.е.81,6 кВт.

Цена тепловой энергии - 800 руб. за 1 ГКал

Мощность, потребляемая средствами автоматики незначительна, поэтому в расчеты не включена.

Себестоимость средств автоматизации по оптово-отпускной цене составляет 77 993 руб. Проектные работы принять 10% от сметной стоимости средств автоматизации. Нормативный срок эксплуатации 10 лет

Стоимость ТО средств автоматики подрядной организацией - 2500 руб/месяц.

Для обслуживания системы вентиляции без автоматики предусмотреть дополнительно полставки слесаря-сантехника 5-го разряда с тарифной ставкой в смену 200 р. Режим работы непрерывный 3-х сменный.

Расчет годовой экономии тепловой энергии

Отопительный сезон в Екатеринбурге длится 7 полных месяцев (октябрь - апрель), что составляет 212 дней или 5088 часов. Энергия, сэкономленная системой автоматики равна:

(7.2)

, (7.3)

что в денежном эквиваленте составляет:

(7.4)

7.2 Расчет инвестиций

В составе капитальных вложений следует учитывать:

Проектные затраты (Кпр) - затраты на научно исследовательские, опытно конструкторские работы, включая испытания и доработку опытных образцов. Затраты на проектные работы принимаются 10% от сметной стоимости средств автоматизации.

Затраты на приобретение, доставку, монтаж оборудования в варианте новой техники (Кобор). Расчеты приводятся ниже:

Цопт = 77 993 руб. (7.5)

(7.6)

(7.7)

(7.8)

(7.9)

(7.10)
