• Распределенная подача питания к модулям

• Автоматическое аварийное выключение лазера в соответствии с ITU-T G.958 и IEC 825-1/-2 или EN 60825-1/-2

3.2.2 Интерфейсы полезных данных

Синхронный мультиплексор SMA1K предназначен для работы с двумя линейными потоками STM-1 ("Восток" и "Запад"), которые могут заменяться один на другой и на трибутарные потоки; взаимная

замена трибутарных потоков невозможна. На рисунке 3.6 структурная схема передачи полезных сигналов.

PDH-интерфейс 2 Мбит/с представлен функциональной группой LOI2M.

Функциональная группа LOI2M содержит либо 21, либо 63 (субмодуль 42 устанавливается для 2 Мбит/с) двунаправленных интерфейса 2 Мбит/с (в соответствии с рекомендациями ITU-T G.703 или ITU-T G.704). Эта группа выполняет функцию упаковки в виртуальный контейнер VC-12, а также соответствующую функцию распаковки.

Возможные варианты использования интерфейсов 2 Мбит/с

• Для неструктурированных данных

• Для данных со структурой цикла в соответствии с Рекомендацией ITU-T G.704/V2.3 (с ресинхронизацией и анализом CRC4 или без них)

Функции и режимы

• Асинхронная упаковка потока 2 Мбит/с в виртуальный контейнер VC-12 (плавающий режим); соответствующая распаковка из контейнера VC-12

• Побитовая синхронная упаковка потока 2 Мбит/с в виртуальный контейнер VC-12; соответствующая распаковка из контейнера VC-12

• Окончание виртуального контейнера VC-12

• Обеспечение тактового сигнала 8 кГц (выделяемого из входного потока 2 Мбит/с) для синхронизации источника синхросигналов мультиплексора (MTS)

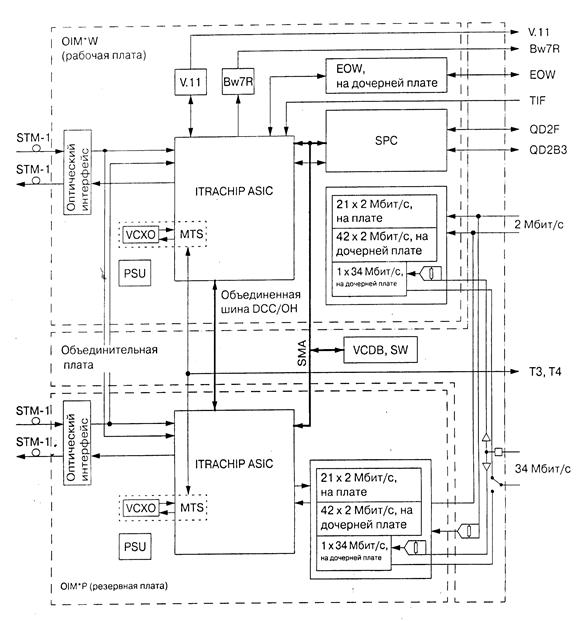

Рисунок 3.6 - структурная схема передачи полезных данных

Режимы интерфейсов 2 Мбит/с:

• Прозрачный режим (PCS не активизирован)

• Структурированный режим

- Порты 2 Мбит/с, соответствующие рекомендации ITU-T G.704

- Активизирован режим PCS с текущим контролем CRC-4 (может быть деактивизирован).

SDH-интерфейс 155 Мбит/с представлен функциональными группами TTF-1 и НОА. Этот функциональный блок содержит двунаправленный синхронный интерфейс. Структура информационных потоков и их характеристические параметры соответствует Рекомендации ITU-T G.957 для потоков STM-1 в рабочем режиме ТМХ со скоростью передачи 155 Мбит/с.

Эта функциональная группа выполняет функции мультиплексирования/ демультиплексирования для SDH-потоков уровня TU-3 и TU-12. Необходимые функции текущего контроля и управления выполняются для всех уровней.

Для оптических интерфейсов запланированы классы применения L-1.1 и L-1.2, согласно Рекомендации ITU-T G.957.

В качестве стандартного соединения используется волоконно-оптическое соединение Е2000.

Определенные типы модулей имеют волоконно-оптические интерфейсы, в которых используются соединители DIN, FC/PC и SC.

Обработка заголовков потока STM-1 выполняется с помощью встроенного контроллера.

3.2.3 Функции

Общие функции:

• Поддержка режима переключения синхронного мультиплексора на резервную линию (MSP) по схеме 1+1 для потоков STM-1

• Предварительная обработка информации об аварийных сигналах, рабочей и управляющей информации

• Подача синхронного опорного сигнала

Функции мультиплексирования:

• Упаковка потока VC-4 в исходящий поток STM-1

• Мультиплексирование исходящих потоков TU-12 и TU-3 в соответствии со структурой мультиплексирования VC-4, определяемой блоком управления системой (SPC)

• Доступ к DCC, SOH, и НРОН через интерфейсы управления

Функции демультиплексирования:

• Текущий контроль обоих входящих потоков STM-1

• Демультиплексирование входящих потоков на основании структуры мультиплексирования STM-1 (маркировка потоков TU-12 и TU-3), определяемой блоком управления системой (SPC)

• Регулирование частоты между входящим потоком STM-1 и внутренним системным тактовым сигналом на уровне VC

• Доступ к DCC, SОН и НРОН через интерфейсы управления

• Текущий контроль обоих потоков VC-4

3.2.4 Доступ к заголовку STM-1

Мультиплексор SMA1K имеет необязательные внешние интерфейсы, которые обеспечивают доступ к различным байтам заголовка в STM-1. Они имеют отдельные интерфейсы доступа к заголовку для определяемых конкретным пользователем цифровых каналов и каналов служебной связи, передаваемых в RSOH, MSOH и РОН.

В секции заголовка байты Е1 (для версии программного обеспечения > 1 или выше) и Е2 предназначены для передачи речи, а байтов D1 - D12 - для передачи данных управления. Байт F1 используется как канал передачи данных.

Каждый байт заголовка передается со скоростью 64 кбит/с.

Канал служебной связи (модуль OIM*W) создает интегрированную систему EOW с возможной схемой конференц-связи для установления групповой связи.

Функциональная группа ОНХ

• Доступ к SDH-заголовку потоков STM-1 (линии "Восток" и "Запад")

• Все сквозные соединения являются двунаправленными

• Интерфейсы данных 64 кбит/с согласно Рекомендации ITU-T V. 11 и ITU-T G.703

• Интерфейсы речевых сигналов (двухпроводный, четырехпроводный)

• Установление конференц-связи по каналу служебной связи

• Приемник DTMF

• Генерация вызывных сигналов и акустических тональных сигналов

• Управление кольцом EOW (EOWR)

• Подключение телефонного вызывного устройства

Каналы служебной связи передаются через EOW-байты Е1 (для версии программного обеспечения > 1 и выше) и Е2.

Для подключения канала служебной связи используется 4-проводный интерфейс.

3.3 Синхронный мультиплексор ввода/вывода SMA-16

Синхронный мультиплексор SMA-16C относится к SMA-семейству изделий синхронной цифровой иерархии (SDH) и предлагает планировщикам сети новые экономичные решения для удовлетворения требований, предъявляемых схемами резервирования к сетям передачи. Синхронный мультиплексор SMA-16C используется для работы на линейных потоках SDH-иерархии уровня STM-16 (2,5Ггц).

Говоря о семействе мультиплексорах фирмы Siemens, можно отметить тот факт, что на практике возможно использование как определенного типа оборудование SMA-16 так и дооборудованной до Ошибка! Ошибка связи.С версии мультиплексора SMA-4, который включается в конфигурацию как мультиплексор вставки/вывода, оконечного или консолидирующего мультиплексора, он обеспечивает доступ к 8-ми контейнерам VC4 на линии. Используя модули общие для SMA-4, он полностью совместим для установки в сети с другими изделиями.

Мультиплексор SMA-16C представляет собой гибкий временной коммутатор с функциями мультиплексирования и маршрутизации, с интегральными оптическими линейными окончаниями STM-16. вместе с комплексными схемами резервирования для линейной нагрузки (первичная) и трибутарной нагрузки (вторичная).

Функциональное назначение мультиплексора SMA-16C очень сходно с SMA-4, основное различие состоит в замене интерфейсов главного и резервного Восток/Запад STM-4 на оптические модули Восток/Запад STM-16. Все остальные штекерные модули остаются теми же. Расширение STM-4 до STM-16 может быть осуществлено в процессе работы, при управляющем контроле, посредством использования существующих схем резервирования, которые предусмотрены в конструкциях изделий семейства SMA. Оптический STM-16. интерфейс включает отключение лазера и варианты для 0 ~ 12 или 0 - 24 дБ (1310 нм) и 10-24 дБ(1550нм).
