Разработка системы управления освещением при помощи любого пульта дистанционного управления от бытовой аппаратуры

Техническое задание

Разработать систему управления освещением при помощи любого пульта дистанционного управления от бытовой аппаратуры. Необходимым условием является то, что для включения нагрузки необходимо, чтобы кнопка на пульте была нажата в течение времени более 2 сек. Дальность действия данного устройства должна быть не менее 5 метров.

Аннот

ация

Приведены этапы разработки и расчет параметров схемы системы управления освещением при помощи любого пульта дистанционного управления от бытовой аппаратуры. Также указаны параметры оптических приборов, используемых в данном устройстве. В работе присутствует рассчитанная и полностью рабочая принципиальная схема данного устройства.

Работа содержит 5 страниц и 5 рисунков.

Ключевые слова: дистанционное управление, пульт, управление освещением.

The Summary

Development cycles and calculation of parameters of the scheme of a control system by illumination by means of any remote control from the household equipment are resulted. Also parameters of the optical devices used in the given device are specified. At work there is calculated and the completely working basic scheme of the given device.

The project contains 5 pages and 5 drawings.

Keywords: remote control, the board, management of illumination.

Оглавление

Техническое задание

Аннотация

The Summary

Введение AAAAAAAAAAAAAAAAAAAAAAAAAAA

1. Анализ технического задания

2. Описание разработки прибора

3. Параметры оптических приборов, используемых в проекте

3.1. Электрические характеристики реле КР293КП4В

3.2. Тепловые характеристики реле

3.3. Выходная емкость реле в выключенном состоянии

3.4. Напряжение изоляции реле

3.5. Характеристики фотодиода ФД263-01

Введение

Привычной частью современного телевизора, видеомагнитофона, спутникового тюнера или музыкального центра является пульт дистанционного управления (ДУ) на ИК-лучах. Таким пультом можно также управлять и освещением с помощью небольшой приставки. При этом нажимается одна из кнопок (редко используемых). Данное устройство позволяет с любого пульта ДУ на расстоянии до 5 м включать и выключать нагрузку, например освещение.

Обычно для управления работой телевизора приходится держать нажатой кнопку пульта не более 1 с. Разработанное устройство выполняет переключение нагрузки, если кнопка на пульте нажата в течение времени более 2 с. Этот алгоритм выделения команды для управления переключением позволяет значительно упростить электрическую схему и свести к минимуму финансовые затраты.

1. Анализ технического задания

Так как при проектировании данного устройства подразумевается, что передатчиком ИК-импульсов будет являться пульт дистанционного управления от любого бытового прибора, который уже представляет собой готовое законченное устройство, то при проектировании схемы мы не будем учитывать схемотехнику передатчика, а обратим особое внимание лишь на приемную часть. В данном случае структурная схема разрабатываемого устройства будет иметь следующий вид (рис. 1).

Передатчик ИК-импульсов

ИК-канал

Рис.1 Структурная схема устройства.

При управлении мощной нагрузкой, такой, как электрическая лампа, зачастую применяют электромагнитные реле. Однако, рассмотрев специфику работы данного устройства (частые включения и выключения прибора), было принято решение об отказе от использования данного элемента в принципиальной схеме. Это обусловлено низкой надежностью самого реле: при длительной и частой работе с мощной нагрузкой его контакты зачастую подгорают, что приводит к нечеткому срабатыванию устройства и, в конечном счете, к полному выходу его из строя. Управляя нагрузкой с мощностью до 200-300 Вт возможно перейти к бесконтактной схеме – с использованием тиристора или симистора в качестве силового элемента управления лампой.

Учитывая тот факт, что в процессе эксплуатации совместно с прибором могут применяться различные пульты ДУ, имеющие разное соотношение между длительностью кодовой посылки и интервалом, для четкого срабатывания устройства учтена возможность его подстройки под конкретный передатчик путем изменения параметров одного из электронных компонентов схемы приемника.

В целях упрощения принципиальной схемы прибора, в качестве приемника можно взять любую из типовых схем, применяемых в телевизорах для ДУ.

При анализе технического задания учтено требования простоты практической реализации схемы и сведены к минимуму финансовые затраты при изготовлении данного устройства.

2. Описание разработки прибора

Устройство состоит из приемника ИК-импульсов (см. рис. 2), и блока управления (см. рис. 3). В качестве приемника можно взята одна из типовых схем, применяемых в телевизорах для дистанционного управления.

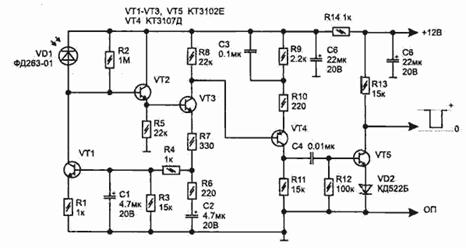

Рис.2 Принципиальная схема приемника ИК-импульсов.

Приемник ИК-импульсов представляет собой многокаскадный усилитель, который формирует на своем выходе прямоугольные импульсы кодовой посылки передатчика, которая поступает на его вход (база транзистора VT2) с фотодиода VD1. В данной схеме транзистор VT1 выполняет функцию стабилизатора напряжения для фотодиода VD1. При попадании на фотодиод ИК-импульсов от пульта дистанционного управления, его обратный ток меняется по тому же закону, что и в передатчике. Таким образом, на базе VT1 формируются пачки импульсов, которые в дальнейшем усиливаются последующими каскадами. Таким образом, на выходе приемника мы получаем прямоугольные импульсы кодовой посылки.

При проектировании данной схемы использовался пакет MicroCap 7.14. Результаты, полученные в результате моделирования в данной программе, приведены на рис.2 и рис.3. Как видно из графика переходных процессов, в точке “out” мы получаем практически неискаженные прямоугольные импульсы, что говорит о высокой эффективности данной схемы.
