Разработка универсального источника бесперебойного питания

- Для учета условий эксплуатации находим поправочные коэффициенты , , и по формуле (1.11.5) рассчитываем поправочный коэффициент . Принимае

м

, , .

- Расчет интенсивности отказов проводим по формуле:

- Среднюю наработку на отказ рассчитываем по формуле:

- Проводим расчет вероятности безотказной работы радиоустройства по формуле (1.11.1):

-λHtρ

где - основа натурального логарифма;

- интенсивность отказов;

- время испытания.

Результаты расчетов вероятности безотказной работы устройства записываем в таблицу 1.18.

Таблица 1.21 - Результаты расчета надежности.

- По результатам расчетов строим график зависимости вероятности безотказной работы устройства от времени :

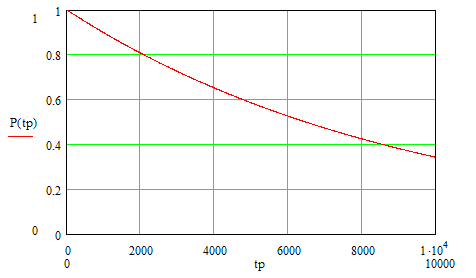

Рисунок 1.9 - График зависимости вероятности безотказной работы устройства от времени.

2. Описание структурной схемы источника бесперебойного питания

Структурная схема источника бесперебойного питания представлена в графической части дипломного проекта на листе формата А1.

2.1 Назначение

Источник бесперебойного питания (ИБП) предназначен для надежной защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, а также подавление высоковольтных импульсов и высокочастотных помех, поступающих из сети.

2.2 Устройство и принцип работы

Конструктивное исполнение блока ИБП - прямоугольный металлический корпус, имеющий съемные боковые стенки, заднюю панель и хомут-держатель аккумуляторной батареи.

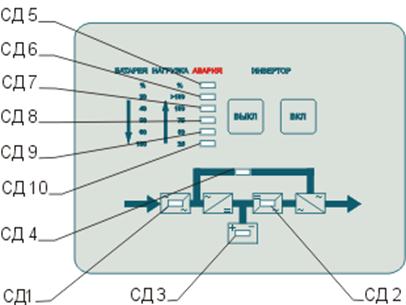

Рисунок 2.1 - Передняя панель блока ИБП

На передней панели блока расположены кнопки управления ИБП "ВКЛ/ВЫКЛ инвертор", светодиодные индикаторы для отображения текущего состояния (режима работы) ИБП и светодиодная индикаторная линейка, указывающая % нагрузки при сетевом режиме или % остаточной емкости батареи при автономном режиме.

На задней панели (смотреть, рисунок. 2.2 а, б) расположены сетевой разъем, компьютерные и стандартные розетки для подключения нагрузок, разъем для подключения дополнительных внешних аккумуляторных модулей, сетевой выключатель, автомат защиты, коммуникационный порт RS-232 (разъем DB9).

Рисунок.2.2 - Задняя панель блока ИБП:

1-разъем сетевой;

2-автомат защиты сетевой;

3-вентилятор;

4 -разъем интерфейсный DB-9;

5-разъем защиты линии связи;

6-разъем для подключения внешних АБ;

7-разъем выходной компьютерный,

8-розетка выходная стандартная, 9-колодка клеммная нагрузочная.

Структурная схема ИБП представлена на рисунке 2.3.

2.3 Назначения узлов ИБП

- входной сетевой фильтр обеспечивает подавление выбросов напряжения при переходных процессах в сети и осуществляет фильтрацию высокочастотных помех;

- выпрямитель и корректор коэффициента мощности обеспечивают преобразование напряжения сети переменного тока в стабилизированное напряжение постоянного тока, обеспечивая при этом практически синусоидальную форму тока, потребляемого из сети. Это позволяет обеспечить входной коэффициент мощности близким к единице;

- инвертор преобразует напряжение постоянного тока в синусоидальное напряжение с частотой 50 Гц. Силовые транзисторы инвертора коммутируются с частотой 20 кГц, обеспечивая высокую надежность и точность формирования выходного напряжения. Энергия постоянного тока поступает на вход инвертора от сети или от аккумуляторной батареи, причем переход от одного режима к другому происходит мгновенно;

- преобразователь DC/DC обеспечивает повышение напряжения аккумуляторной батареи (АБ) до уровня, необходимого для надежной работы инвертора;

- зарядное устройство обеспечивает подзаряд АБ при работе ИБП в сетевом режиме. В качестве АБ используются последовательно включенные герметичные (необслуживаемые) свинцово-кислотные аккумуляторы;

- BYPASS - автоматически обеспечивает альтернативный путь для подключения нагрузки непосредственно к сети при аномальных режимах работы ИБП (перегрузке, перегреве, выходе из строя одного из узлов ИБП).

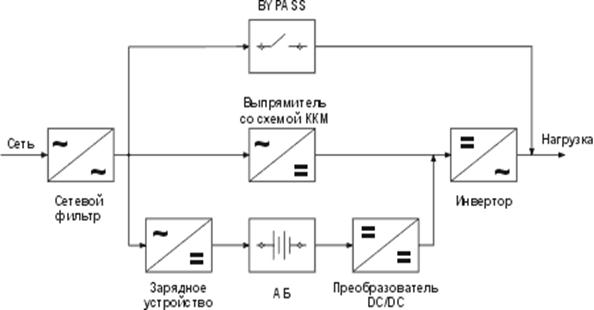

Рисунок 2.3 - Структурная схема ИБП

При работе в режиме Bypass нагрузка не будет защищена от искажений и отклонений напряжения, присутствующих в сети.

2.4 Режимы работы ИБП

В зависимости от состояния сети и величины нагрузки ИБП может работать в различных режимах: сетевом, автономном, Bypass и других.

Сетевой режим - режим питания нагрузки энергией сети.

При наличие сетевого напряжения в пределах допустимого отклонения и нагрузки, не превышающей максимально допустимую, ИБП работает в сетевом режиме. При этом режиме осуществляется:
