Разработка универсального источника бесперебойного питания

Данные ИБП имеют хорошие параметры и высокую цену. Поэтому, возникает необходимость в дешевых и надежных ИБП, которые не уступают по характеристикам их зарубежным аналогам и даже превосходят.

1.2 Обзор и анализ структурных схем систем бесперебойного питания. Описание структурных схем

Источник бесперебойного питания — автоматическое устройство, которое обеспечивает питание нагру

зки при полном исчезновении напряжения во внешней электросети, например в результате аварии или от недопустимо высокого отклонения параметров напряжения сети от номинальных значений. Пари этом ИБП использует для аварийного питания нагрузки энергию аккумуляторных батарей.

Рассмотрим несколько основных типов построения структурных схем ИБП:

- ИБП резервного типа;

- линейно-интерактивный ИБП;

- ИБП с двойным преобразованием напряжения;

- ИБП резервного типа (Off-Line или standby);

- ИБП типа Off-Line.

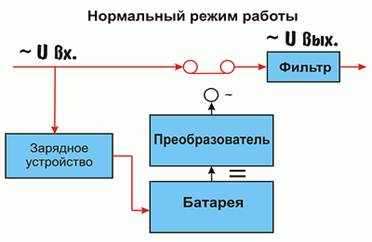

Рисунок. 1.1 - ИБП типа Off-Line

Источник бесперебойного питания, выполнен по схеме с коммутирующим устройством, которое в нормальном режиме работы обеспечивает подключение нагрузки непосредственно к внешней электросети, а в аварийном переводит ее на питание от аккумуляторных батарей.

Преимуществом ИБП резервного типа является его простота и невысокая стоимость, а недостатком – ненулевое время переключения (~4 мс) на питание от аккумуляторов и более интенсивная их эксплуатация, потому что ИБП переводится в аварийный режим при любых неисправностях в электросети.

ИБП резервного типа, как правило, имеет небольшую мощность и применяется для обеспечения гарантированного электропитания отдельных устройств (персональных компьютеров, рабочих станций, офисного оборудования) в регионах с хорошим качеством электросети.

Линейно-интерактивный (Line-Interactive) .

Источник бесперебойного питания, выполненный за схемой с коммутирующим устройством (Off-Line), дополненный стабилизатором входного напряжения на основе автотрансформатора с переключающимися обмотками.

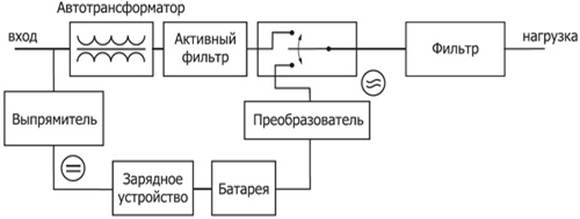

Рисунок. 1.2 - ИБП, тип Line-Interactive

Основное преимущество линейно-интерактивного ИБП по сравнению с источником резервного типа заключается в том, что он способен обеспечить нормальное питание нагрузки при повышенном или пониженном напряжении электросети (самый распространенный вид неисправностей в отечественных линиях электроснабжения) без перехода в аварийный режим. В итоге повышается срок службы аккумуляторных батарей. Недостатком линейно-интерактивной схемы является ненулевое время переключения (~4 мс) нагрузки на питание от батарей.

По эффективности линейно-интерактивные ИБП занимают промежуточное значение между простыми и относительно дешевыми резервными источниками (Off-Line) и высокоэффективными, но и более дорогими источниками с двойным преобразованием напряжения (On-Line). Как правило, линейно-интерактивные ИБП применяют для обеспечения гарантированного питания персональных компьютеров, рабочих станций, файловых серверов, узлов локальных вычислительных сетей и офисного оборудования. Механизм автоматической регулировки напряжения построен на основе автотрансформатора с переключающимися обмотками. Применяется в ИБП, собранных по линейно-интерактивной схеме, для ступенчатой корректировки входного напряжения в сторону его повышения. Число обмоток регулятора определяет диапазон входных напряжений, при которых ИБП обеспечивает нормальное питание нагрузки без перехода в аварийный режим работы. В ИБП такой структуры, в среднем, диапазон допустимого изменения входного напряжения составляет от -20% к +20% от номинального значения 220 В.

ИБП с двойным преобразованием напряжения (On-Line)

Источник бесперебойного питания, в котором входное переменное напряжение сначала преобразуется выпрямителем в постоянную, а затем посредством инвертора опять в переменную – является источником с двойным преобразованием напряжения (энергии) (On-Line). Аккумуляторная батарея постоянно подключена к выходу выпрямителя и ко входу инвертора и питает последний в аварийном режиме.

Такая схема построения ИБП позволяет обеспечить практически идеальное питание нагрузки при любых неполадках в сети (включая фильтрацию высоковольтных импульсов и электромагнитных помех) и характеризуется нулевым временем переключения в аварийный режим без возникновения переходных процессов на выходе устройства.

К недостаткам схемы с двойным преобразованием напряжения стоит отнести ее сравнительно большую сложность и как следствие — более высокую стоимость.

ИБП On-Line типа применяют в случаях, когда из-за тех или иных причин, имеются повышенные требования к качеству электропитания нагрузки, которая может быть в роли узлов локальных вычислительных сетей (сетевое оборудование, файловые серверы, рабочие станции, персональные компьютеры), оборудование вычислительных залов, системы управления технологическим процессом.По схеме с двойным преобразованием (On-Line) построены, например, модели PW5125RM компании Powerware. Они оснащены плавным стабилизатором входного напряжения, благодаря которому диапазон допустимых значений входного напряжения, при которых источник не переходит на питание от батарей, составляет от 166 до 276 Вольт.

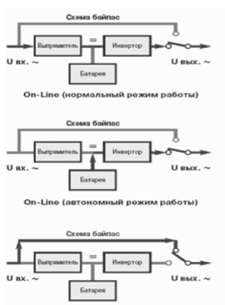

Рисунок. 1.3 - ИБП, тип On-Line.

В таких схемах присутствует режим Bypass — питание нагрузки отфильтрованным напряжением электросети в обход основной схемы ИБП. Переключение в режим Bypass, который поддерживается внутренней схемой ИБП или специальным внешним модулем, может выполняться автоматически или вручную. ИБП, который имеет соответствующую встроенную схему, автоматически переходит в режим Bypass по команде устройства управления, при перегрузке электросетей или при выявлении неисправности в важных узлах ИБП. Таким способом нагрузка защищается не только от сбоев в электросети, но и от неполадок в самом ИБП. Возможность ручного включения режима Bypass предусматривается на случай проведения профилактического обслуживания ИБП или замены его узлов без отключения нагрузки.

Схема типа Off-Line является более простой и дешевой. Соответственно разрабатываемый в данном дипломном проекте источник бесперебойного питания тоже построим по этому принципу.

Однако усовершенствованные узлы функциональной схемы и соответственно характеристики позволят получить более востребованное и конкурентно-способное изделие с лучшими параметрами эксплуатации и меньшей ценой, чем его зарубежные аналоги.

1.3 Обоснование выбора элементов схемы

Источник бесперебойного питания должен обеспечивать круглосуточную работу любого устройства, которое подключено к нему, с сохранением выходных параметров, поэтому к нему выдвигаются жесткие требования, как к конструкции, так и к выбору элементов схемы.

Условно элементы схемы можно разделить на элементы общего применения и специальные.
