Источники питания электронных устройств

При питании аппаратуры от однофазной сети переменного тока находят применение выпрямители однополупериодные, двухполупериодные с выводом средней точки, мостовые, с удвоением напряжения и с умножением напряжения.

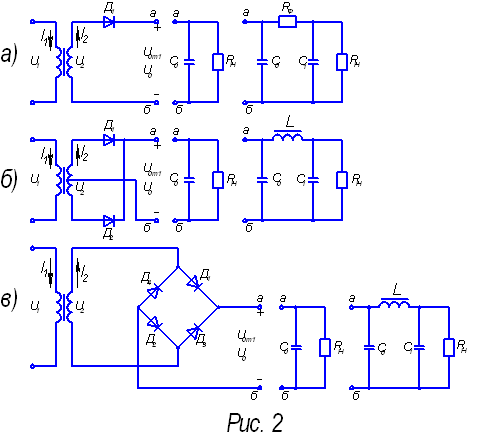

Однополупериодный выпрямитель (рис. 2,а) применяется в основном с емкостным, Г- и П-образными фильтрами RC. Кенотронные вентили применяют на мощности до 10—15 Вт, а с полупроводнико

выми — до 2—3 Вт. Преимущества однополупериодного выпрямителя — минимальное число элементов, невысокая стоимость, в выполнении с полупроводниковыми вентилями — возможность работы без трансформатора. Недостатки — низкая частота пульсаций, относительно высокие обратное напряжение на вентиле, плохое использование трансформатора, подмагничивание сердечника трансформатора постоянным током.

Двухполупериодный выпрямитель с выводом средней точки (рис. .2, б) работает в основном с емкостным и Г- и П-образными фильтрами LC. С кенотронными вентилями применяется на выпрямленные напряжения 200—600В и токи нагрузки 50—500 мА, с полупроводниковыми вентилями — на выпрямленные напряжения до 100 В и токи нагрузки до 500 мА. Основные преимущества — повышенная частота пульсации, минимальное число вентилей, возможность использования вентилей с общим катодом или общим анодом (для полупроводниковых — возможность применения общего радиатора без изоляции вентилей). Недостатки — усложненная конструкция трансформатора, худшее использование трансформатора по сравнению с выпрямителями по мостовой схеме и с удвоением напряжения, повышенное обратное напряжение на вентиле.

Однофазный мостовой выпрямитель (рис. 2,в) обладает лучшими техник0- экономическими показателями. Применяется в, основном с емкостным Г- и П образными фильтрами LC. Выполняется с полупроводниковыми вентилями на напряжения до 400 В и ток нагрузки до 1 А. Достоинства вентиля — повышенная частота пульсации, низкое обратное напряжение, хорошее использование трансформатора, возможность работы без трансформатора.

Недостатки — повышенное падение напряжения в вентильном комплекте, невозможность установки однотипных полупроводниковых вентилей на одном радиаторе без изолирующих прокладок.

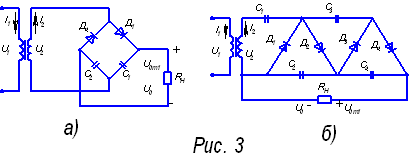

Выпрямители с удвоением напряжения (схема Латура) (рис. 3, а) применяются в высоковольтных выпрямителях. Могут использоваться как полупроводниковые, так и кенотронные вентили. С полупроводниковыми вентилями выпрямители используются на напряжения 300—1000 В и ток нагрузки до 200 мА, с кенотронными вентилями — на напряжения более 1000 В и ток нагрузки до 100 мА. Выпрямители с удвоением напряжения обладают следующими преимуществами: повышенная частота пульсации, пониженное обратное напряжение, хорошее использование трансформатора, возможность работы без трансформатора. Недостатки — невозможность установки однотипных полупроводниковых вентилей на одном радиаторе без изоляции, возможность появления пульсации с частотой сети.

Выпрямители с умножением напряжения (рис. 3, 6) применяются в высоковольтных выпрямителях при напряжениях свыше 1000 В и выходных мощностях до 5—10 Вт, например, для питания электронно-лучевых трубок.

1.2 Сглаживающие фильтры и их параметры

Для уменьшения переменной составляющей выпрямленного напряжения, т.е. для ослабления пульсации, между выпрямителем и нагрузкой включается сглаживающий фильтр.

Основной параметр сглаживающих фильтров— коэффициент сглаживания q, определяемый как отношение коэффициента пульсации на входе фильтра к коэффициенту пульсации на его выходе, т. е. на нагрузке . Коэффициент пульсации на входе фильтра , где и — амплитуда первой гармоники и постоянная составляющая выпрямленного напряжения.

Коэффициент пульсаций на выходе фильтра, где и — амплитуда первой гармоники и постоянная составляющая напряжения на нагрузке. Он задается требованиями радиоаппаратуры к питающему напряжению. Коэффициент пульсации на выходе выпрямителя известен после выбора схемы выпрямителя и определения его параметров. Отношение этих коэффициентов дает необходимый коэффициент сглаживания фильтра.

ЧАСТЬ 2. РАСЧЕТ ОДНОФАЗНЫХ МОСТОВЫХ ВЫПРЯМИТЕЛЕЙ

Исходные данные для выполнения расчетной части курсовой работы для варианта №72:

1) Однофазный мостовой выпрямитель (рис.2в),

2) Номинальное напряжение сети ,

3) Максимальное напряжение сети ,

4) Минимальное напряжение сети ,

5) Частота тока сети ,

6) Коэффициент пульсации ,

7) Номинальное выпрямленное напряжение ,

8) Ток нагрузки выпрямителя .

2.1 Расчет выпрямителей, работающих на емкостных и Г-образных фильтрах RC

1.Нашему заданию соответствует схема выпрямителя (рис.2в). Тогда по подразделу в методических указаниях 2.1 найдем следующие параметры:

2.Определяем сопротивление трансформатора , прямое сопротивление вентиля и по их значениям находим сопротивление фазы выпрямителя (табл. 1). Принимаем: В = 1,2 Т, j = 2А/мм. Тогда в соответствии с таблицей 1 для рис.2в получим:

= 7 Ом.

Для определения сопротивления вентиля в прямом направлении гп„ необходимо ориентировочно выбрать тип вентиля (из приложения 1 в м.у.) определить прямое падение напряжения .

Вентиль выбирается по расчетному среднему выпрямленному току и амплитуде обратного напряжения (табл. 2 м.у.). Он должен быть выбран так, чтобы его максимально допустимое обратное напряжение было больше, чем имеющее место в выпрямителе. Ток должен быть меньше максимально допустимого среднего тока вентиля, указанного в справочнике. В соответствии с таблицей 2:
