Организация сети передачи голоса по IP протоколу на базе распределенной локальной вычислительной сети АГУ

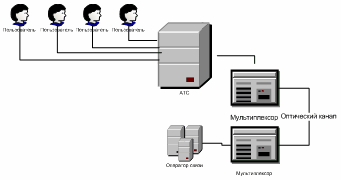

Рис. 2.2. Структура телефонной сети АГУ

Назначение: городская оконечная, опорно-транзитная АТС

Характеристики:

· цифровое качество связи

· значительное сокращение эксплуатационных расходов за счет: - организации единого ЦТО (сопряжение модулей АТС и выносов осуществляется по цифровому стыку Е1 с

сетевым протоколом ТОS); - простота конфигурирования, реконфигурирования, обслуживания и ремонта; - круглосуточного необслуживаемого режима работы

· высокая "живучесть" за счет модульной структуры АТС: неисправность одного модуля оказывает только ограниченное влияние на всю систему, из-за наличия в каждом модуле своей коммутационной машины с рабочими, тестовыми и сервисными программами

· для построения АТС любой конфигурации используется 2 вида ячеек

· абонентский комплект на 10 АЛ, расширение кратно 10

· наличие прямых, удаленных и транзитных абонентов

· наличие 4-х потоков Е1 для коммутации абонентских линий и 4-х потоков Е1 для коммутации внешних каналов в каждом базовом модуле

· полный набор услуг и сервиса для абонентов разного типа АТС

· безвозмездная передача очередных версий программного обеспечения

Отличительные особенности:

· прямое включение (без конвертации) существующих АТС с различными типами сигнализации (ОКС №7, EDSS1, 2ВСК, 1ВСК);

· максимальное использование существующего оборудования с различными линейными кодами (NRZ, AMI, HDB-3);

Таблица 2.1.

Параметры станции ТОС 120

В здании естественного института установлена мини АТС LG GHX-46 имеющая 26 внутренних абонентов и выход в город по 6 телефонным линиям предоставленным филиалом ОАО ЮТК «Связьинформ». В здании факультета иностранных языков установлена мини АТС Siemens HiPath 3550 имеющая 17 внутренних абонентов и выход в город по 4 телефонным линиям предоставленным филиалом ОАО ЮТК «Связьинформ». Для поддержания работоспособности телефонной сети АГУ необходим контроль и обслуживание телефонных станций и их абонентов. В дальнейшем рост числа абонентов телефонной сети АГУ очевиден, поэтому планируется соединение телефонных станций между собой на основе существующей локально-вычислительной сети и внедрение IP-телефонии. Конфигурационные настройки ЦАТС ТОС 120 представлены в приложении 2.

2.3. Описание организации сети IP телефонии

Выбранные устройства

· Маршрутизатор Cisco 3845

· Модуль голосовой почты Cisco Unity Express

· Модуль VWIC-2MFT-E1 на 60 голосовых каналов

· IP-телефоны Cisco

· Цифровая АТС АГУ

Описание организации сети

Маршрутизатор Cisco 3845 подключается к локальной сети интерфейсами Fast Ethernet и к телефонной сети интерфейсами Е1. Маршрутизатор Cisco 3845 выполняет несколько функций. Первая - это функция шлюза между офисной системой IP-телефонии и ТфОП, то есть маршрутизатор сопрягает внутреннюю телефонную систему с городской телефонией. При этом голосовой трафик, передающийся внутри сети в виде IP-пакетов, преобразуется в «голосовой» трафик, традиционный для телефонных сетей общего пользования. Для этого преобразования используются сигнальные процессоры называемые DSP-кодеками.

Вторая функция, выполняемая маршрутизатором - функция коммуникационного сервера Cisco Call Manager Express. Коммуникационный сервер – это устройство, которое управляет установлением соединений между IP-телефонами внутри офиса и с внешними абонентами. Телефонный аппарат после включения регистрируется на коммуникационном сервере, получает принадлежащий ему номер и другие индивидуальные настройки. После этого телефон может осуществлять звонок. Установление вызова при этом происходит через коммуникационный сервер.

Третья функция, выполняемая маршрутизатором Cisco 3845 - это функция сервера голосовой почты. Для этого в шасси маршрутизатора устанавливается модуль голосовой почты Cisco Unity Express, имеющий встроенный жесткий диск для хранения приветствий и записи голосовых сообщений. В спецификации оборудования предусмотрена лицензия на 100 пользователей голосовой почты. В состав маршрутизатора входит десять аналоговых телефонных портов типа FXS для подключения факсов и радиотелефонов.

На рабочих местах пользователей устанавливаются IP-телефоны Cisco. Телефоны Cisco 7960G/7970G имеют больший по сравнению остальными моделями дисплей и большее количество функциональных клавиш.

Кроме того, для работы секретарей рекомендуется к телефонам Cisco 7960G подключить блок расширения функциональных клавиш Cisco 7914. Все IP-телефоны подключаются к сети интерфейсами Fast Ethernet. При использовании данных моделей IP-телефонов пользовательские компьютеры подключаются не к коммутаторам ЛВС напрямую, а к IP-телефонам, имеющим для этих целей дополнительный порт Fast Ethernet.
