Организация сети передачи голоса по IP протоколу на базе распределенной локальной вычислительной сети АГУ

Для передачи речевой информации комитет IETF предлагает использовать протокол RTP, но сам протокол SIP не исключает возможность применения для этих целей других протоколов.

Протокол SIP предусматривает организацию конференций трех видов:

· в режиме многоадресной рассылки (multicasting), когда информация передается на один multicast-адрес, а затем доставляется сетью конечным адре

сатам;

· при помощи устройства управления конференции (MCU), к которому участники конференции передают информацию в режиме точка-точка, а оно, в свою очередь, обрабатывает ее (т.е. смешивает или коммутирует) и рассылает участникам конференции;

· путем соединения каждого пользователя с каждым в режиме точка-точка.

· Протокол SIP дает возможность присоединения новых участников к уже существующему сеансу связи, т.е. двусторонний сеанс может перейти в конференцию.

· Следует отметить то. что разработаны методы совместной работы этого протокола с преобразователем сетевых адресов - Network Address Translator (NAT).

Адресация протокола SIP

Для организации взаимодействия с существующими приложениями IP-сетей и для обеспечения мобильности пользователей протокол SIP использует адрес, подобный адресу электронной почты. В качестве адресов рабочих станций используются специальные универсальные указатели ресурсов - URL (Universal Resource Locators), так называемые SIP URL.

SIP-адреса бывают четырех типов:

· имя@домен;

· имя@хост,

· имя@IР-адрес;

· №телефона@шлюз.

Таким образом, адрес состоит из двух частей. Первая часть - это имя пользователя, зарегистрированного в домене или на рабочей станции. Если вторая часть адреса идентифицирует какой-либо шлюз, то в первой указывается телефонный номер абонента.

Во второй части адреса указывается имя домена, рабочей станции или шлюза. Для определения IP-адреса устройства необходимо обратиться к службе доменных имен - Domain Name Service (DNS). Если же во второй части SIP-адреса размещается IP-адрес, то с рабочей станцией можно связаться напрямую.

В начале SIP-адреса ставится слово, указывающее, что это именно SIP-адрес, т.к. бывают и другие. Ниже приводятся примеры SIP-адресов:

· sip: als@rts.loniis.ru

· sip: user1@192.168.100.152

· sip: 294-75-47@gateway.ru

3.17. Принцип работы VPN

В своей простейшей форме виртуальные частные сети соединяют множество удаленных пользователей или удаленные офисы с сетью предприятия. Схема соединения для связи с отсутствующими служащими или с представительствами компании в других городах и странах очень проста. Удаленный пользователь посылает информацию в точку присутствия местного сервис–провайдера (ISP), затем вызов шифруется, проходит через Интернет и соединяется с сервером предприятия абонента. (рис. 3.14.)

Таким образом, работа VPN основана на формировании туннеля между двумя точками Интернета. Обычно, в самых распространенных случаях, клиентский компьютер устанавливает с провайдером стандартное соединение РРР, после чего подключается через Интернет к центральному узлу. При этом формируется канал VPN, представляющий собой туннель, по которому можно производить обмен данными между двумя конечными узлами. Этот туннель непрозрачен для всех остальных пользователей этого провайдера, включая самого провайдера.

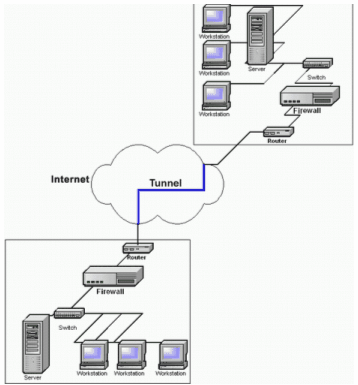

Рис. 3.14. Схема организации VPN

Основным преимуществом VPN перед выделенными каналами обычно называют сохранение денег компании.

4. Экономический и социальный эффект от внедрения проекта

4.1. Технико-экономическое обоснование проекта

В Астраханском государственном университете существует IP сеть. Она построена с использованием маршрутизатора Cisco 3845 Series Integrated Services Routers и коммутаторов Cisco Systems серии Catalyst 2950. Использование этого оборудования дает возможность организовать сеть передачи голоса и факсимильных данных по IP протоколу.

В связи с повышением абонентской платы за использование телефонной сети, IP телефония становится более актуальным и выгодным вариантом передачи голоса и факсимильных данных.

Обычные телефонные звонки требуют разветвленной сети связи телефонных станций, связанных закрепленными телефонными линиями, подвода волоконно-оптических кабелей и спутников связи. Высокие затраты телефонных компаний приводят для нас к дорогим междугородным разговорам. Выделенное подключение телефонной станции также имеет много избыточной производительности или времени простоя в течение речевого сеанса.

Интернет-Телефония частично основывается на существующей сети закрепленных телефонных линий. Но главное, она использует самую передовую технологию сжатия наших голосовых сигналов, и полностью использует емкость телефонных линий. Поэтому пакеты данных от разных запросов, и даже различные их типы, могут перемещаться по одной и той же линии в одно и тоже время.

Уменьшение расходов, связанных с перемещением сотрудников. Пользователи могут перемещаться с одного места на другое в пределах компании; для того чтобы начать работу на новом месте, им нужно просто зарегистрироваться в системе, используя IP-телефон Cisco. Далее этому телефону присваиваются настройки пользователя и его телефонный номер.

4.2. Экономия на междугородных и международных разговорах

Первым из экономических факторов является экономия на междугородных и международных телефонных разговорах за счет передачи голосового трафика через глобальные сети передачи данных. В более длительной перспективе серьезными факторами сокращения затрат становятся объединение функций управления всеми соединениями для выхода в глобальные сети, использование Интернет, коммутация локальных и международных телефонных разговоров через единый маршрутизатор/голосовой шлюз.

4.3. Ускоренная окупаемость капитальных затрат

Экономическим стимулом является сокращение затрат на приобретение и обслуживание оборудования. Технология передачи данных развивается гораздо быстрее, чем индустрия телефонных станций. Жизненный цикл продукта в сетевой индустрии составляет до полутора лет на фоне ежегодного снижения стоимости самого сетевого оборудования. Вероятный эволюционный путь продуктов IP-телефонии не будет отклоняться от пути развития оборудования для передачи данных. Речь идет о постепенном снижении цен, росте функциональности за счет высокоуровневой интеграции продуктов и внедрения технологий следующего поколения. Эти факторы ведут к снижению стоимости владения системами IP-телефонии до значительно более низкого уровня, чем в случае традиционных систем телефонии.

В таблице представлены основные показатели сравнительного анализа базового и внедряемого вариантов. Данные междугородных переговоров были взяты за один месяц и сложены из предоставляемых телефонных услуг компаниями ЮТК и Астел. (Табл. 4.1)

Таблица 4.1.

Сводная таблица цен необходимого оборудования для данного проекта
