Организация сети передачи голоса по IP протоколу на базе распределенной локальной вычислительной сети АГУ
Рис. 3.6. Модуль Cisco Systems VWIC-2MFT-E1 на 60 голосовых каналов.
3.7. Подключение цифровой АТС АГУ к маршрутизатору Cisco 3845
Маршрутизатор Cisco 3845 подключается к локальной сети интерфейсами Fast Ethernet и к ЦАТС ТОС-120 интерфейсами Е1 (рис. 3.7.). Это позволит АТС АГУ перевести на IP-телефонию, а соответст
венно все телефонные аппараты Астраханского государственного университета (рис. 3.8.).

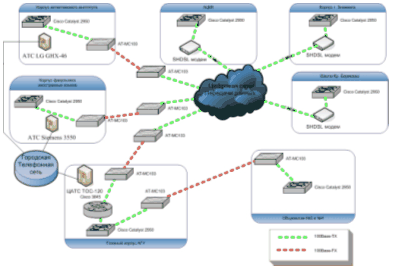

Рис. 3.7. Структура сети АГУ с технологией IP телефонии.
Внедрение IP-телефонии позволило соединить телефонные станций естественного института, корпуса иностранных языков и главного корпуса АГУ между собой на основе существующей локально-вычислительной сети.

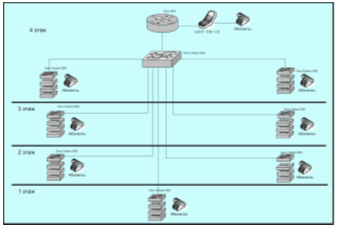

Рис. 3.8. Структура сети главного корпуса АГУ с технологией IP телефонии.
Вся архитектура IP-сети является довольно сложной. Узловыми точками всей системы интернет-телефонии являются специальные шлюзы (Gateways) или так называемые IP-сервера. Именно в них происходит взаимодействие между обычной телефонной сетью и IP-сетью. В шлюзах аналоговые сигналы из телефонной сети преобразуются (зашифровываются) в электронные пакеты для IP-сети и наоборот. Шлюз производит поиск другого, наиболее подходящего, удаленного шлюза из расчета максимально близкого его расположения к вызываемому абоненту. Шлюз также производит ответ на запрос вызывающего абонента.
Диспетчер, или модуль-администратор сети (GateKeeper) является также неотъемлемой частью сети. Он выполняет роль связующего звена между шлюзами. Диспетчер указывает нужные маршруты для направления сигналов, ищет наиболее короткий путь для прохождения сигнала между двумя шлюзами. Занимается вопросами мониторинга и администрирования всей системы и управляет системой билинга.
Система билинга выполняет функцию правильного определения персонального номера абонента и проверку его пароля, занимается ведением баз данных всех переговоров различных абонентов (учитывает продолжительность каждого разговора, остаток средств на счету, автоматически исключает из счета абонента стоимость данного разговора). Управляет системой взаиморасчетов между клиентом и провайдером IP-телефонии.
3.8. Процесс преобразования звукового сигнала
IP-телефония опирается на две основных операции: преобразование двунаправленной аналоговой речи в цифровую форму внутри кодирующего/декодирующего устройства (кодека) и упаковку в пакеты для передачи по IP-сети. В IP-телефонии используется особая система передачи пакетов со звуковой информацией, что обусловлено спецификой передачи данных по IP-сетям. В традиционных телефонных линиях между абонентами во время разговора создается электрическая цепь, и этим обеспечивается фиксированная пропускная способность для передачи сигнала.
В то время как IP-сеть представляет собой систему, реализующую принцип коммутации и маршрутизации пакетов, и не предоставляет гарантированного пути между точками связи. Вся информация, передаваемая через IP (голос, текст, изображения, и т.п.) разделяется на пакеты данных, имеющие в своем составе адреса точек назначения (приема и передачи) и порядковый номер. Узлы IP направляют эти пакеты по сети до окончания маршрута доставки. После прибытия пакетов к точке назначения, для восстановления исходного объема упорядоченных данных используются порядковые номера пакетов. Для приложений, где не важен порядок и интервал прихода пакетов, таких как e-mail, время задержек между отдельными пакетами не имеет решающего значения. IP-телефония является одной из областей передачи данных, где важна динамика передачи сигнала, которая обеспечивается современными методами кодирования и передачи информации. Для обеспечения стабильной телефонной связи по IP-сетям введены специальные протоколы передачи данных, например, протокол SIP.
3.9. Настройка Cisco CallManager
После установки Cisco CallManager на сервер необходимо произвести его настройку. Доступ к Cisco CallManager осуществляется через Internet Explorer по адресу https://localhost/CCMAdmin/ (только через HTTPS). Набрав имя и пароль и попав в основное меню Cisco CallManager, необходимо сделать следующее.
1) Выбрать пункты меню System – Server, выбрать существующий сервер через систему поиска или создать новый. Настройка сервера требует ввода следующих параметров.
Host Name/IP Address – если в сети Cisco CallManager настроен DNS-сервер, можно использовать имя хоста (необходимо сначала настроить DNS-сервер на правильное разрешение имени сервера Cisco CallManager в его IP-адрес).
MAC Address – MAC-адрес сетевой карты сервера. Если планируется иногда перемещать сервер с места на место, необходимо ввести MAC-адрес, чтобы клиенты всегда однозначно его идентифицировали. В противном случае заполнение этого поля необязательно.
Description – описание сервера.
2) Выбрать пункты меню System - CallManager, выбрать существующий Cisco CallManager через систему поиска или создать новый. Настройка Cisco CallManager требует ввода следующих параметров. Cisco CallManager Server – выбрать сервер (из созданных в п. 1), на котором установлен Cisco CallManager. Только один сервер настраивается на один экземпляр Cisco CallManager.
Cisco CallManager Name – ввести имя, назначенное этому экземпляру Cisco CallManager.
Description – описание Cisco CallManager.
Starting Directory Number – первый номер из числа тех, которые будут использоваться при автоматической регистрации устройств.
Ending Directory Number - последний номер из числа тех, которые будут использоваться при автоматической регистрации устройств. Если правильно указаны первый и последний номера, автоматическая регистрация будет включена. Если первый и последний номера одинаковы, автоматическая регистрация будет выключена.
Partition – выбрать раздел (позволяет использовать несколько групп номеров для автоматической регистрации устройств), если разделы используются.
External Phone Number Mask – маска номера при звонке на внешние номера и номеров устройств, для которых номера назначены через систему авторегистрации. Если маска вводится целиком цифрами, например, 89534760000, такой номер будет подставляться вместо любого внутреннего номера при звонке во внешнюю сети. Если введен номер с маской, например, 8953476ХХХХ, то вместо последний 4 цифр (в данном примере) будет подставляться номер устройства.
Auto-registration Disabled on this Cisco CallManager – по умолчанию авторегистрация выключена по соображениям безопасности. Для включения снимите отметку.
Ethernet Phone Port – порт для связи Cisco CallManager с телефонами. По умолчанию 2000, если он занят, то любой свободный из диапазона 1024-49151.
Digital Port - порт для связи Cisco CallManager с Cisco Access Digital Trunk Gateway’ями. По умолчанию 2001, если он занят, то любой свободный из диапазона 1024-49151.
