Структурированная кабельная система на 292 порта зданий гимназии

Содержание

1. Общие сведения . 5

1.1 Полное наименование системы и ее условное обозначение 5

1.2 Перечень нормативной документации . 5

2. Назначение и цели создания структурированной кабельной системы (СКС) 7

2.1 Назначение СКС 7

2.2 Цель создания СКС . 7

3. Требования к системе 8

3.1 Требования к системе в целом 8

3.2 Требования к структуре и функционирова

нию системы . 8

3.2.1 Топология СКС 10

3.2.2 Элементы СКС 11

3.2.3 Требования к коммутационному оборудованию 16

3.2.4 Требования к кабелепроводам . 18

3.2.5 Требования к монтажу СКС 19

3.2.6 Требования по телекоммуникационному заземлению 19

3.2.7 Требования к системе администрирования . 19

4. Порядок контроля и приемки системы . 21

4.1 Приборы для тестирования 21

4.2 Процедура тестирования 21

4.2.1 Общие положения программы и методики испытаний 21

4.2.2 Общие требования к условиям, обеспечению и проведению испытаний 22

4.2.3 Требования безопасности . 22

4.2.4 Определяемые характеристики и точность их измерения 23

4.2.5 Методы испытаний и измерений характеристик . 23

4.2.6 Отчетность 23

4.3 Сроки выполнения работ 24

4.4 Условия заключения договора . 24

5. Требования к рабочему проекту 25

5.1 Разделы рабочего проекта 25

1. Общие сведения

1.1 Полное наименование системы и ее условное обозначение

Техническое задание (ТЗ) на оснащение гимназии структурированной кабельной системой (СКС) SchoolNet.

1.2 Перечень нормативной документации

При разработке ТЗ использованы следующие нормативные документы:

СНиП 2.08.02-89 «Общественные здания и сооружения»;

СНиП 11-01-95 «Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительстве предприятий, зданий и сооружений»;

ПУЭ-98 (издание 6 и 7) «Правила устройства электроустановок»;

ГОСТ 34.602-89. «Информационная технология. Комплекс стандартов на автоматизированные системы. Техническое задание на создание автоматизированной системы»;

РД 50-34.698-90. «Методические указания. Информационная технология. Комплекс стандартов и руководящих документов на автоматизированные системы. Автоматизированные системы. Требования к содержанию документов»;

ГОСТ 2.106-96. «Единая система конструкторской документации. Текстовые документы»;

ISO/IES DIS 11801 – Standard for Testing Installed Cable (Стандарт для тестирования проложенного кабеля);

ANSI/TIA/EIA-568-B – Commercial Building Telecommunication Wiring Standard (Стандарт кабельных телекоммуникаций офисных зданий);

ANSI/TIA/EIA-569-А – Commercial Building Standard for Telecommunications Pathways and Spaces (Стандарт для телекоммуникационных трасс и помещений офисных зданий);

ANSI/TIA/EIA-606 – Administration Standard for Telecommunication Infrastructure in Commercial Buildings (Стандарт администрирования телекоммуникационной инфраструктуры офисных зданий);

ANSI/TIA/EIA-607 – Grounding and Bounding Requirements for Telecommunication in Commercial Buildings (Требования к системе выравнивания потенциалов и заземления для телекоммуникаций офисных зданий);

CENELEC EN 50173 - Information Technology. Generic cabling systems.

EN 50082-1:1992 – Electromagnetic Compatibility Generic Immunity Standard (Part 1 – Residential Commercial Light Industry);

EN 55022:1987 – Limits and Methods of Measurement of Interference Characteristics of Information Technology Equipment;

pr EN 55024 – Immunity of Information Technology Equipment (Part 2 – Electrostatic Discharge Requirement, Part 3 – Immunity of Radial Frequency Fields, Part 6 – Immunity of Continuous Conducted Interference);

Технические условия, сертификаты соответствия и пожарной безопасности на применяемое оборудование.

2. Назначение и цели создания структурированной кабельной системы (СКС)

2.1 Назначение СКС

СКС SchoolNet предназначена для оснащения гимназии кампусной компьютерной сетью. Сеть охватывает 2 корпуса: 1 корпус, для средней и старшей школы, содержит 150 классов, 2 из которых компьютерные, на 5 этажах, учительская и кабинет директора; 2 корпус, для младшей школы, содержит 100 классов, 1 из которых компьютерный, на 3 этажах.

2.2 Цель создания СКС

СКС с открытой архитектурой SchoolNet создается в помещениях гимназии для организации локальной вычислительной сети (ЛВС) с целью:

Обмена данными в кампусной сети гимназии;

Доступ к ресурсам сети Интернет;

Обеспечения надежных каналов передачи информации в пределах кампусной сети;

Подготовки основы для создания единого информационного пространства на территории гимназии;

Обеспечение систем безопасности и иных общественных сервисов на территории развертывания сети.

3. Требования к системе

3.1 Требования к системе в целом

Проектируемая кабельная система должна отвечать следующим требованиям:

Структурированность. Кабельная система должна быть выполнена в соответствии с принципами построения СКС, как это определено в спецификациях международного стандарта EIA/TIA 568A. Структура кабельной системы должна быть полностью адекватной структуре построения ЛВС с точки зрения активного сетевого оборудования.

Гибкость. Кабельная система должна обеспечивать простое подключение оконечного оборудования, а также его перемещение внутри здания без перестройки кабельной системы (т.е. без изменения структуры кабельной системы и перепрокладки кабельных трасс).

Высокая пропускная способность. Кабельные каналы между портами активного сетевого оборудования должны обеспечивать на любых участках скорость передачи данных не менее 100 Мб/с.

Надежность. Кабельная система должна быть устойчивой к отказам за счет избыточности и универсальности портов для подключения оконечного оборудования, а также за счет обоснованного резервирования кабельных трасс.

Структурированная Кабельная Система должна соответствовать сети класса D и быть сертифицирована на 20-ти летнюю гарантию.

3.2 Требования к структуре и функционированию системы

Согласно концепции СКС кабельная система здания разбивается на две подсистемы: горизонтальную и вертикальную (рис.1).

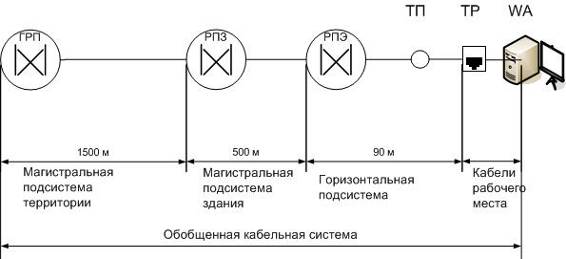

Рисунок 1 – Обобщенная структурная схема СКС

Горизонтальная кабельная разводка охватывает оборудование одного этажа, начинаясь там, где пользователь подключает компьютер, телефон или иное оконечное устройство, и оканчиваясь в распределительных пунктах этажа (РПЭ). Используется четырехпарный кабель “неэкранированная витая пара” категории 5е (рис.2).

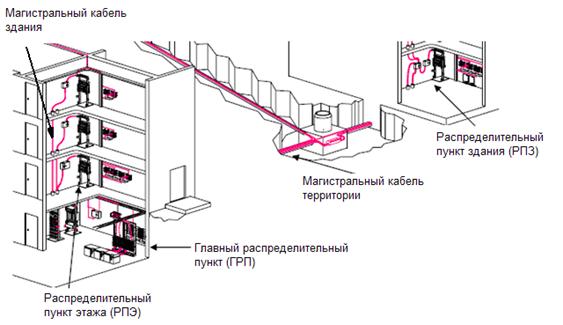

Рисунок 2 – Структурные элементы СКС

Объединение горизонтальных подсистем этажей здания осуществляется с помощью вертикальной кабельной подсистемы через РПЭ, размещаемые на этажах. РПЭ представляет собой монтажный шкаф с установленными кроссовыми и коммутационными патч-панелями, на которых разделываются кабели от рабочих мест, и активным оборудованием – концентраторами или коммутаторами. РПЭ выступает как подчиненный для распределительного пункта здания (РПЗ) и служит для связи горизонтальных кабельных подсистем и основной вертикальной кабельной подсистемы здания.
