Программируемый таймер установки для подводного вытяжения позвоночника

Рабочая среда данного пространства представляет собой совокупность физических, химических, биологических, информационных, социально-психологических и эстетических факторов внешней среды, воздействующей на оператора. Для оценки качества рабочей среды существует система показателей, характеризующих состояние каждого фактора. Эта система включает оптимальный (допустимый) уровень того или иного фак

тора, фактическую его величину, определяемую с помощью инструментальных методов исследования или экспертным путем, а также степень отклонения фактической величины от оптимального уровня, которая выражается в баллах.

Предложена четырех бальная система оценок факторов рабочей среды: 0, 1, 2, 3.

Баллом «0» оцениваются факторы, которые не превышают нормативных или предельно допустимых значений. Если на рабочем месте все факторы оценены баллом «0», то на нем сформирована комфортная рабочая среда.

Баллом «1» оцениваются факторы рабочей среды, величина которых несколько превышает допустимые (оптимальные) уровни. Наличие факторов в рабочей зоне, оцененных баллом «1», характеризует рабочую среду как относительно дискомфортную.

Баллом «2» оцениваются факторы, формирующие тяжелые, вредные или напряженные условия труда, т.е. экстремальную рабочую среду.

Баллом «3» оцениваются факторы, формирующие очень тяжелые, очень вредные или очень напряженные условия труда, т.е. сверхэкстремальную рабочую среду [8].

Задачей в инженерной психологии и технической эстетики в приборостроении является изучение особенностей работы человека-оператора при обслуживании РЭС, раскрытие средних способностей нормальной деятельности оператора при управлении, установление разумных пределов быстроты реакции оператора, выработка требований, способствующих созданию рационального конструкторского решения и оптимальных условий окружающей среды, а также качественное оформление приборов.

Качество внешнего оформления прибора зависит от того, насколько удачно средства обеспечения технических требований сочетаются со средствами обеспечения требований эстетики.

Реализация законченного внешнего вида прибора осуществляется конструктором и дизайнером.

Приборы будут отвечать своему назначению тогда, когда их форма будет проста и выразительна, а отдельные части – подчеркивать основное назначение прибора.

Каждый цветовой фон по-разному оказывает влияние на степень утомляемости зрения. Наиболее утомляет глаз красный и сине-фиолетовый цвета. Наиболее приемлемы желтый, желто-зеленый и голубовато-зеленый цвета и цвета слабой насыщенности.

Конструирование лицевой панели устройства включает выполнение следующих этапов: определение размеров лицевой панели и индикаторов; выбор органов управления; эргономический анализ спроектированной лицевой панели [7].

Размещаемые на панели элементы коммутации, органы управления на ее поверхности компонуются в соответствии с требованиями эргономики и технической эстетики.

Габариты панели выбираются на основе комплексного решения соблюдения эргономических требований по размещению элементов панели и компоновки остальной части устройства РЭС.

В разрабатываемом устройстве имеются следующие органы управления:

1) выключатель двухпозиционный для включения и выключения прибора. На панели в верхнем положении тумблера должно быть написано «ВКЛ.», а в нижнем положении– «ВЫКЛ.». Размер букв и расстояние между ними будет рассчитан ниже.

2) клавиатура, включающая четыре клавиши размером 10х10 мм , первая из которых предназначена для выхода в меню функций, и имеет на поверхности надпись «меню», вторая и третья – клавиши изменения вводимых величин, обозначенные стрелками, и четвёртая – клавиша ввода величины/выбора элементов меню, обозначенная как «ввод»

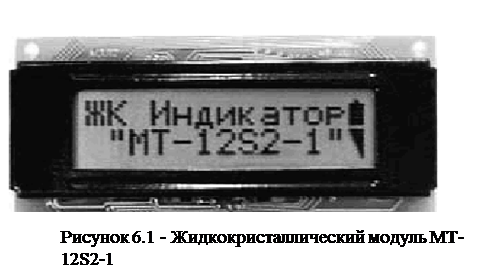

В разрабатываемом устройстве применен микропроцессорный жидкокристаллический модуль для отображения информации (рисунок 6.1) .

Цифровой индикатор располагается по центру панели, а под ним должны быть расположены органы управления датчиками. Угловые размеры знаков находятся в пределах 20 угловых минут. Контраст знаков и фона не менее 3 к 1 [7]. В системе индикации обеспечена возможность регулировки контрастности переменным резистором. Ручка для поворотной регулировки r=3мм.

Максимальная длина лицевой панели определяется исходя из горизонтального и вертикального угловых размеров зоны периферического зрения оператора и требуемого расстояния до панели. Она вычисляется по формуле:

(6.1)

где - требуемое расстояние до лицевой панели (для пульта l=0,5 м);

– горизонтальный угол обзора панели (для зоны периферического зрения

Максимальная высота панели определяется по формуле:

, (6.2)

где – вертикальный угол обзора панели ()

.

Площадь поля зрения на лицевой панели вычисляется по формуле:

(6.3)

.

Отсюда, при числе элементов, размещаемых на панели минимальная площадь панели вычисляется по формуле:

(6.4)

где – число элементов на панели;

м2.

Однако, эта площадь не учитывает установочной площади отдельных элементов, размещаемых на панели. Для определения минимально допустимых размеров панели необходимо найти суммарную установочную площадь элементов по формуле:

(6.5)

где – установочная площадь i-го элемента;

Для дальнейших расчетов примем площадь панели равную , так как она больше чем .

С целью уменьшения габаритов и веса, фактическую площадь лицевой панели выбирают из соотношения:

(6.6)

где – коэффициент использования площади ();
