Особенности бетоносмесительной установки фирмы Stetter

Содержание отчета

Введение

1. Основные направления деятельности НПО «Мостовик»

2. Бетоносмесительный узел STETTER (Германия)

3 Детали узлов и блоков систем БСУ фирмы Stetter

3.1 Двухваловый смеситель циклического действия (BHS)

3.1.1 Принцип работы и действия

3.1.2 Загрузка и разгрузка смесителя

3.2 Электромеханические весы (Stetter)

3.2.1 Тензодатчи

ки RSC (НВМ)

3.3 Силос связующих материалов

4. Система управления бетоносмесительной установкой MC400

5. Процесс дозирования

Введение

Научно-производственное объединение «Мостовик» ведет историю с 1983 года.

Базовый принцип объединения – генерация и комплексный подход к реализации проектов: от изысканий и проектирования, изготовления строительных конструкций, строительно-монтажных работ до сдачи объекта в эксплуатацию.

Годовой объем строительно-монтажных работ, выполненных предприятием в 2006 году, составляет 5,3 млрд. рублей, в 2007 - 7 млрд руб, в 2008 г. - более 11 млрд рублей.

Общая численность сотрудников компании с учетом дочерних предприятий более 10 000 человек.

1. Основные направления деятельности НПО «Мостовик»

Основные направления деятельности Научно-производственного объединения «Мостовик»

- проектирование;

- строительство объектов транспортного и специального назначения различной степени сложности;

производство сложных строительных конструкций.

В структуре НПО «Мостовик»:

- проектные подразделения (более 350 человек);

- 14 строительно-монтажных управлений;

- завод металлоконструкций с уникальным для России технологическим комплексом;

- заводы железобетонных изделий;

- управление механизации (более 500 единиц спецтехники);

- крановый и лифтовый заводы;

- завод по производству кирпича;

- ремонтно-механический завод;

- деревообрабатывающее производство;

- собственный порт на Иртыше и другие подразделения;

- 15 филиалов и дочерних предприятий.

По проектам, выполненным специалистами объединения, построено более 250 объектов транспортного, специального и промышленного назначения на территории России и за ее пределами.

Наиболее крупные проекты:

- проектирование и строительство самого крупного в мире вантового моста на остров Русский в г. Владивостоке;

- проектирование и поставка металлоконструкций «Живописного» моста через р. Москву в Серебряном бору в столице России;

- проектирование и строительство Бутовской линии Московского метрополитена – первый для российского метростроения опыт строительства «лёгкого» метро;

- строительство 700-метрового моста через Иртыш на севере Омской области; реализация столь сложного проекта в рамках одного предприятия - проектирование, изготовление металлоконструкций и монтаж - случай для России уникальный и на сегодняшний день единственный в истории отечественного мостостроения;

- воссоздание памятника архитектуры, истории и культуры – Омского Успенского кафедрального собора;

- метростроительный комплекс Омской области;

- строительство тоннельных участков международного газопровода «Россия-Турция»;

- проектирование объектов транспортной инфраструктуры Сочи в рамках подготовки к Олимпиаде 2014 г.

2. Бетоносмесительный узел STETTER (Германия)

Производительность – 150 м3 бетона в час. Узел оснащен двумя двухвалковыми смесителями фирмы BHS объемом 2 м3 каждый. Технология разгрузки позволяет производить выдачу бетона автобетосмесителям, а также отдавать бетонную смесь с помощью адресной подачи кюбелем непосредственно на участок формовки. В состав БСУ входит экологически чистый и экономичный источник теплоэнергии TURBOMATIC и технологическое оборудование для восстановления бетона из остатков раствора.

Особенностями данной бетоносмесительной установки стали:

1) вертикальная конфигурация делает БСУ более компактным;

2) Завод имеет два силоса для связующего материала с возможностью установки третьего силоса, каждый силос имеет по две воронки выгрузки – по одной для каждого смесителя, что позволяет осуществлять наполнение любого смесителя необходимым сортом связующего материала;

3) применение двух двухвалковых смесителей объемом 2,25 м³ каждый позволит производить бетон одновременно для нужд производства ЖБИ и выпускать товарный бетон с погрузкой в автобетоносмесители.

Комбинация из двух двухвалковых смесителей позволит делать работы по техническому обслуживанию одного из смесителей одновременно с производством бетона другим смесителем, т.е. без полной остановки БСУ;

4) конвейер поднимает поступающие заполнители в бункер разгрузки на высоту до + 31 м. Затем конвейерный наклонный распределитель раскладывает заполнители по 5 разным вертикальным резервуарам;

5) поскольку завод предназначен для круглосуточной и круглогодичной работы, он оснащен очень надежной и экономичной "центральной системой отопления" с парогенератором финской фирмы «TURBOMATIK»;

6) установленная рядом рециклинговая установка RA-20 позволит решить проблему с остатками бетона и вернуть в производство около 0,1 м³ инертных материалов с каждого миксера.

Рециклинговая установка предназначена для переработки и утилизации остатков бетона из автобетоносмесителей и автобетононасосов по окончании рабочего цикла. Остатки бетона, разбавленные водой, сливаются в установку, которая разделяет смесь на инертные компоненты и воду с цементным молоком. Инертные после промывки могут быть повторно использованы при производстве бетона; вода стекает в специальные резервуары, оснащённые активаторами, поддерживающими твёрдые частицы во взвешенном состоянии. В дальнейшем вода используется как при производстве бетона, так и в рециклинговой системе.

3. Детали узлов и блоков систем БСУ фирмы Stetter

3.1 Двухваловый смеситель циклического действия (BHS)

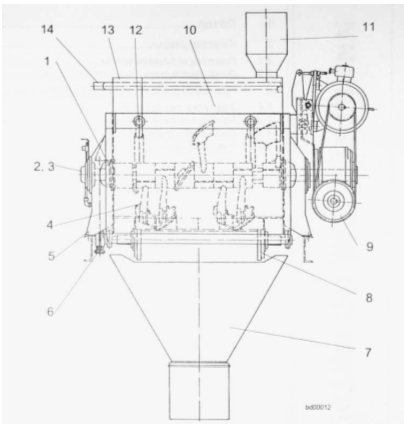

Рис. 1 Конструкция смесителя

1 Уплотнение корыта

2 Опоры

3 Смесительные валы

4 Смесительный механизм

5 Опорные лапы

6 Механизм разгрузочной задвижки/ механизм разгрузочной крышки

7 Разгрузочная воронка

8 Разгрузочная задвижка/разгрузочная крышка

9 Привод смесителя

10 Смесительное корыто, быстроизнашивающиеся детали корыта

11 Фильтр, воздушный мешок (опция)

12 Вдувание пара (опция)

13 Крышка корыта

14 Оросительная система

3.1.1 Принцип работы и действия

Двухваловый смеситель с открытым корытом в функциональном отношении представляет собой смеситель периодического действии для производства, например, свежего бетона, в который сверху периодически добавляются наполнители, вяжущие материалы, вода, а также особые добавки.

Синхронно и в противоположных направлениях вращающиеся смесительные валы, оснащенные смесительными инструментами, обеспечивают качественное принудительное смешивание.

Смесительное корыто, предназначенное для смешивания материал, за счет вращающихся в противоположных направлениях смесительных инструментов, тщательно перемешивается, вращаясь в горизонтальном и вертикальном направлениях и циркулируя по кругу. Благодаря этому обеспечивается оптимальная однородность смешиваемого материала за короткий срок.

Страница:  1  2  3
