Индикация модулей базовой мобильной станции Ericsson RS4000

Введение

Данная глава методического пособия посвящена описанию, тестированию и проверке исправности функциональных модулей базовой мобильной станции Ericsson RS4000.

Проверка работоспособности станции осуществляется с помощью световой индикации блоков. Наглядная сигнализация которых позволяет оперативно устранить неисправность.

Глава 1. Индикация <

p align="center">1.1 Панель общего оборудования

Панель общего оборудования содержит несколько разных блоков, которые выполняют различные функции. Это следующие блоки:

· Блок усилителя приёма, RXA

· Блок контрольного шлейфа по радиочастоте, RFTL

· Задающий синхронизируемый генератор, PCM-REFO

· Центральный блок управления, CCU

· Блок канального хэндовера, HCU

· Блок контроля линии, LMU

· Блок распределения питания, PDU

· Блок управления вентиляторами, FIU

· Блок линейного интерфейса, LIU

Рама общего оборудования содержит блоки, которые являются общими для разных каналов. Блоки выполнены на стандартной европейской плате 100x160. Все блоки одинаковой высоты и глубины, одинарные имеют ширину 25 мм, а двойные - 50 мм. Каждый блок имеет переднюю панель, на которой расположены разъемы, светодиоды и т.п. На задней стороне рамы имеются удерживающие разъемы для блоков, которые также служат для распределения сигналов и питания.

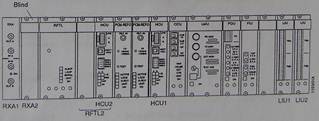

Рис. 1. Рама общего оборудования

1.1.1 Блок усилителя приёма, RXA

Блок усилителя приема содержит два идентичных усилителя, включенных параллельно в целях резервирования. Он также содержит два встроенных направленных ответвителя для подключения испытательных сигналов, необходимых для измерений приемной антенны и шлейфа по высокой частоте.

Рис. 2. Усилитель приёма RXA, передняя панель

OUT A – выход усилителя

IN A – вход усилителя

ON - включено

Передняя панель имеет два соединителя и один светодиод.

Таблица 1. Соединители на передней панели блока усилителя приема RXА

Делитель смонтирован в задней части рамы приемопередатчиков.

1.1.2 Блок контрольного шлейфа по радиочастоте, RFTL

Блок RFTL объединяет функции, облегчающие настройку комбайнерных фильтров и контроль передающей антенны (затухание несогласованности). Он также используется для образования шлейфа по радиочастоте при проверке блоков приемопередатчиков CTR и при проверке приемной антенны.

Рис. 2. Блок RFTL, передняя панель

Передняя панель содержит один разъем и пять светодиодов.

Таблица 2. Разъемы и светодиоды блока RFTL

Блок RFTL содержит две платы: плату блока контроля CU и плату радиочастоты RF. Обе платы прикреплены к одной и той же передней плате. Сигналы между двумя платами передаются через обьеденительную плату.

1.1.3 Задающий синхронизируемый генератор, PCM-REFO

В стойке должно быть два уровня опорного генератора PCM-REFO. Эти два блока одинаковы по конструкции. Их задача вырабатывать опорный сигнал стабильной частоты 10 МГц и снабжать им блоки СTR, SR и блок RFTL.

Рис.3 Задающий синхронизируемый генератор PCM-REFO, передняя панель

Таблица 3. Светодиоды и разъемы блока PCM-REFO
