Расчет зеркальной параболической антенны с облучателем в виде конического рупора

де

S – площадь раскрыва;

υрез – результирующий коэффициент использования поверхности

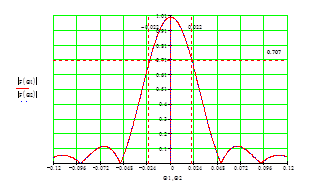

Рисунок 8 – Пространственная ДН параболической антенны

Коэффициент использования поверхности:

Эффективная площадь антенны:

м2.

Коэффициент направленного действия:

Коэффициент усиления антенны:

4. КОНСТРУКТИВНЫЙ РАСЧЕТ АНТЕННЫ

4.1 Расчет профиля зеркала

Зеркальные антенны имеют наибольший КНД при синфазном возбуждении раскрыва (плоский фазовый фронт волны). Параболический профиль зеркала обеспечивает одинаковые длины электрических путей от облучателя, установленного в фокусе параболоида вращения, до каждой точки плоскости раскрыва (свойство параболы). В полярной системе координат парабола описывается уравнением

,

Где r, Y - полярные координаты;

f = 3.572 м - фокусное расстояние;

Y изменяется от 0 до Y0=0.95 рад.

Рисунок 9 – Плоский фазовый фронт волны

Таблица 3 – Расчет профиля зеркала

4.2 Выбор конструкции зеркала

С целью уменьшения веса и ветровых нагрузок поверхность зеркала часто выполняется перфорированной, или сетчатой

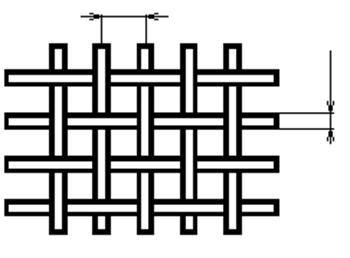

Рисунок 10 – Конструкция зеркала

При такой конструкции зеркала часть энергии просачивается сквозь него, образую нежелательное излучение. Допустимым является значение коэффициента прохождения в обратном направлении.

,

где Рпад, Робр – мощность излучения падающего на зеркало и в обратном направлении, соответственно.

Двухлинейная сетка работает удовлетворительно при расстоянии между проводниками меньше 0.1l и диаметре проводов не менее 0.01l.

dп = 0.1 × 0.3 = 3 см;

d = 0.01 × 0.3 = 3 мм.

4.3 Определение допусков на точность изготовления

Неточность изготовления зеркала вызывает несинфазность поля в раскрыве. Допустимыми являются фазовые искажения поля в раскрыве зеркала не более ± p/4. При этом уменьшение коэффициента усиления антенны не превышает нескольких процентов.

Пусть поверхность параболоида имеет некоторые неровности (выступы и углубления). Наибольшее отклонение от идеальной поверхности в направлении r обозначим через Δr.

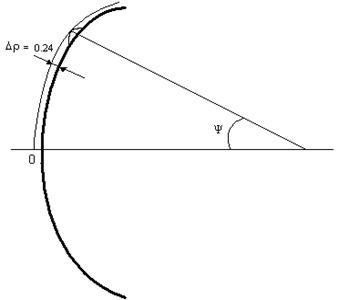

Рисунок 11 – Допуски на точность изготовления зеркала

Путь луча, отраженного от неровности в месте наибольшего отклонения от r изменяется при этом на величину Dr + Dr × cosY, а соответствующий сдвиг фаз составит величину Dj = b×Dr×(1+cosY), и он не должен превышать величину p/4, отсюда получаем

Анализ полученного выражения для Dr показывает, что вблизи центра параболоида (Y = 0) необходимая точность изготовления зеркала наивысшая. Здесь наибольшее отклонение от идеальной поверхности не должно превосходить величины l/16 (т.е. 0.0023) у кромки параболоида требования к точности получаются наименьшими. Точность установки облучателя также определяется нормами на наибольшие допустимые фазовые искажения поля в раскрыве. Пусть фазовый облучатель смещен на Dх (рисунок 4.4). Тогда длины путей лучей от фазового центра до раскрыва увеличиваются.
