Расчет зеркальной параболической антенны с облучателем в виде конического рупора

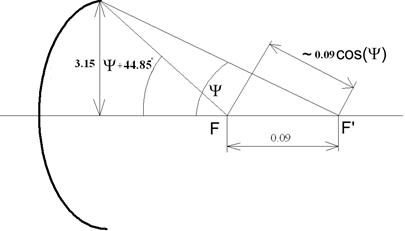

Рисунок 12 — Допуски на точность установки облучателя

Наибольшее удлинение пути происходит у лучей, падающих на вершину зеркала. Это удлинение путей при малых смещениях можно приблизительно определить как Dх×cosY. Тогда изменение фазы составит величину

, где

Dj0, Djа – фазовые искажения, возникающие из-за неточности установки облучателя, в центре и на краю раскрыва, соответственно. Эта величина не должна превышать p/4, отсюда получаем:

Таким образом, с увеличением угла раскрыва точность и установка облучателя в фокусе повышается.

5. СОПОСТАВЛЕНИЕ РАСЧЕТНОГО И ЗАДАННОГО УРОВНЯ БОКОВЫХ ЛЕПЕСТКОВ, ВЫРАБОТКА РЕКОМЕНДАЦИИ ДЛЯ ОБЕСПЕЧЕНИЯ СООТВЕТСТВИЯ ЭТИХ УРОВНЕЙ

По графику, изображенному на рисунке 8, найдем ширину ДН на уровне половинной мощности:

2QH0.5 = 44 мрад, что меньше заданного значения 2QH0.5 = 49 мрад на 10,2% и 2QЕ0.5=48 меньше значения 2QЕ0.5 = 54 мрад на 11,1%.

Для увеличения ширины ДН необходимо уменьшить радиус параболоида.

Пусть радиус параболоида будет равным м. Тогда получаем график ДН:

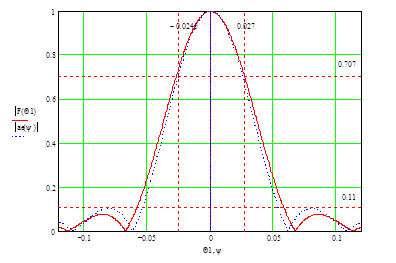

Рисунок 13 – ДН антенны

По графику определим ширину 2QH0.5 = 49 мрад, равно значению 2QH0.5 = 49 мрад и 2QЕ0.5 = 54 равное заданному значением 2QЕ0.5 = 54 мрад. Достигнут компромисс.

Уровень УБЛ возьму по максимальному уровню боковых лепестков.

Найдем УБЛ:

УБЛ = 0.11

дБ

Допустимое значение УБЛ = -17 дБ, значит вычисленное значение допустимо, потому что уровень боковых лепестков ослабляется дополнительно на 1.416 чем задано по условию, т.о. придавая ей большую узконаправленность.

ЗАКЛЮЧЕНИЕ

В данной курсовой работе была спроектирована зеркальная параболическая антенна с облучателем в виде конического рупора. При расчете геометрических и электродинамических характеристик облучателя и параболоида исходные данные немного отклоняются от вычисленных значений: отклонение ширины ДН на уровне половинной мощности в плоскости E составляет 18,5%, а в плоскости H – 10,2%. Причиной этому явилась идеализация устройства (использовалась идеальная модель), использование аппроксимации при вычислениях. В реальных системах необходимо учитывать воздействие многих посторонних факторов, влияние которых может существенно повлиять на результат расчётов.

Однако внесение некоторых преобразований (уменьшение радиуса параболоида до м) позволяет прийти к компромиссу. При этом значении отклонения ширины ДН на уровне половинной мощности в плоскостях H и E отсутствуют.
