Исследование возможностей диагностирования автомобильных трансмиссий на тяговом стенде

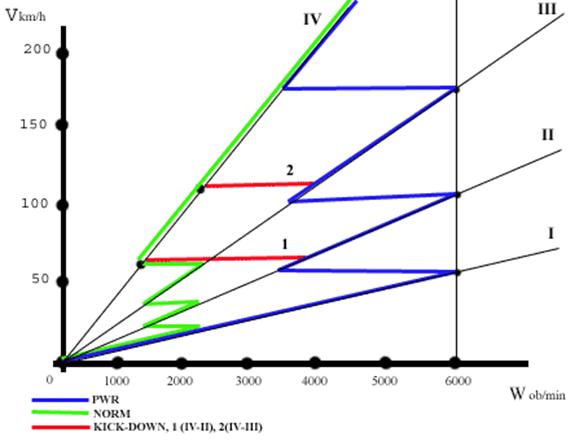

Рисунок 2.1 – Теоретический график переключения передач в АКПП

В изначальной конструкции стенд не позволяет измерять и сохранять все необходимые параметры для диагностирования автомобиля, оснащенных АКПП, поэтому в его конструкцию необходимо добавить измерительную систему на базе персонального компьютера.

После моде

рнизации стенда появится возможность задать абсолютно любой режим и цикл режимов нагружения, а также благодаря непосредственному доступу к агрегату в процессе диагностирования позволяет использовать различные методы диагностики, например виброаккустический.

При исправной работе АКПП процесс переключения передач проходит в зависимости от скорости автомобиля, оборотов коленчатого вала двигателя и нагрузки на двигатель. Соответственно, если АКПП не следует алгоритму переключений или эти переключения слишком затянуты во времени, то это свидетельствует о возникшей неисправности.

2.3 Модернизация тягово-силового стенда К467М

В рамках данного дипломного проекта, для возможности диагностирования автомобилей оснащенных автоматическими трансмиссиями, в конструкцию стенда были внесены следующие изменения: изменена электрическая схема стенда с добавлением новых компонентов, внедрен измерительный комплекс на базе персонального компьютера. Измерительный комплекс, включает в себя датчики частоты вращения роликов стенда с преобразователем сигнала (датчики скорости), датчик частоты вращения коленчатого вала автомобиля, датчик силы. Для подключения датчиков к персональному компьютеру используется аналого-цифровой преобразователь.

2.3.1 Компьютеризация стенда

Основной задачей совершенствования силового стенда путем подключения к нему измерительного комплекса на базе персонального компьютера является расширение возможностей по направлению определения скорости движения автомобиля на стенде, определение частоты вращения коленчатого вала двигателя, определение силы тяги на колесе и отображения их в более приемлемой форме.

Любой ЭВМ - совместимый персональный компьютер (ПК) может выполнять роль мощного измерительного комплекса, если его снабдить одним или несколькими аналоговыми входами. Вычислительная мощь ПК позволяет подвергать собранные с его помощью информационные данные любой, даже очень сложной обработке. Добиться этого можно, подключив аналого-цифровой преобразователь (АЦП), к стандартному последовательному или параллельному портам.

В персональный компьютер установлен аналого-цифровой преобразователь в виде платы серии L-783 фирмы L-CARD. Внешний вид платы представлен на рисунке 2.2.

Рисунок 2.2 Внешний вид платы L-783

Плата серии L-783 является современным, быстродействующим и надежным устройствам на базе высокопроизводительной шины PCI для ввода, вывода и обработки аналоговой и цифровой информации в персональных IBM совместимых компьютерах. Благодаря интерфейсу PCI обеспечивается высокая скорость обмена информацией (данными) с программой пользователя, исключаются конфликты с другими платами, установленными в PC, и гарантируется полное отсутствие каких-либо конфигурационных перемычек и переключателей. Все режимы работы такой платы задаются программным образом. Плату можно рассматривать и как удобное средство для многоканального сбора информации, и как законченную систему с собственным процессором, позволяющую пользователю реализовать свои собственные алгоритмы обработки сигналов на уровне программирования установленного на платах современного сигнального процессора (DSP) фирмы Analog Devices, Inc. ADSP-2184/2185/2186.

Технические параметры АЦП, цифровых линий и внешние условия работы представлены в табл. 2.1 и 2.2.

Таблица 2.1 – Технические параметры АЦП

* - АЦП платы L-783 может работать на частоте 3300 кГц, но при этом точностные параметры платы не гарантируются.

** - Типичные зависимости межканального прохождения в зависимости от частоты запуска АЦП при различных коэффициентах усиления приведены в приложении A.

Таблица 2.2 – Внешние факторы
