Основы геодезии

Составьте топографический план по результатам нивелирования по квадратам.

На листе чертежной бумаги в масштабе 1:1000 постройте сетку квадратов со сторонами 20 м и нанесите по промерам элементы ситуации. На план выпишите высоты всех точек (вершин), округляя значения до 0,01 м.

Путем интерполирования по сторонам квадратов найдите положение точек с высотами, кратными высоте сечения рельеф

а 0,25 м (используя как графический метод, так и интерполирование «на глаз»).

Точки с одинаковыми высотами соедините плавными кривыми-горизонталями.

Произведите «укладку» горизонталей и подпишите высоты горизонта лей, кратные 0,5 м.

Напоминаем! Высоты подписывают в разрывах горизонталей так, чтобы основание цифр было обращено вниз по скату.

Работу в карандаше предъявите преподавателю.

6 Вычертите план тушью.

Все элементы плана: надписи, условные знаки (за исключением горизонталей) вычертите черной тушью; горизонтали и их высоты вычертите коричневым цветом. Вершины квадратов на плане покажите точками.

На рамке плана сделайте надпись: «Топографический план участка № ».

Внизу напишите (по центру) «1:1000» и «Сплошные горизонтали проведены через 0,25 м». Справа — «Составлен по материалам нивелирования поверхности» (фамилия студента, факультет и дата выполнения работы).

Практическая работа №11. Геодезические расчеты при вертикальной планировке участка

Задача №1 Одним из вариантов формы вертикальной планировки рельефа участка проекта предусмотрена горизонтальная площадка.

Вам следует, используя ранее полученные результаты:

произвести расчет проектной высоты горизонтальной площадки при условии минимального объема земляных работ, т.е. при соблюдении баланса земляных работ, когда объем выемки грунта равен объему насыпи;

составить картограмму земляных работ и вычислить объемы перемещаемого грунта.

Для дальнейших расчетов необходимо составить копию схемы сетки квадратов с выписанными на ней высотами вершин квадратов (с точностью до 0,01 м). Значения высот получены Вами в первой части задания.

Последовательность выполнения геодезических расчетов

Выполните копию схемы сетки квадратов на отведенном в рабочей тетради для этой цели месте и выпишите на нее высоту точек (рис. 33).

Замечание 1. Исключительно в учебных целях для уменьшения нагрузки на чертеж Вам предлагается использовать две схемы сетки квадратов. Одну как исходную для вычисления проектной высоты горизонтальной площадки; вторую — для составления картограммы земляных работ (образцы их заполнения показаны на рис. 33 и 34; сами схемы выполните в соответствующем месте рабочей тетради).

Рисунок 33

Найдите наименьшую из высот вершин квадратов Н0 и вычислите условные высоты Δhj всех вершин квадратов по формуле

Δhj = Н1 - Н0

Полученные условные высоты выпишите на схему рядом с высотой вершины (см. образец — рис. 33).

Замечание 2. Так как величины Δh, вычисляются без контроля, то ошибка, допущенная при вычислении Δhi, выявится только в самом конце работы при подсчете объемов земляных работ. Поэтому вычисления проводятся дважды.

Вычислите проектную высоту Нпр горизонтальной площадки при условии соблюдения баланса земляных работ

Нпр = Н0 + ( ∑∆h1 +∑ 2h2 + 3∆h3 + 4∑∆h4 ) / 4n

где ∆h1 - условная высота вершины, входящая только в один квадрат (на рис. 33 это вершина а2);

∆h2 - условная высота вершины, входящая в два квадрата (на рис. 33 — это вершины в1 и а 2);

∆h3 - условная высота вершин, входящих в три квадрата (в нашем случае таких условных высот нет);

∆h4 - условная высота, входящая в четыре квадрата (на рис. 33 — это вершина в2).

Вычислите рабочие высоты для всех вершин квадратов, как

а i= Нi - Нпр

и впишите их на картограмму земляных работ красным цветом (см. образец — рис. 34).

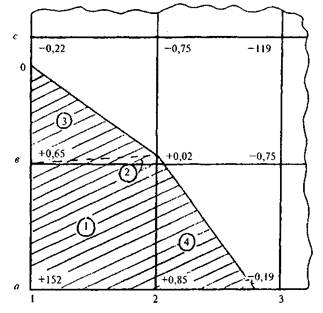

Рисунок 34

Определите положение точек нулевых работ. По сторонам квадратов, где рабочие высоты меняют знак на противоположный, найдите расстояния до точек нулевых работ.

Копия схемы сетки квадратов

Н0 =

Нпр =

Картограмма земляных работ

Вычислите расстояния до точки нулевых работ

L1 = L =

L2 = L =

L1 = | а і| / ( | аі-1| + | аі | ) × d или L2 = | а і-1| / ( | аі-1| + | аі | ) × d

где а i-1 и а i - соответственно рабочие высоты предшествующих и последующих вершин;

d — горизонтальное расстояние между этими вершинами.

Например, см. рис. 4.

Для стороны в1 - с1 имеем

L1 = 0,22 / ( 0,65 + 0,22 ) × 20 =5,06

для контроля вычисляем L2:

L2 = 0,65 / ( 0,65 + 0,22 ) × 20 = 14,94

Контроль: 14,94+5,06=20,0. Значения L1, L2,…… , Ln , выписывают на картограмму синим цветом, округляя до 0,1м.

Для получения линии нулевых работ точки нулевых работ последовательно соедините прямыми линиями и штриховкой разделите зоны выемки и насыпи.

Вычислите объемы земляных работ. Вычисления выполните в ведомости таблицы.

Перед началом вычислений разбейте участок на геометрические фигуры (квадраты и треугольники). Пронумеруйте фигуры на картограмме и впишите номера фигур в графу 1 таблицы «Объемы земляных работ» вычислите по формуле

Vi =, Si × аicph

где Si - площадь основания і-той фигуры;

аicph - средняя рабочая высота из рабочих высот вершин i-той фигуры.

Вычисления ведите в следующем порядке:

вычислите площади фигур и запишите их в графу 2 таблицы;

вычислите средние рабочие отметки;

вычислите объемы фигур.

Для контроля по графе. 2 в таблице подсчитайте сумму площадей всех фигур. С точностью до 1 % она должна совпадать с общей площадью участка.

Замечание 3. Значения аicph могут иметь знак + (плюс) или — (минус),

поэтому и значения объемов будут иметь знак. Знак плюс перед значением объема грунта будет соответствовать срезке, а знак минус — насыпи.

Общий контроль.

По условию проектирования — это равенство объемов выемок и насыпей.

Для вывода общего баланса земляных работ суммируйте значения объемов по графам 4 и 5 таблицы.

Расхождение V=(+V)+(—V) не должно превышать 2 % общего объема земляных работ.

Ведомость вычисления объемов земляных работ
