Бурение нефтяных и газовых скважин

I. Техническая часть. Характеристика и краткое описание устройств.

Буровые вышки и сооружения…………………………………………….…………………………4

Талевая система…………………………………………………………………………….……… 5

Буровые лебёдки……………………………………………………… …………………… .…… .6

Роторы……………………………………………………………………… ……………………….7

Буровые насосы и оборудование циркуляционной системы………… ………………… .………8

Вертлюги……………

………………………………………………… ………………….…………9

Силовые приводы буровых установок……………………………………………………… .…….9

Оборудование для герметизации устья скважины…………………… ……………… .………10

II. Технологическая часть.

1. Бурение нефтяных и газовых скважин…………………………….…… 14

Ознакомление с приёмами ручной подачи долота, бурение

с регулятором долота, обучение бурению ротором…………………………………………… 14

Ознакомление с методикой рациональной отработки до-

лот……………………………………………………………………………………………………15

Выполнение основных работ при СПО с помощью специ-

ального оборудования……………………………………………………………………………….16

Подготовка трубы к затаскиванию, установка элеватора

на ротор, снятие его с ротора, посадка труб на клинья……………………………………… .17

Проверка замковой резьбы, свинчивание БТ с помощью клю-

чей АКБ, докрепление и раскрепление замковых соединений с

помощью ключей УМК…………………………………………………………………………… .……18

Осмотр и обмер БТ и УБТ, установка БТ на подсвечник, на-

ворачивание и отворачивание долот………………………………………………………… .………19

Промывка скважины…………………………………………………………………………… .…….20

КНБК и регулирование режима бурения для борьбы с самопро-

извольным искривлением скважины…………………………………………………………… .…….22

2. Ознакомление с бурением скважин кустами…………………………….23

3. Спуск и цементирование обсадных колонн……………….…………… 24

4. Вскрытие и опробование нефтяных горизонтов……………….……… 26

5. Аварийные работы в скважине………………………………….……… 27

6. Ликвидация ГНВП и выбросов……………………………….…….…….28

I. Техническая часть

Характеристика и краткое описание устройств

Буровые установки и сооружения

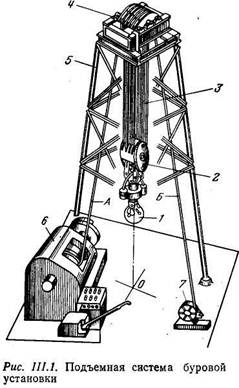

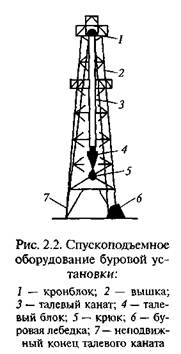

Процесс бурения сопровождается спуском и подъемом бурильной колонны в скважину, а также поддержанием ее на весу. Масса инструмента, с которой приходится при этом оперировать, достигает многих сотен килоньютонов. Для того чтобы уменьшить нагрузку на канат и снизить установочную мощность двигателей применяют подъемное оборудование (рис. 2.2), состоящее из вышки, буровой лебедки и талевой (полиспастовой) системы. Талевая система, в свою очередь, состоит из неподвижной части — кронблока (неподвижные блоки полиспаста), устанавливаемого наверху фонаря вышки, и подвижной части — талевого блока (подвижно­го блока полиспаста), талевого каната, крюка и штропов. Подъем­ное оборудование является неотъемлемой частью всякой буровой установки независимо от способа бурения.

Буровая вышка предназначена для подъема и спуска бурильной колонны и обсадных труб в скважину, удержания бурильной ко­лонны на весу во время бурения, а также для размещения в ней талевой системы, бурильных труб и части оборудования, необхо­димого для осуществления процесса бурения. Наиболее серьезной опасностью при работе на буровых вышках является частичное или полное их разрушение. Основная причина, приводящая к падению или разрушению вышек — недостаточный надзор за их состоянием в процессе длительной эксплуатации. По этим причинам были введены изменения в правилах безопасности предусматривающие обязательные периодические проверки вышек, в том числе с полной разборкой и ревизией их деталей, а также испытания с нагружением вышек в собранном виде.

Кроме того, вышка должна подвергаться тщательному осмотру и проверке каждый раз до начала буровых работ, перед спуском обсадных колонн, освобождением прихваченной бурильной или обсадной колонны, при авариях и после сильных ветров (15 м/с для открытой местности, 21 м/с для лесной и таежной местности, а также когда вышка сооружена в котловане). Вышки мачтового типа монтируются в горизонтальном положении, а затем подни­маются в вертикальное положение при помощи специальных уст­ройств. Транспортировка вышки осуществляется в собранном виде вместе с платформой верхового рабочего в горизонтальном поло­жении на специальном транспортном устройстве. При этом тале­вая система не демонтируется вместе с вышкой. При невозможно­сти из-за условий местности транспортирования вышки целиком она разбирается на секции и транспортируется частями универ­сальным транспортом. В практике бурения кроме вышек мачтового типа продолжают использоваться вышки башенного типа, которые собираются ме­тодом сверху-вниз. Перед началом монтажа на вышечном осно­вании монтируют подъемник. После окончания сборки вышки подъемник демонтируют.

Одновременно с монтажом буровой установки и установкой вышки ведут строительство привышечных сооружений. К ним относятся следующие сооружения: 1) Редуктор (агрегатный) сарай, предназначенный для укрытия двигателей и передаточных механизмов лебедки. Его пристраивают к вышке со стороны её задней панели в направлении, противоположном мосткам. Размеры редукторного сарая определяются типом установки. 2)Насосный сарай для размещения буровых насосов и силового оборудования. Его строят либо в виде пристройки сбоку фонаря вышки редукторного сарая, либо отдельно в стороне от вышки. Стены и крышу редукторного и насосного сараев в зависимости от конкретных условий обшивают досками, гофрированным железом, камышитовыми щитами, резинотканями или полиэтиленовой плёнкой. Использование некоторых буровых установок требуется совмещение редукторного и насосного сараев. 3) Приемный мост, предназначенный для укладки бурильных обсадных и других труб и перемещения по нему оборудования инструмента, материалов и запасных частей. Приемные мосты бывают горизонтальные и наклонные. Высота установки приемных мостов регулируется высотой установки рамы буровой вышки. Ширина приемных мостов до 1,5 .2 м, длина до 18 м. 4) Система устройств для очистки промывочного раствора выбуренной породы, а также склады для химических реагентов и сыпучих материалов. 5)Ряд вспомогательных сооружений при бурении: на электроприводе — трансформаторные площадки, на двигателях внутрен­него сгорания (ДВС) — площадки, на которых находятся емкости для горюче-смазочных материалов и т. п.

Талевая система

В процессе проводки скважины подъемная система выполня­ет различные операции. В одном случае она служит для про­ведения СПО с целью замены изношенного долота, спуска, подъема и удержания на весу бурильных колонн при отборе керна, ловильных или других работах в скважине, а также для спуска обсадных труб. В других случаях обеспечивает создание на крюке необходимого усилия для извлечения из скважины прихваченной бурильной колонны или при авариях с ней. Для обеспе­чения высокой эффективно­сти при этих разнообраз­ных работах подъемная си­стема имеет два вида ско­ростей подъемного крюка: техническую для СПО и технологические для ос­тальных операций.
