Основы геодезии

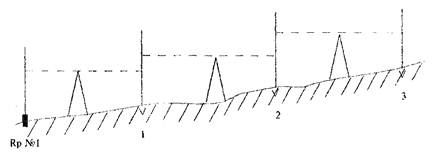

Задача № 9 Покажите на рисунке 22 цифрами порядок Ваших действий при проложении хода технического нивелирования для определения высот точек теодолитного хода

Рисунок 24

Задача N° 10 Выполните обработку страницы журнала технического нивелирования.

Журнал технического нивелирования

Нивелир № Дата

Наблюдал

Погода

Записывал

Практическая работа №8 Вычислительная обработка теодолитного хода

Обработку полевых материалов начинают с проверки “Журнала измерения горизонтальных углов”, обработки линейных измерений и выписки данных в “Ведомость вычисления координат”. При этом значения углов округляют до десятых долей минут.

Рисунок 25

В ведомости последовательно выполняют описываемые ниже действия.

Вычисление угловой невязки

а). Подсчитывается сумма измеренных углов:

Sb изм = 899° 58¢ 1;

б). Определяется теоретическая сумма углов для замкнутого полигона по формуле

Sb теор = 180° (п - 2),

где п - число углов.

Если п = 7, то

Sb теор = 180° (7 - 2) = 900° 00¢ 0;

в). Полученная угловая невязка определяется по формуле

¦b = Sb изм - Sb теор

Например: ¦b =899° 58¢ 1 - 900° 00¢ 0 = -1¢9;

г). Допустимая угловая невязка определяется по формуле
