Основы геодезии

ПК 2+15 78,190 – 683 = 77,507

ПК 2+42 78,190 -1245 = 76,945

ПК 2+77 78,190 – 1111 = 77,079

Задача № Обработать журнал замкнутых нивелирных ходов, в которых нивелировка производилась с последнего пикета.

Вариант 1 Отметка ПК 0 = 111,111 м

№ станций

=72 rowspan=2 valign=top >

№ пикета

Отсчеты по рейке,

Задние

Промежуточные

Передние

I

0

0+27

1

929

5614

2344

544

5230

II

1

1+44

1+67

2

862

5549

167

745

302

4988

III

2

2+17

2+45

2+85

0

47

4734

892

452

127

909

5596

Вариант 2 Отметка ПК 0 =222,222 м

№ станций

№ пикет»

Отсчеты по рейке, читанные

Задние

Промежуточные

Передние

1

0

0+331

864

5550

140

304

4990

II

1

1+45

2

242

4928

1242

907

5594

III

2

2+10

2+43

2+80

0

124

4811

674

1242

1415

19

4706

Журнал замкнутого нивелирного хода

№ станции

№ пикета

Отсчеты по рейке

Превышения

Превышения

Горизонт

инструмента

Отметки, м

задние

проме-жуточные

передние

по

черной

по

красной

вычислен-

ные

исправ-

ленные

1

2

3

4

5

6

7

8

9

10

11



Практическая работа №13 Построение профиля

На листе миллиметровой бумаги постройте профиль по линии 1-2 полигона, сохранив для горизонтальных расстояний масштаб плана; для построения высот масштаб принять в 10 раз крупнее. Профиль оформить согласно образцу (рис.36).

Указания к выполнению:

- Построение профиля начать с построения сетки профиля (размеры граф сетки и их содержание дано на рис.36).

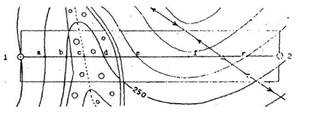

Рисунок 35 Образец карты с линией 1-2

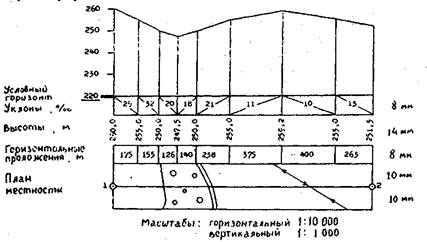

Рисунок 36 Образец построения профиля

-в качестве характерных точек, по которым строится профиль, принять точки пересечения линии 1-2 с горизонталями и характерными линиями рельефа (см. рис.35, точки a,B,c,d,e,f,j);

- определите высоты точек пересечения линии профиля с горизонталями;

- высоты характерных точек определить интерполированием между соседними горизонталями;

- с помощью измерителя перенести в соответствующие графы сетки (горизонтальные проложения, уклоны) расстояния между смежными точками: 1-а, а-в и т.д.);

- используя поперечный масштаб определить длины этих отрезков в метрах и выписать их в графу горизонтальные проложения. Против полученных на сетке точек (в графе высоты) выписать соответствующие им высоты;

- для того чтобы вертикальные отрезки не были слишком высокими для начальной линии профиля выбирают условную высоту (на образце рис.36 Н = 220м);

- для построения собственного профиля по перпендикулярам из зафиксированных точек откладывают в масштабе разности между высотами точек и условной высотой. Соединив концы отложенных отрезков прямыми, получают линию профиля местности;

- уклоны отрезков вычисляют с двумя знаками и записывают в целых тысячных (см. рис.36);

- в графе "План местности" показывают ситуацию, имеющуюся в прямоугольнике, границы которого намечаются на расстоянии 1 см по обе стороны линии 1-2 (контуры переносятся с помощью измерителя).

Профиль по линии 1-2

ЛИСТ КОНТРОЛЯ

№ и тема практической работы

Дата проведения контроля

Оценка

Первая защита

Вторая защита

Практическая работа № 1 Решение задач на масштабы



Практическая работа № 2 Чтение топографического плана



Практическая работа №3 Чтение рельефа по плану (карте).



Практическая работа №4 Определение ориентирных углов линий по плану



Практическая работа №5 Определение прямоугольных координат точек



Практическая работа №6 Обработка линейных измерений



Лабораторная работа №1 Изучение теодолита



Лабораторная работа №2 Измерение горизонтальных углов



Лабораторная работа №3 Измерение вертикальных углов



Лабораторная работа №4 Изучение нивелира



Практическая работа №7 Обработка результатов нивелирования



Практическая работа №8 Вычислительная обработка теодолитного хода



Практическая работа №9 Нанесение точек теодолитного хода на план



Практическая работа №10 Подготовка топографической основы



Практическая работа №11 Геодезические расчеты при вертикальной планировке участка



Практическая работа №12 Обработка журнала нивелирного хода



Практическая работа №13 Построение профиля
