Основы геодезии

ПРЕДИСЛОВИЕ

Для закрепления теоретических знаний и для приобретения необходимых практических умений учебной программой дисциплины «Основы геодезии» предусматриваются лабораторные и практические работы, которые проводятся после изучения соответствующей темы на лекционных занятиях.

Следует обратить внимание студента на то, что перед началом решения задач по каждой и

з тем Вы должны изучить соответствующие разделы из рекомендованного Вам учебника (учебного пособия) и/или материалы лекций.

Если работа сдана позже установленного срока, то она должна быть защищена на консультациях.

К данному пособию прилагается лист контроля, который заполняется преподавателем после выполнения каждой практической работы.

Работы должны выполняться аккуратно. За небрежность оценка может быть снижена.

В результате изучения дисциплины и выполнения данных лабораторных, практических работ студент должен

знать:

суть основных геодезических понятий,

типы и устройство основных геодезических приборов

уметь:

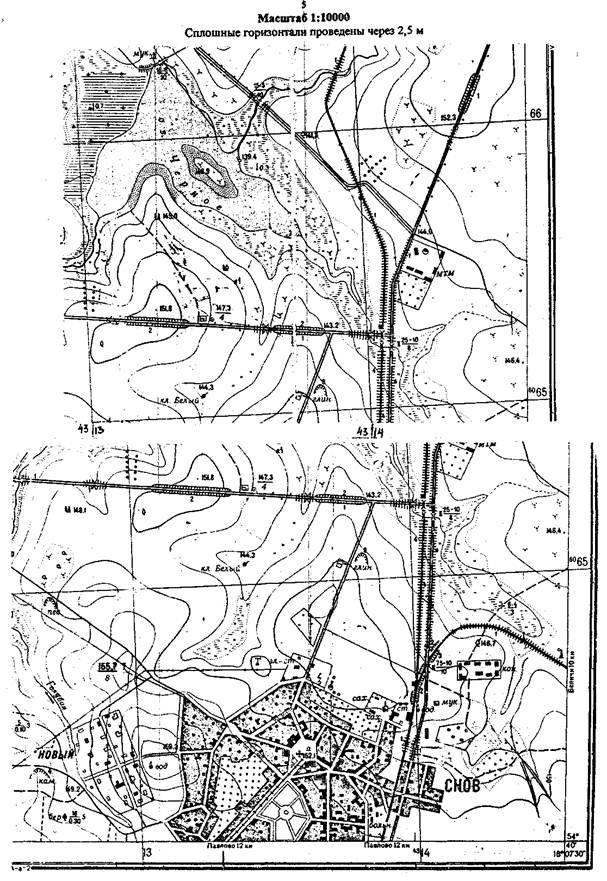

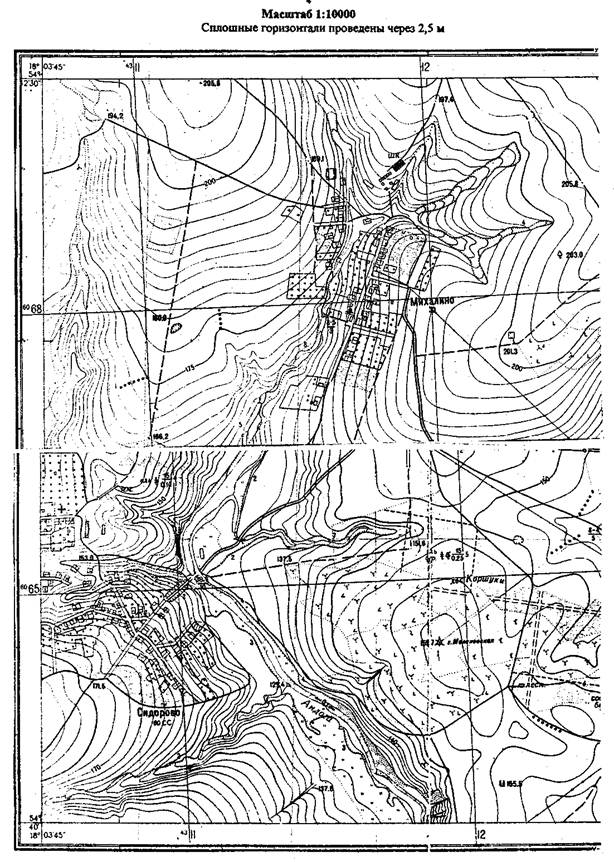

читать карту, определять по карте длины и ориентирные углы проектных линий;

Использовать мерный комплект для измерения длин линий, теодолит для измерения горизонтальных и вертикальных углов, нивелир для измерения превышений; по известным координатам определять положение проектной точки на местности в плане и по высоте инструментальными методами

ПРАКТИЧЕСКИЕ РАБОТЫ

Практическая работа №1. Решение задач на масштабы

Масштаб - это отношение длины линии на карте, плане (чертеже) Sp к длине горизонтального приложения соответствующей линии в натуре (на местности) Sm.

Численный масштаб - 1/ М, правильная дробь, у которой числитель равен 1, а знаменатель М показывает во сколько раз уменьшены линии местности по сравнению с планом.

Например, масштаб 1:10000 означает, что все линии местности уменьшены в 10000 раз, т.е. 1 см плана соответствует 10000 см на местности

или 1 см плана = 100 м на местности,

или 1 мм плана = 10 м на местности.

Следовательно, зная длину отрезка Sp плана по формуле Sm=Sp*M можно вычислить длину линии на местности или по формуле Sp= Sm:M определить длину отрезка на плане.

Например, длина линии на местности 252 м; масштаб плана 1:10000. Тогда длина линии на плане Бр=252м : 10000=0,0252м = 25,2мм.

И обратно, длина отрезка на плане равна 8,5 мм; масштаб плана 1:5000. Требуется определить длину линии местности. Она будет 8,5 мм * 5000 = 42,5м.

Задача №1 Вычислите длину линии на местности Sm, для данных, приведенных в таблице 1. Результаты запишите в соответствующую графу таблицы 1.

Таблица 1

Масштаб карты

Длина отрезка на карте, мм

Длина линии на местности Sm,M

Масштаб карты

Длина отрезка на плане, мм

Длина линии на местности, м

1:10000

62,5



1:1000



1:25000

20,2



1:500



1:5000

12,5



1:2000



1:50000

6,2



1:5000



Таблица 2

Масштаб карты

Длина отрезка на карте, мм

Длина линии на местности Sm,M

Масштаб карты

Длина отрезка на плане, мм

Длина линии на местности, м

1:2000



80,4

1:50000



1:5000



380,5

1:1000



1:10000



536

1:500



1:25000



625

1:2000



Часто в геодезической практике приходится определять масштабы аэроснимков. Для этого измеряют длину отрезка на аэроснимке и длину горизонтального проложения этой линии на местности. Затем, используя определение масштаба, вычисляют масштаб.

Например: длина отрезка на аэроснимке 2.21 см.; длина горизонтального проложения этой линии на местности 428,6 м.

Тогда, согласно определению:

Задача №2 Определите масштабы аэроснимков, по данным приведенным в таблице 3. результаты записать в соответствующую графу таблицы 3

Таблица 3

№п/п

Длина горизонтального приложения на местности м

Длина отрезка на аэроснимке

Отношение в соответствующих единицах

Масштаб аэроснимка

1

625 м

62,5 мм

62,5 мм /625000мм

1:10000

2

525 м

5,25 см



3

125,5 м

2,51 см



4

62,2 м

31,1 см
