Основы геодезии

Следовательно,

L2-3=Ll-2+1800-B2=93000' + 180° - 110°30'= 162°30', а румб линии 2-3 – r 2-3=180°-162°30'=ЮВ: 17°30'

Замечание. Значение дирекционного угла линии 1-2, вычисленное последовательной передачей дирекционных углов, должно отлича

тся от значения измеренного дирекционного угла на величину, равную невязке углов в полигоне, т.е.

L1-2 выч. - L1-2 изм.= fB

Практическая работа №5. Определение прямоугольных координат точек

Задание №.1 Определить прямоугольные координаты всех вершин полигона, заданных на учебной топографической карте масштаба 1:10000 (1:25000).

Указания к выполнению.

Прямоугольные координаты точек определяют относительно километровой координатной сетки, представляющих собой систему линий, параллельных координатным осям зоны, образующих систему квадратов. Выходы линий координатной сетки (сторон квадратов) подписаны в рамке карты в километрах.

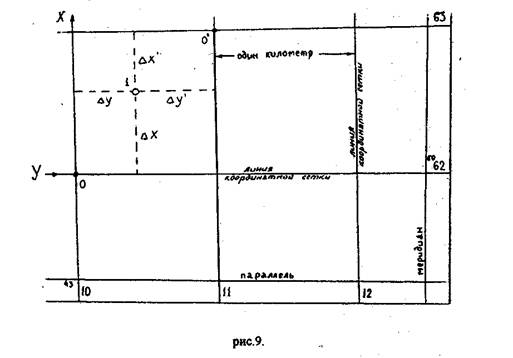

Порядок определения координат точки рассмотрим на конкретном примере. В данном случае это точка 1 (см. рис.7).

Рисунок 7

Координаты точки 1 (xi.yi) могут быть определены по формуле

х1= хo+ Δх

y1= у0 +Δу, где хо,уо координаты вершины квадрата, которые определяются по подписям выходов координатной сетки (в данном случае хо=6062км; у0 ==4310км)

или по формуле:

х1= х 'o+ Δх';

y1= у'о+ Δу'.

В данном примере прямоугольные координаты т. 1 равны

х1=6062km+720m=6065720m;

y1=4310км+501 м=4310501м.

или

х1=6063км-280м=6065720м;

yi=4311км-499м=4310501м.

При определении Вами координат точек, делайте схематический чертеж, иллюстрирующий положение точки относительно координатных осей.

Таблица 4

Обратная геодезическая задача

Задание №2 По координатам вершин определить длины и дирекционные углы сторон полигона. Указания к выполнению: формулы для вычисления

Вычисления вести в схеме для решения обратной геодезической задачи (таблица 5).

Схема для вычислений

Таблица 23
