Анализ линейной динамической цепи

Аннотация

Меркулов Д.А. Анализ линейной динамической цепи.

Челябинск, ЮУрГУ, кафедра ЦРТС, 2009. 15с, 9 илл.

Библиография литературы – 5 наименований.

Исходя из цели работы и условий её выполнения, мною были получены все необходимые результаты (в виде графиков и формул). Все методы и этапы описаны в работе. Расчеты и построения графиков

проводились в нескольких программах: MathCad 14, General Numbers.vi, MultiSim 10, Micro Cap 9, Exel.

Курсовая работа состоит из пяти этапов. На первом этапе с помощью метода узловых напряжений получаем матрицу узловых проводимостей. На втором этапе – определяем комплексную функцию передачи, используя General Numbers.vi и метод обобщенных чисел. Этап третий – определяем нули и полюса комплексной функции передачи, построение карты полюсов и нулей. На четвертом этапе получены формулы и графики АЧХ, ЛАЧХ и ФЧХ. По этим графикам определяем крутизну среза (в дБ/дек) и время задержки сигнала в полосе задержания. Последний этап состоит в определении импульсной и переходной характеристик.

Оглавление

Введение

1. Электрическая схема фильтра

2. Нахождение комплексной функции передачи

3. Нахождение полюсов и нулей функции передачи. Карта полюсов и нулей

4. Построение АЧХ, ЛАЧХ, ФЧХ. Определение крутизны среза и времени задержки

5. Функции импульсной и переходной характеристик. Графики

5.1. Импульсная характеристика цепи

5.2. Переходная характеристика цепи

Заключение

Литература

Введение

В ходе выполнения курсовой работы необходимо: построить электрическую схему фильтра по указанным в таблице значениям; составить систему уравнений цепи в матричной и обычной формах; определить комплексную функцию передачи, перейти к операторной функции передачи; найти нули и полюса функции, построить карту полюсов и нулей; построить АЧХ, ЛАЧХ, ФЧХ, импульсную и переходную характеристики. В заключение курсового проекта необходимо отразить все аспекты выполнения тех или иных задач, сделать выводы в соответствии с полученными результатами и написать список литературы, которая была использована при выполнении работы.

1. Электрическая схема фильтра

Ветвь №1

Ветвь №2

Ветвь №3

Узлы

Элементы

Узлы

Элементы

Узлы

Элементы

Между

мГн

нФ

Между

мГн

нФ

Между

мГн

нФ

1

0

1

КоМ

1

2

1,4142

------

1

2

-----

0,7071

Ветвь №4

Узлы

Элементы

Между

мГн

нФ

2

0

0,7071

1,4142

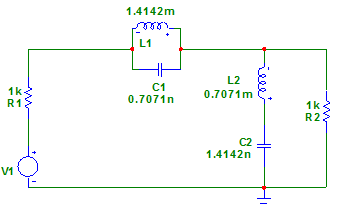

Рис 1. Схема фильтра.

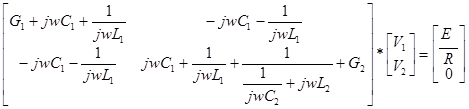

Базисным узлом примем узел с номером 0,который является заземленным. По методу узловых напряжений получаем матрицу:

Где - вектор узловых напряжений.

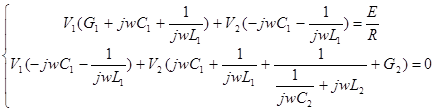

Из матрицы составим систему уравнений в обычном виде:

2. Нахождение комплексной функции передачи

Для нахождения комплексной функции передачи воспользуемся методом обобщенных чисел.

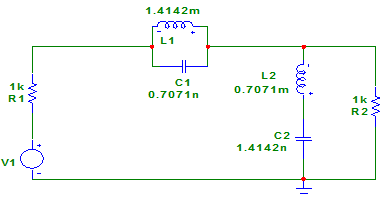

Рис 2. Схема фильтра для вычисления комплексной функции передачи.

Составим проводимости узлов:

0: Y=2: Y=

1: Y= 3: Y=

Мы дополнительно ввели один узел между элементами L2 и C2.

Диагональная матрица собственных проводимостей узлов

Помножим все элементы на p и заменим ;

; ;

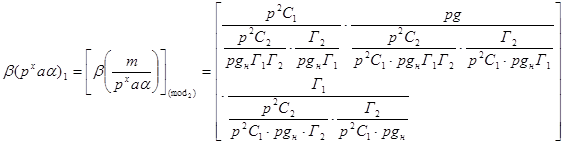

Получаем звездное число:

Напишем обобщенное число:

=

Далее определяем древесное число:

Определитель:

Числитель функции передачи:

Древесное число числителя:
