Применение магнетронных генераторов большей мощности в радиолокационных системах

Ци=Cпр+Нпр+Ндс,

где Cпр – себестоимость проекта (производственные затраты);

Нпр – норма прибыли завода изготовителя (20% от Спр);

Ндс – налог на добавленную стоимость (18% от Cпр+Нпр),

Ци=6476,1+0,2*6476,1+0,18*(0,2*6476,1+6476,1) = 9100руб.

5.4 Инвестиции, необходимые для реализации проекта (Invest).

Инвестиции, необходимые для реализации проекта можно рассчитать по сле

дующей формуле:

Invest = Ци+Стр+Смн+С34+Сс3,

где Стр – стоимость транспортировки изделия к месту эксплуатации в ГА; в зависимости от удаленности завода – изготовителя от авиапредприятия может быть равна 15¸200% цены изделия;

Смн – стоимость монтажа на месте эксплуатации, 15¸25% от цены изделия;

С34 – стоимость запасных частей, 0,3¸2 Ци ;

Сс3 – прочие сопряженные инвестиции, связанные с обеспечением нормального функционирования проектируемого изделия, 10¸15 Ци.

Invest=Ци+0,1Ци+0,15Ци+0,25Ци+0,1*Ци=1,6Ци

Invest = 1,6*9100 = 14560 руб.

5.5 Эксплуатационные затраты

В общем случае эксплуатационные расходы могут быть вычислены по формуле:

Сэ=Сзп+Сам+Сэл+Сто+Спр, руб.

где Сзп - расходы на оплату труда обслуживающего персонала, руб;

Сам – амортизационные отчисления, руб;

Сэл – затраты на электроэнергию, руб (для бортового оборудования не определяем);

Сто – затраты на ТоиР;

Спр – прочие расходы.

Расчет эксплуатационных расходов проведём только для проектируемого варианта.

5.5.1 Издержки на оплату труда Сзп

Вследствие значительного увеличения наработки на отказ, можно утверждать, что сократится количество отказов МНРЛС, что приведёт к снижению трудоёмкости ТО, поиска и устранения отказа и относительной экономии заработной платы обслуживающего персонала.

Сзп= np*tто*fт*Кдоп*Кди, руб

где tто – трудоёмкость ТО (поиска и устранения отказа) чел.-ч;

np – численность производственных рабочих. В соответствии с разработанной инструкцией по ТО смотровые и проверочные работы могут выполняться двумя техниками чел.;

fт – среднечасовая тарифная ставка персонала на ТО, руб/ч;

Кдоп.,Кди – коэффициенты, учитывающие доплаты, надбавки и дополнительные издержки (модель расчета приведена в таб.5.8).

таблица 5.8

Сзп = 2*(3,0*15,8*1,3*1,48+16,5*22,5*1,3*1,48)=805,5 руб.

5.5.2 Амортизационные отчисления Сам

Сумма амортизационных отчислений вычисляется в зависимости от условий эксплуатации и по видам оборудования.

Для бортового оборудования:

Сам = Ци*Нам / 100, руб.

где: Ци – цена изделия, руб

Нам – норма амортизации на реновацию, %

Сам = 9100*8 / 100 = 728,0

5.5.3 Затраты на ТО и Р (СТО иР.)

Затраты на ТО и Р включает в себя стоимость профилактического ТО и стоимость неплановых ремонтов, вызванных отказами изделия. В дипломном проекте материальные затраты на ТоиР бортового оборудования можно принять равными 1,5% от их цены, тогда:

СТО иР=0,015*Ци,

СТО иР=0,015*9100 = 136,5 руб.

5.5.4 Прочие расходы Спроч.

Прочие расходы включают в себя стоимость различных материалов, потребляемых в процессе эксплуатации. Примем затраты по этой статье в размере 1,0% от цены изделия.

Спроч =0,01* Ци

Спроч =0,01*9100 = 91,0 руб.

Результаты расчётов эксплуатационных расходов для проектируемого изделия приведены в таб.5.9.

Эксплуатационные расходы (Сэ) таблица 5.9.

5.6 Потоки денежных поступлений СF (t)

Результат реализации проекта - поток денежных поступлений на основе которого вычисляются показатели экономической оценки эффективности инвестиций.

В дипломном проекте источником денежных поступлений служит дополнительная прибыль, возникающая вследствие экономии лётного времени на маршруте и расходов, относимых на себестоимость летного часа.

Эг = Нг*Слч,

где Нг - экономия лётного времени на маршруте, ч.;

Слч – себестоимость летного часа.

По данным АК "Аэрофлот-Дон" себестоимость летного часа для самолета ТУ-154 составит 46000 руб.

Для вычисления годового экономического эффекта при эксплуатации устройства воспользуемся рис.5.1

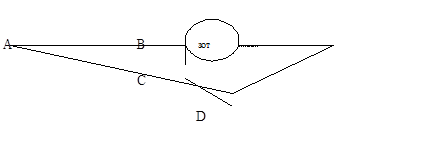

Рисунок 5.1 - Траектория полёта ВС при обходе ЗОТ

Рисунок выполнен в масштабе 1:50км. Здесь изображены два возможных варианта обхода ЗОТ воздушным судном:

L1 = АВ + ВС + СD = 5,8+0,9+1,8=8,6см

В реальном масштабе L1 = 430 км

L2 = 7,2 см

В реальном масштабе L2 = 360 км.

По траектории AD движется ВС, оснащенное разработанным устройством. Тогда экономия расстояния на маршруте составит:

DL = L1 – L2 = 430-360 = 70 км

Рассчитаем экономию лётного времени:

DН = = 0,08ч.

По статистическим данным в зоне аэропорта г. Ростова-на-Дону самолёт попадает в подобную ситуацию в среднем 5 раз в год. При этом годовая экономия лётного времени на 1 ВС составит:

DНг=DН*5=0,08*5=0,4ч
