- восстановление отказавшего блока (РЭУ);

- восстановление отказавшей РЭС.

Неопределенность ситуаций при ПМО оказывается значительно выше, чем при контроле работоспособности.

Алгоритмы ПМОделятся на две большие группы: "негибкие" и "гибкие" алгоритмы.

Негибкие алгоритмы реализуют жесткие программы ПМО, использующие априорные данные о техническом состоянии изд

елия РЭО, полученные расчетным путем или на основе статистической обработки информации об отказах устройств-аналогов.

Гибкие алгоритмы, помимо априорной, используют апостериорную информацию, получаемую в результате проверок технического состояния РЭУ. входящих в РЭС. Операции поиска меняются в зависимости от места возникновения отказа. При возникновении отказа в конкретной точке данного РЭУ "мягкий" алгоритм будет всегда одним и тем же, так как он составляется путем минимизации затрат по выбранному заранее критерию.

Органолептические методы ПМО составляют группу, в основе которой лежат различные (трудно классифицируемые) факторы;

- совокупность параметров полезных и сопутствующих сигналов;

- активные признаки нормальной работы отдельных частей на основе постоянно функционирующих датчиков и контрольных сигнализаторов;

- пассивные признаки, сопровождающие работу системы, например тепловые режимы отдельных изолированных блоков.

Совокупности признаков характерных отказов и их проявлений, присущих данной системе, обычно в виде специальных таблиц включают в технические описания или инструкции по ТО РЭО и руководствуются ими в процессе технического диагностирования.

Перечни характерных неисправностей и их проявлений содержатся также в таких документах, как технологические указания по выполнению регламентных работ различных видов РЭС в лабораториях ремонтных предприятий отраслевого профиля.

Группа методов ПМОс использованием статистических данных основана на предварительном сборе и обработке информации об отказах РЭУ, отдельных блоков, изучении априорных данных о характерных повреждениях и дефектах аналогичных изделий и их составляющих. На основании проработки статистического материала формируется алгоритм последовательного ПМО.

Метод "время-безотказность" - один из путей составления алгоритма, заключающийся в следующем. Если известны вероятности отказов всех диагностируемых блоков РЭС, а также - среднее время диагностирования каждого блока в процессе ПМО, то принцип ранжировки проверок при ПМО следующий: для каждого блока находим отношение /, строим алгоритм по принципу . При реализации этого алгоритма среднее время диагностирования системы оказывается минимальным.

Оптимальный алгоритм ПМО на основе информационного подхода составляется следующим образом. По ФДМ РЭО, для которого формируется алгоритм, строится матрица состояний (проверки - строки, состояния - столбцы). Под каждым значением указывается его нормированное значение ; . При отсутствии сведений о безотказности состояния принимаются равновероятными.

Функция предпочтения для каждой строки (рис. 4.4);

Где - число единиц в строке, умноженное на соответствующие вероятности состояний; - число нулей в той же строке.

В качестве первой проверки выбирается та, для которой функция предпочтения , т. е. имеет наименьшее значение. Далее проверки идут по двум почти равноинформативным ветвям. Для результата строим новую матрицу, в которую попадают состояния , соответствовавшие единице. Дли этой матрицы также следует вычисление функции предпочтения

,

и процедура повторяется до получения однозначного ответа по каждому элементу блока ветви.

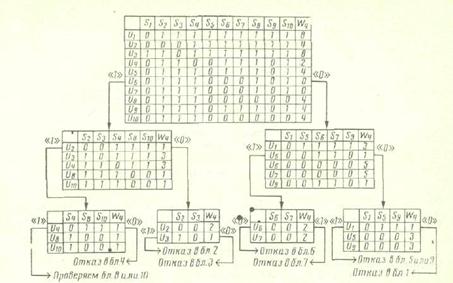

Рисунок 4.4 - Составление оптимального алгоритма поискаместа отказа

Для результата проверки также строится соответствующая матрица, в которой принимают участие состояния с результатом проверки, равным "нулю". Для всех строк этой матрицы также вычисляют функции предпочтения по вышеприведенной формуле, и следующая проверка выбирается по . Процедура повторяется вновь.

При необходимости данный алгоритм может быть построен с учетом стоимости диагностирования (напомним, что под стоимостью можно понимать затраты любого рода, в том числе и временные).

Функция предпочтения при учете стоимости и достоверности имеет вид:

,

а процедура построения алгоритма ПМО остается одной и той же.

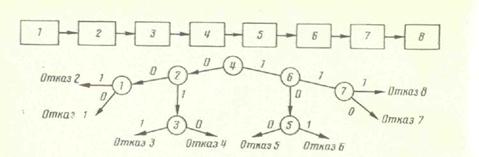

Рисунок 4.5 - Алгоритм диагностирования методом половинных разбиений

Метод половинных разбиений на практике для ПМО широко используется, особенно при наличии последовательной (пли близкой к таковой) структуры. В схеме отказавшего РЭУ находят среднюю точку (средний блок) с учетом или без учета вероятности отказа, проверяют состояние изделия в этой точке, после чего в зависимости от результата проверяется правая или левая часть схемы.

4.3Совокупность ДП и алгоритмов диагностирования

Выбор совокупности ДП и алгоритма диагностирования (АД) определяется такими факторами, как целевая функция объекта, стратегия ТО, набор средств технического диагностирования, время и стоимость диагностирования и т. д.
