Разработка информационного канала управления автоматизированным электроприводом

Объект управления описывается следующими уравнениями [3, стр.38-39]:

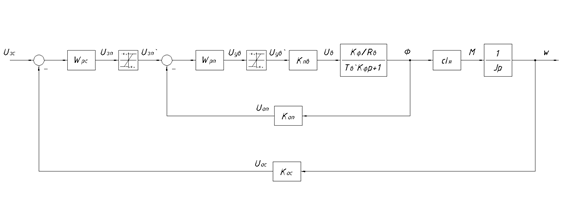

Выберем двухконтурную систему управления скорости с внутренним контуром потока (рис. 1).

Рис. 1. Двухконтурная система регулирования скорости.

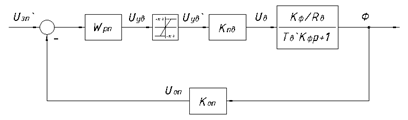

Внутренний контур потока> представлен на рис. 2.

Рис. 2. Контур регулирования потока.

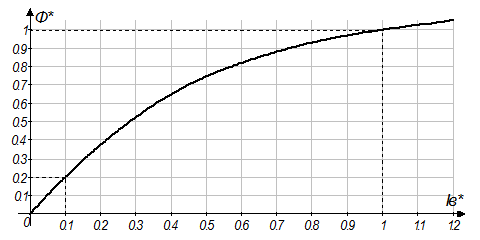

Универсальная кривая намагничивания представлена на рис. 3.

Так как регулирование происходит изменением потока, минимальный поток будет при максимальной скорости:

Минимальный ток возбуждения (по рис. 3):

Рис. 3. Универсальная кривая намагничивания.

При этом коэффициент линеаризации кривой намагничивания лежит в диапазоне:

Максимальная постоянная времени потока:

Коэффициент форсирования тока возбуждения [4, стр. 559]:

Малая постоянная времени:

Желаемая передаточная функция замкнутого контура потока:

Желаемая передаточная функция разомкнутого контура потока:

Передаточная функция разомкнутого контура потока:

Коэффициент обратной связи по потоку:

Передаточная функция регулятора потока:

Коэффициент подлежит определению непрерывно, для чего контур потока будет модифицирован (рис. 4.).

Рис. 4. Модифицированный контур регулирования потока.

Коэффициент обратной связи по скорости:

Коэффициент обратной связи ЭДС:

Коэффициент обратной связи по току возбуждения:

Коэффициент нормализации

С учётом этого:

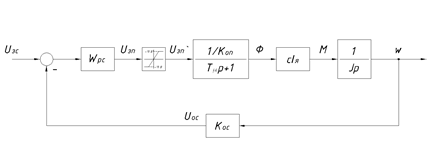

Внешний контур скорости представлен на рис. 5.

Рис. 5. Контур регулирования скорости.

Желаемая передаточная функция разомкнутого контура скорости:

Передаточная функция разомкнутого контура скорости:

Передаточная функция регулятора скорости:

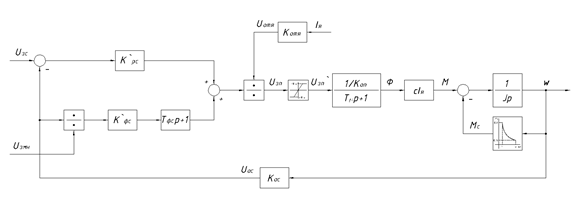

Так как нагрузка с постоянной мощностью изменяет знак и коэффициент подлежит определению непрерывно контур скорости также будет модифицирован (рис. 6.).

Рис. 6. Модифицированный контур регулирования скорости.

Коэффициент обратной связи по току якоря:

Отсюда следует:

Передаточная функция контура компенсирующего влияние нагрузки:

Коэффициент задания мощности нагрузки:

Откуда (с учётом принятых выше коэффициентов) имеем:

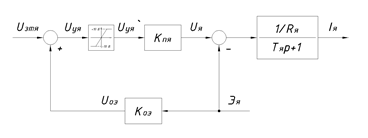

Структура системы управления стабилизатором напряжения в цепи якоря приведена на рис. 7.

Рис. 7. Контур управления напряжением якоря.

Здесь:

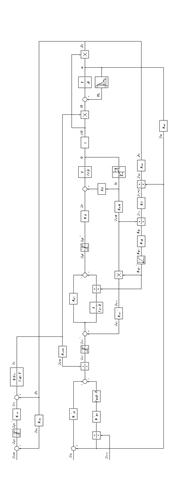

Структурная схема всей системы управления и объекта приведена на рис. 8.

3. Моделирование процессов управления, определение и оценка показателей качества

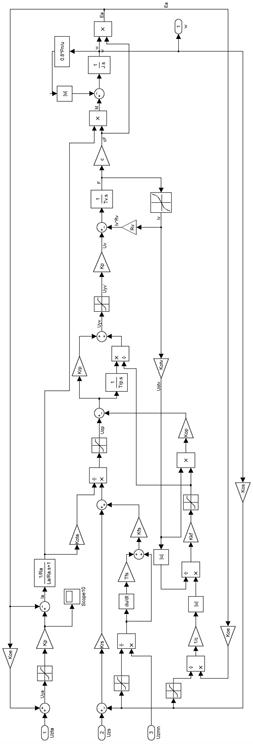

Модель объекта и системы управления в комплексе представлена на рис. 9.

Моделирование будем проводить по нижеследующему алгоритму:

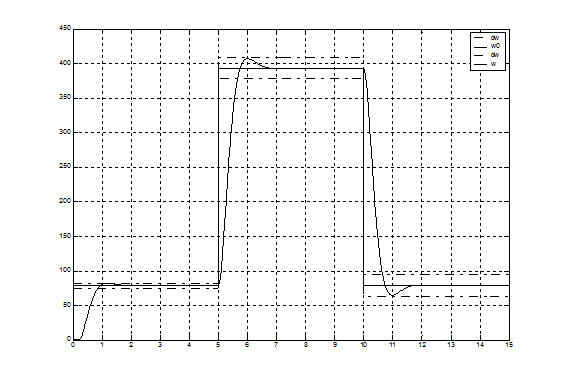

a. Пуск на номинальную скорость -

максимальный скачёк задания -, (рис. 10 – рис. 14)

b. Проверка отработки задания - (рис. 15 – рис. 19)
