Анализ избирательных цепей в частотной и временной областях

РЕФЕРАТ

Курсовая работа содержит: 12 с., 10 рис., 5 табл.

Объект исследования в данной курсовой работе – пассивная линейная цепь.

Цель курсовой работы – определить отклик пассивной линейной электрической цепи, ко входу которой приложен входной сигнал (воздействие).

Метод исследования – отклик цепи необходимо определить спектральным и временным методами расчета.

Расч

ет отклика в пассивной цепи осуществляется двумя способами. Для расчета отклика спектральным способом входной сигнал (воздействие) раскладывается на гармоники, строятся АЧС и ФЧС и, рассчитав комплексный коэффициент передачи, находятся выходные спектры, из которых синтезируется выходной сигнал (отклик). Для расчета отклика временным методом рассчитываются временные характеристики на периодическую последовательность прямоугольных импульсов.

ИЗБИРАТЕЛЬНАЯ ЦЕПЬ, ОТКЛИК, ВОЗДЕЙСТВИЕ, ЭКВИВАЛЕНТНОЕ СОПРОТИВЛЕНИЕ, АМПЛИТУДНО-ЧАСТОТНАЯ ХАРАКТЕРИСТИКА, АЧС, ФЧС, АЧХ, ФЧХ, ПЕРЕХОДНАЯ ХАРАКТЕРИСТИКА, ИМПУЛЬСНАЯ ХАРАКТЕРИСТИКА, РЯД ФУРЬЕ, КОМПЛЕКСНЫЙ КОЭФИЦИЭНТ ПЕРЕДАЧИ.

СОДЕРЖАНИЕ

Введение

1. Расчет входных данных к курсовой работе

2. Расчет переходной характеристики цепи

3. Расчёт отклика цепи на заданное воздействие временным методом

4. Расчёт частотных характеристик цепи

5. Расчет отклика цепи на заданное воздействие спектральным методом

Выводы

Перечень ссылок

ВВЕДЕНИЕ

В инженерном образовании специалистов радиотехнического профиля весомое место отводится изучению фундаментальных дисциплин, что позволит будущим инженерам более глубоко овладеть профессиональными знаниями и навыками, прогрессивной техникой и технологиями. Дисциплина «Основы теории цепей» относится именно к таким фундаментальным дисциплинам. При изучении этого курса ставится задача овладеть методами описания сигналов и их преобразований в радиотехнических цепях и приобрести навыки по творческому использованию этих методов. Навыки, которые развиваются при выполнении курсовой работы, используют при изучении радиопринимающих, радиопередающих устройств и систем передачи информации. AAAAAAAAAAAAAAAAAAAAAAAAAAA

Основной целью курсовой работы является закрепление и углубление знаний по вопросам спектральной теории сигналов, методики анализа частотных способностей линейных избирательных цепей и применение спектрального и временного методов к анализу прохождения сигналов через линейные избирательные цепи.

1. РАСЧЁТ ВХОДНЫХ ДАННЫХ

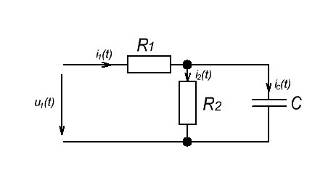

Рис. 1.1 - Графическое изображение цепи

Табл 1.1 – Параметры элементов, вид воздействия на цепь и отклик цепи

R1,

Ом

R2,

Ом

C,

нФ

Действие

Отклик

Параметры действия

Н

τі=kτ; k

t1

q

30

30

800

u1

uc

4

10

5

Рассчитаем постоянную времени цепи (τRC) и параметры входного сигнала:

(1.1)

(1.2)

(1.3)

(1.4)

(1.5)

(1.6)

(1.7)

(1.8)

Рис. 1.2 – Временная диаграмма входного сигнала

2. РАСЧЁТ ПЕРЕХОДНОЙ ХАРАКТЕРИСТИКИ ЦЕПИ

При постоянном токе ёмкость заменяется разрывом

Рис 2.1 – Исследуемая схема

Рис 2.2 – Эквивалентная схема с заменой ёмкости на разрыв цепи

Отметим, что A – это постоянная интегрирования, Uпр - принуждённая составляющая и что на вход действует напряжение равное 1В.

Расчитаем переходную характеристику цепи:

(2.1)

(2.2)

(2.3)

(2.4)

(2.5)

(2.6)

(2.7)
