Разработка контроллера шагового двигателя

2.7 Выбор элементной базы

Основой устройства является микроконтроллер U1 типа AT90S2313 фирмы Atmel. Сигналы управления обмотками двигателя формируются на портах PB4 – PB7 программно. Для коммутации обмоток используются по два включенных параллельно полевых транзистора типа КП505А, всего 8 транзисторов (VT1 – VT8). Эти транзисторы имеют корпус TO-92 и могут коммутировать ток до 1.4А,

сопротивление канала составляет около 0.3 ома. Для того, чтобы транзисторы оставались закрытыми во время действия сигнала «сброс» микроконтроллера (порты в это время находятся в высокоимпедансном состоянии), между затворами и истоками включены резисторы R11 – R14. Для ограничения тока перезарядки емкости затворов установлены резисторы R6 – R9. Данный контроллер не претендует на высокие скоростные характеристики, поэтому вполне устраивает медленный спад тока фаз, который обеспечивается шунтированием обмоток двигателя диодами VD2 – VD5. Для подключения шагового двигателя имеется 8-контактный разъем XP3, который позволяет подключить двигатель, имеющий два отдельных вывода от каждой обмотки (как, например, ДШИ-200). Для двигателей с внутренним соединением обмоток один или два общих контакта разъема останутся свободными.

Необходимо отметить, что контроллер может быть использован для управления двигателем с большим средним током фаз. Для этого только необходимо заменить транзисторы VT1 – VT8 и диоды VD2 – VD5 более мощными. Причем в этом случае параллельное включение транзисторов можно не использовать. Наиболее подходящими являются МОП-транзисторы, управляемые логическим уровнем. Например, это КП723Г, КП727В и другие.

Стабилизация тока осуществляется с помощью ШИМ, которая тоже реализована программно. Для этого используются два датчика тока R15 и R16. Сигналы, снятые с датчиков тока, через ФНЧ R17C8 и R18C9 поступают на входы компараторов U3A и U3B. ФНЧ предотвращают ложные срабатывания компараторов вследствие действия помех. На второй вход каждого компаратора должно быть подано опорное напряжение, которое и определяет пиковый ток в обмотках двигателя. Это напряжение формируется микроконтроллером с помощью встроенного таймера, работающего в режиме 8-битной ШИМ. Для фильтрации сигнала ШИМ используется двухзвенный ФНЧ R19C10R22C11. Одновременно резисторы R19, R22 и R23 образуют делитель, который задает масштаб регулировки токов фаз. В данном случае максимальный пиковый ток, соответствующий коду 255, выбран 5.11А, что соответствует напряжению 0.511В на датчиках тока. Учитывая тот факт, что постоянная составляющая на выходе ШИМ меняется от 0 до 5В, необходимый коэффициент деления равен примерно 9.7. Выходы компараторов подключены к входам прерываний микроконтроллера INT0 и INT1.

Для управления работой двигателя имеются два логических входа: FWD (вперед) и REW (назад), подключенных к разъему XP1. При подаче «низкого» логического уровня на один из этих входов, двигатель начинает вращаться на заданной минимальной скорости, постепенно разгоняется с заданным постоянным ускорением. Разгон завершается, когда двигатель достигает заданной рабочей скорости. Если подается команда изменения направления вращения, двигатель с тем же ускорением тормозится, затем реверсируется и снова разгоняется.

Кроме командных входов, имеются два входа для концевых выключателей, подключенных к разъему XP2. Концевой выключатель считается сработавшим, если на соответствующем входе присутствует «низкий» логический уровень. При этом вращение в данном направлении запрещено. При срабатывании концевого выключателя во время вращения двигателя он переходит к торможению с заданным ускорением, а затем останавливается.

Командные входы и входы концевых выключателей защищены от перенапряжений цепочками R1VD6, R2VD7, R3VD8 и R4VD9, состоящими из резистора и стабилитрона.

Питание микроконтроллера формируется с помощью микросхемы стабилизатора 78LR05, которая одновременно выполняет функции монитора питания. При понижении напряжения питания ниже установленного порога эта микросхема формирует для микроконтроллера сигнал «сброс». Питание на стабилизатор подается через диод VD1, который вместе с конденсатором C6 уменьшает пульсации, вызванные коммутациями относительно мощной нагрузки, которой является шаговый двигатель. Питание на плату подается через 4-контактный разъем XP4, контакты которого задублированы.

2.8 Разработка схемы электрической принципиальной

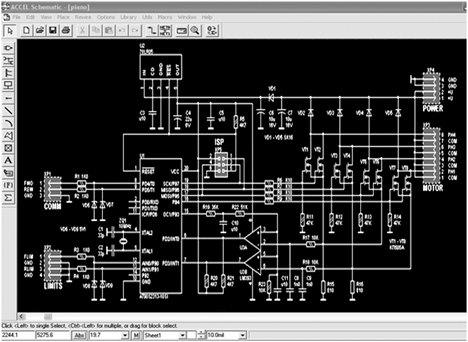

Принципиальная схема контролера шагового двигателя робота выполнена в САПР Accel Eda (Рисунок 2.10).

Рисунок 2.10 – Принципиальная схема контролера шагового двигателя робота в Accel EDA

3. Технико-экономическое обоснование объекта разработки

В данном разделе проводится технико-экономический расчет стоимости контроллера шагового двигателя робота.

Стоимость устройства будет состоять из стоимости разработки ПО для микроконтроллера, стоимости разработки конструкторской документации (КД) и стоимости сборки и испытания устройства.

3.1 Расчет расходов на ПО, которое разрабатывается

Исходные данные для расчета стоимости разработки ПО, которое разрабатывается приведены в таблице 3.1.

Таблица 3.1 – Исходные данные по предприятию

№п/п

Статьи затрат

Усл. обоз.

Ед. изм.

Значения



Проектирование и разработка ПО

1

Часовая тарифная ставка программиста

Зпр

грн.

8,00

2

Коэффициент сложности программы

с

коэф.

1,40

3

Коэффициент коррекции программы

Р

коэф.

0,05

4

Коэффициент увеличения расходов труда

Z

коэф.

1,3

5

Коэффициент квалификации программиста

k

коэф.

1,0

6

Амортизационные отчисления

Амт

%

10,0

7

Мощность компьютера, принтера

Квт/ч

0,40

8

Стоимость ПЕОМ IBM

Sempron LE1150 (AM2)/1GB/TFT

Втз

грн.

3200,00

9

Тариф на электроэнергию

Це/е

грн.

0,56

10

Норма дополнительной зарплаты

Нд

%

10,0

11

Отчисление на социальные расходы

Нсоц

%

37,2

12

Транспортно-заготовительные расходы

Нтр

%

4,0

Эксплуатация П0

13

Численность обслуживающего персонала

Чо

чел

1

14

Часовая тарифная ставка обслуживающего персонала

Зпер

грн.

6,00

15

Время обслуживания систем

То

час/г

150

16

Стоимость ПЕОМ

Втз

грн.

3200,00

17

Норма амортизационных отчислений на ПЕОМ

На

%

10,0

18

Норма амортизационных отчислений на ПЗ

НаПО

%

10,0

19

Накладные расходы

Рнак

%

25,0

20

Отчисление на содержание и ремонт ПЕОМ

Нр

%

10,0

21

Стоимость работы одного часа ПЕОМ

Вг

грн.

6,5
