Структурный синтез устройств с мультидифференциальными операционными усилителями

где .

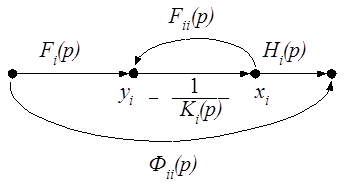

Рис. 7. Сигнальный граф электронной схемы при влиянии i-го МОУ

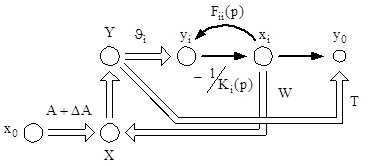

Рис. 8. Векторный сигнальный граф электронной системы

при влиянии i-го входа МОУ

Решение системы уравн

ений (57) приводит к следующему результату:

, (58)

.

При обращении матрицы воспользуемся методом пополнения:

. (59)

Следовательно, передаточная функция структуры

, (60)

где ; (61)

. (62)

Таким образом, введение вектора W обеспечивает изменение только локальных функций и , со-храняя при этом неизменными передаточную функцию идеализированной системы Фu(p) и передаточную функцию на выходе i-го активного элемента Fi(p). Изменение знака в (61) и (62), как это видно из (56), достигается за счет дифференциальных свойств активных элементов схемы.

Полученный результат имеет достаточно простую физическую трактовку. При идеальном активном элементе () дифференциальный входной сигнал xi не зависит от частоты, а при бесконечном статическом коэффициенте усиления этот сигнал равен нулю и дополнительный контур обратной связи прекращает свое действие, что в конечном счете и сохраняет неизменным не только идеализированную передаточную функцию, но и локальную функцию Fi(p). Таким образом, получение топологических условий собственной компенсации является достаточным.

Покажем их единственность. Из соотношений (46) и (57) следует, что для сохранения функций Фu(p) и Fi(p) необходимо сохранить не только матрицы В и DВ, но и набор векторов Т, А, D А,. Единственная незафиксированная составляющая набора предложенных функций ui связывает вход i-го активного элемента источником x. Действительно,

, (63)

.

Этот вывод подтверждается и рассмотрением векторного сигнального графа (рис. 8). Создание параллельного пути передачи от узла xi к выходу схемы возможно только его соединением с дополнительным входом схемы и, следовательно, как это видно из (21), со входами активных элементов. Таким образом, сформулированное условие является единственным.

Ответ на вопрос об уровне компенсации в общем случае остается открытым, так как зависит от структуры матрицы [В + DВ] и вектора W. Из (63) видно, что в общем случае полную компенсацию обеспечить невозможно в силу неосуществимости условия

. (64)

В этой связи применение настоящего результата при решении практических задач связано с анализом структуры поправочных полиномов электронных схем различного функционального назначения.

5. Звенья активных фильтров с мультидифференциальными ОУ

При построении активного интерфейса современных систем радиоэлектронного назначения особое место занимают активные фильтры, обеспечивающие предварительную частотную селекцию сигналов сенсорных элементов. Именно точность реализации необходимых частотных характеристик и динамический диапазон этих устройств непосредственно определяют основные качественные показатели многих микрокомпьютерных систем автоматического управления и технической диагностики. В основе построения как многопетлевых, так и каскадных фильтров лежат звенья, реализующие передаточную функцию второго порядка. Использование принципа собственной компенсации влияния площади усиления дифференциальных ОУ практически всегда связано с увеличением в схеме их числа и, следовательно, к увеличению потребляемой мощности [9]. Покажем эффективность использования в их структуре мультидифференциальных ОУ.

В общем случае звено второго порядка должно реализовать следующую передаточную функцию:

, (65)

где и – соответственно частота и затухание полюса.

Влияние площади усиления ОУ приводит к приращению знаменателя этой функции на следующий полином:

, (66)

где – коэффициенты, обратно пропорциональные площади усиления ОУ.

Именно поэтому в рабочем диапазоне частот это приводит к изменению как затухания, так и частоты полюса звена:

, (67)

. (68)

Приведенные соотношения показывают, что относительное изменение затухания полюса пропорционально реализуемой добротности и для высокоселективных устройств может достигать больших значений, включая и потерю устойчивости. В то же время, как это хорошо известно из теории фильтров, отклонение частоты полюса от желаемого значения в раз сильнее влияет на изменение реализуемых частотных характеристик. Именно поэтому обеспечение высоких качественных показателей связано со стабилизацией как затухания, так и частоты полюса звеньев второго порядка.

Рассмотрим основные подходы к решению этой задачи. Из (47) и (62) видно, что в рамках принципа собственной компенсации относительные изменения полинома

(69)

должны компенсироваться введением дополнительных связей, образующих следующее приращение

. (70)

Тогда

, (71)

. (72)

Соотношения (71) и (72) показывают, что выбором и знаков ki можно обеспечить любой уровень собственной и взаимной компенсаций влияния площади усиления активных элементов на частоту и затухание полюса. Вытекающие из этих выражений функциональные признаки приведены в табл. 1.
