Модернизация приемной коробки станка СТБ 2-250

Времена Тоб и Тзр являются одинаковыми для базового и модернизированного станков СТБ2-250.

Тогда:

С учетом принятых значений Сс и Ср для nmax = 4 и nmax = 5 получим:

Из проведенных данных видно, что расходы на 1мин. оперативного времени станка оказываются минимальными при обслуживании 4-х станков. Принимаем норму обслуживания базовых и модернизированных станков СТБ2 - 250 равной 4, т.е. Но = 4.

3.2 ОПРЕДЕЛЕНИЕ ФАКТИЧЕСКОЙ ПРОИЗВОДИТЕЛЬНОСТИ СТАНКОВ

Норма Нп фактической производительности базового станка найдется по формуле:

Нп = А х Кпв,

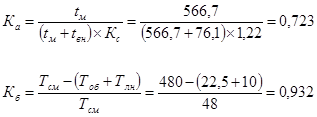

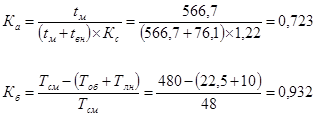

Кпв = Ка х Кб

КПВ = 0,723 x 0,932 = 0,673

Отсюда: Нбп = 6.35 х 0,673 = 4.28 м/час

Для модернизированного станка СТБ2-250 норма Нмп фактической производительности найдется:

КПВ = 0,678 х 0,932 = 0,632

Отсюда: Нмп=7.59 х 0.632=4.8

3.3 ОПРЕДЕЛЕНИЕ КОЛИЧЕСТВА СТАНКОВ ДЛЯ ВЫРАБОТКИ 1000 М ТКАНИ

Определим количество станков, необходимых для выработки 1000м суровья в час. с учетом простоя станков на ремонт оборудования.

Базовый станок:

1000 1000

Мб = ––––––––––––––– = –––––––––––––––– = 246.98

Пф х КРО 4,28 х 0,946

Модернизированный станок:

1000 1000

Мм = ––––––––––––– = ––––––––––––––––– = 220,22

Пф х КРО 4,8 х 0,946

Рассчитываем КРО:

при капитальном ремонте = 0,2% }

при среднем ремонте = 1,8% } Процент

при текущем ремонте = 2,84% } простоев.

при чистке и обмашке = 0,6% }

Итого: = a 54% }

a 5,4

КРО= 1- –––––– = 1 - ––––––––— = 0,946

100 100

Принимаем 247 станков (баз.). Принимаем 220 станка (мод.)

3.4 ОПРЕДЕЛЕНИЕ ЧИСЛЕННОСТИ РАБОЧИХ

Количество часов работы оборудования в году при трехсменной работе: Ф = [(253х7+ 53х6) х3] = 6267 час.

Фактический фонд времени работы оборудования:

Ф = Ф х КРО = 6267 х 0,946 = 5928 час.

Определим необходимое количество рабочих для обслуживания станков, считая, что трудоемкость помошников мастеров остаются прежней.

где М — количество станков

р — число смен за 1 рабочий день, р = 3,

Но — норма обслуживания.

Явочное число рабочих - ткачей

Базовый станок

Модернизированный

Принимаем: =182чел. =165чел.

Принимая неизменной норму обслуживания помошником мастера (трудоемкость по обслуживанию модернизированного станка остается неизменной) равной 8 получаем число помошников мастеров.

Принимаем = 92 чел. Принимаем = 82 чел.

Списочное число рабочих:

rcп = rя х Kсм

где Ксм - коэффициент, учитывающий невыходы на работу

При расчете фактического фонда времени рабочих принимаем длительность невыходов на работу в размере 10% от Фном, тогда:

Ффакт = Фном - 10% х Фном = 6267 - 10% х 6267 = 5640 часов

Отсюда:

Списочное число рабочих ткачей

= 182 х 1,11 = 202,02 = 165 х 1,11 = 183,15

Помошников мастеров

= 92 х 1,11 = 102,12 = 82.5 х 1.11 = 91,57

Принимаем окончательно: базовый станок модерн-нный станок

Ткачей 202чел. 183чел.

Пом.мастеров 102чел. 92чел.

Производительность труда составит

Рост производительности труда составит 0.5 м/чел или 10.3%.

3.5 ОПРЕДЕЛЕНИЕ КАПИТАЛЬНЫХ ВЛОЖЕНИЙ

Площадь станка СТБ2-250 S = 8.1 м2

Производственная площадь (коэф.увел.2.7)

S = 8.1 х 2,7 = 20.9 м2

Общая производственная площадь

20.9 х 247= 5402 м2 20.9 х 220 = 4598 м2

Стоимость базового станка CTБ2-250 по прейскуранту

завода-изготовителя — 2,820 тыс.руб.

Стоимость модернизированного станка CTБ2-250 с учетом демонтажа серийных деталей — 19600 руб. и установки новых — 24600 руб. составит — 2825000 тыс.руб.

Стоимость оборудования

2.820 х 247 = 69654 тыс.руб. 2825000 х 220=62150 млн.руб.

Стоимость монтажа 10% стоимости оборудования

69654 х 0,1 = 6965,4 тыс.руб. 62150 х 0,1 = 6215 тыс.руб.

Таблица 5.4.
