Модернизация приемной коробки станка СТБ 2-250

Из рассмотрения графиков следует:

· цикл движения укладчика на узких станках (СТБ - 180, СТБ - 220) составляет 120 град. (рис. 15, рис. 16), из них - 30 град. - подход укладчика к прокладчику (т. А), 40 град. - укладка прокладчиков на транспортер и 50 град. - отход в исходное положение,

· цикл движения укладчика на широких станках (СТБ-250, СТБ-330) составляет 125 град, (рис. 17), из ни

х - 30 град. - подход укладчика к прокладчику (т. А), 40 град. - укладка прокладчиков на транспортер, 15 град. - выстой в нижнем положении и 40 град, - отход в исходное положение,

теоретическое начало контакта выступов толкателя с прокладчиком соответствует нулевым значениям скорости и ускорения (т. А на графиках) и происходит при φ углах поворота спаренного кулака укладчика, равных 286 град, и 348 град, для станков с началом боя 105 град, и 140 град., соответственно. Однако, даже допустимый (обусловленный изготовлением и сборкой) в пределах 5 град, угол поворота четырехзвенного О2АВО3 механизма в виду большой крутизны кривых скорости и ускорения приводит к искажению характера взаимодействия укладчика с прокладчиком. Контакт этих деталей приобретает ударный, характер, следствием чего является износ и разрушение деталей.

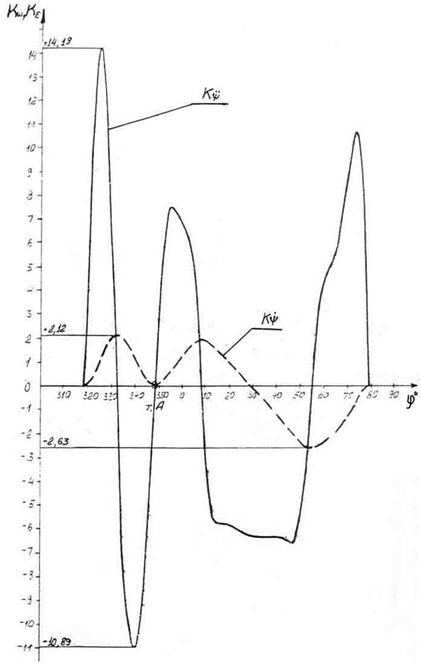

Рис. 15 СТБ-180, СТБ-220 з-д «Сибтекстильмаш»

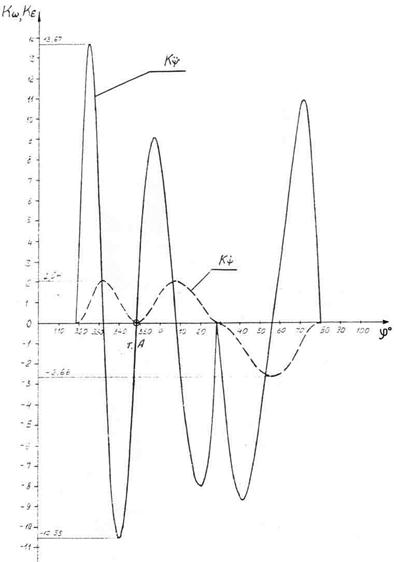

Рис. 16 СТБ-180, СТБ-220 Чебоксарский Машзавод

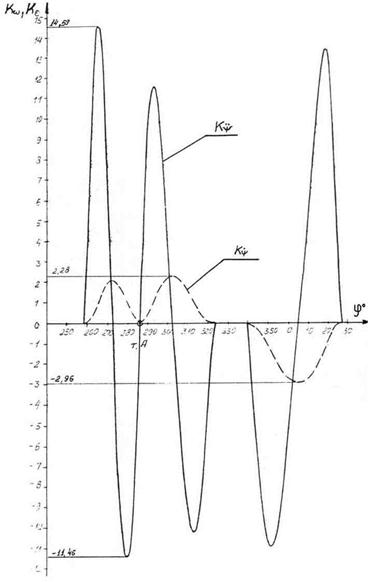

Рис. 17 СТБ-250, СТБ-330

Новосибирский з-д «Сибтекстильмаш», Чебоксарский Машзавод

Кинематическое исследование механизма показало, чтобы сделать механизм малочувствительным к настройке и зазорам, необходимо расширить его цикловую диаграмму, уменьшить крутизну ветвей кривой ускорения и снизить до минимума скорость укладчика к моменту контакта с прокладчиком.

1.6.2 СИНТЕЗ КУЛАЧКОВО-РЫЧАЖНОГО МЕХАНИЗМА УКЛАДЧИКА

При синтезе механизма были приняты следующие предпосылки:

· расширить цикловую диаграмму механизма;

· закон движения задается непосредственно на укладчике, т. е. укладчик (звено О3В) становится ведущим звеном и с учетом полученных при кинематическом исследовании выражений рассчитывается профиль кулака;

· расширить зону контакта укладчика с прокладчиком;

· закон движения укладчика принять с наименьшими значениями аналогов скоростей и ускорений и минимума кинетической мощности в зоне контакта укладчика с прокладчиком;

· установить единые углы укладок прокладчика на транспортер для станков СТБ с различными углами боя и учетом уменьшения заправочных ширин тканей на 30-40 см.

С учетом принятых предпосылок разработан закон движения укладчика, представленный на рис. 18

Таблица 3 Таблица расчетных радиус-векторов кулака укладчика.

Rk, мм – теоретический радиус-вектор кулака, мм j, град – угол поворота кулака.
