Передающее устройство для оптической сети
3.1. Методы построения структурных схем одно-волоконных оптических систем передачи
Как упоминалось в предыдущей главе, на сетях связи находят широкое применение волоконнооптические системы передачи со спектральным уплотнением. Кроме того, на низких скоростях передачи, до 140 Мбит\сБ где наблюдается взаимодействие между противонаправленными сигналами из-за обратного ра
ссеяния, могут быть эффективно использованы системы с разделением по времени.
Ниже рассмотрены несколько методов и схем построения одно-волоконных оптических систем передачи различных типов и различного назначения.
3.1.1. Волоконнооптические системы передачи на основе различных способов разветвления
оптических сигналов.

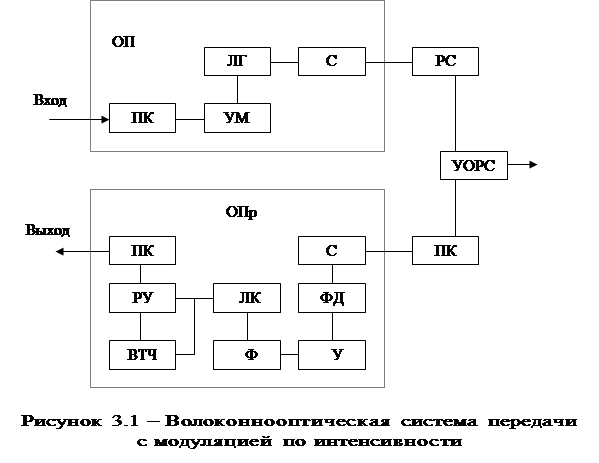

Данная группа схем включает в себя одноволоконные оптические системы передачи с оптическими разветвителями, с оптическими циркуля-торами, устройствами спектрального уплотнения, а также фильтрами разделения мод оптического излучения. На рисунке 3.1 показана схема оптической системы передачи с модуляцией сигнала по интенсивности, содержащая блоки оптического передатчика (ОП), оптического приемника (ОП) устройства соединения станционного и линейного кабеля (УССЛК), разъемные соединители (РС), устройства объединения и разветвления оптических сигналов (УОРС).
Оптический передатчик (ОП) содержит преобразователь кода (ПК), преобразующий стыковой код в код, используемый в линии; усилитель (УC), усиливающий электрический сигнал до уровня, необходимого для модуляции полупроводникового лазера (ПЛ); лазерный генератор (ЛГ), включающий в себя устройство термостабилизации и прямой модулятор; согласующие устройства (С) полупроводникового лазера с оптическим волокном.
Оптический приёмник (ОПр) содержит согласующие устройства (С) оптического волокна с фотодиодом; фотодетектор (ФД); малошумящий транзисторный усилитель (У); фильтр (Ф), формирующий частотную характеристику приёмника, обеспечивающую квазиоптимальный приём сигнала; устройство линейной коррекции (ЛК), компенсирующее частотные
искажения электрической цепи на стыке фотодиода и первого транзистора усилителя; решающее устройство (РУ), устройство выделения тактовой частоты (ВТЧ) и преобразователь кода (ПК), преобразующий код линии в стыковой код.
Устройства объединения и разветвления оптических сигналов, в зависимости от типа одноволоконной оптической системы передачи, может представлять собой: оптический разветвитель или циркулятор при работе на одной оптической частоте в обоих направлениях; устройство спектрального уплотнения при работе на разных оптических частотах; модовый фильтр при работе на разных модах излучения оптического волокна.
С целью оценки основных характеристик одноволоконной оптической системы передачи можно использовать приближенные соотношения для расчета длины регенерационного участка (РУ).
где Эми – энергетический потенциал одноволоконной оптической системы передачи , ДБ;
aов – затухание сигнала на одном километре оптического волокна, ДБ/км;
aуорс - то же, в устройстве объединения и разветвления сигналов, ДБ;
aусслк – то же, в УССЛК, ДБ;
aрс, aнс – то же, в разъемных и неразъемных соединителях, ДБ;
где Эми’ – энергетический потенциал, ДБ, волоконнооптическая система передачи при отсутствии шума обратного рассеяния излучения в оптическом волокне;
Ршор/Рш – доля шума обратного рассеяния в полном шуме на входе решающего устройства.
Рассчитаем длину регенерационного участка одноволоконной оптической системы передачи первого типа при следующих исходных данных: Эми=35 ДБ, Зэ=6 ДБ, aов=1 ДБ, aнс=aусслк=0.1 ДБ, aрс=1 ДБ, lс=2 км. Так по формуле (2.1), при использовании оптических разветвителей с aуорс=4ДБ:
3.1.2 Волоконнооптическая система передачи, основанная на использовании разделения разнонаправленных
сигналов по времени.

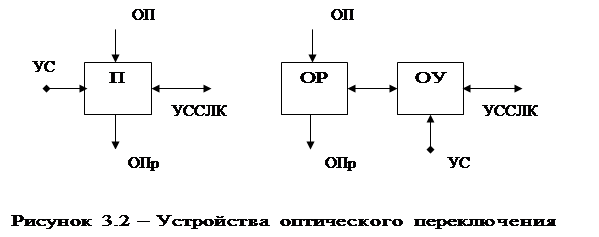

Во второй группе схем для разделения разнонаправленных сигналов по времени используются оптические разветвители, переключатели и оптические усилители (ОУ). В схеме одноволоконной оптической системы передачи сигнала с модуляцией по интенсивности, в отличие от первой группы схем, вместо устройства объединения и разветвления оптических сигналов использованы устройства оптического переключения УОП (рисунок 3.2).
Будем рассматривать устройства оптического переключения двух вариантов – оптические переключатели (П) и соединение оптического разветвителя ОР с оптическим усилителем ОУ. Управляющий сигнал поступает в первом случае на управляющий вход переключателя, во втором – по цепи управления направлением оптической волны накачки оптического усилителя.
Максимальная длина регенерационного участка для второй группы схем определяется соотношением:
Эми” – энергетический потенциал одноволоконнооптической системы передачи , определяемый соотношениями:
Эми”=Эми’ при использовании оптических переключателей (Эми’–
энергетический потенциал обычной волоконнооптической системы
передачи с учётом специального кодирования).
1) Эми”=Эми’-10lg(1+Ршоу/РШ) при использовании оптического разветвителя с оптическим усилителем, где Ршор и Рш – мощности эквивалентного шума на входе оптического приемника и шума оптического усилителя на его выходе, ДБ.
Затухание сигнала в устройстве оптического переключения определяется соотношениями:
1) aуоп=aп при использовании оптического переключателя, где aп – затухание сигнала в оптическом переключателе;
aуоп=aор-Коу при использовании оптического разветвителя с оптическим усилителем, где Коу – коэффициент усиления ОУ, ДБ.
Длина регенерационного участка l2 для приведённых выше значений параметров аппаратуры и использовании оптических переключателей (aуоп=3.5ДБ), согласно формуле (2.3), составляет:
