По таблице П1 [9] определяем значение нормированной освещённости. Для работ высокой точности (объект различения от 0.3 до 0.5 мм) со средним контрастом объекта различения с фоном при среднем фоне находим Ен=400лк.

Так как рассчитанное фактическое значение освещенности больше нормированного, делаем вывод о пригодности системы освещения в помещении.

8.5 Мероприятия п

о улучшению условий труда

8.5.1 Расчёт местного отсоса

Поскольку концентрация аэрозоля свинца в воздухе превышает предельно допустимую норму, то необходимо применить местную вентиляцию.

Вентиляционная установка включается до начала работы и выключается после её окончания. Работа вентиляционных установок контролируется с помощью световой сигнализации.

Разводка вентиляционной сети и конструкция местных отсосов обеспечивает возможность регулярной очистки воздуховодов.

Электропаяльник в рабочем состоянии находится в зоне действия вытяжной вентиляции.

Метеорологические условия на рабочих местах должны соответствовать ГОСТ 12.1 005-88.

Местная вентиляция при пайке является наиболее эффективным и экономическим средством обеспечения санитарно-гигиенических параметров воздушной среды в рабочей зоне. Широкое применение при пайке имеет местная вытяжная вентиляция , которая условно разделяется на местные отсосы открытого и закрытого типа.

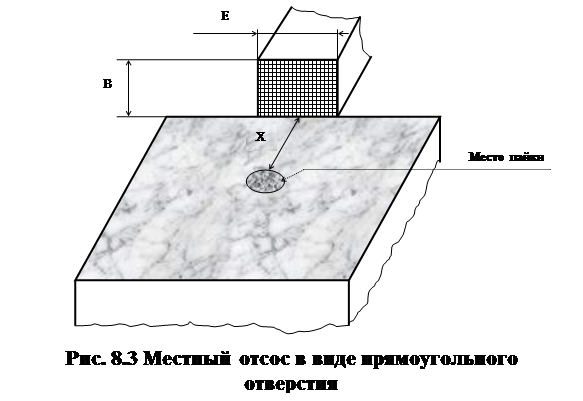

В данном случае, для улавливания выделяющихся при пайке вредных паров используем местный отсос в виде прямоугольного отверстия (рис.8.3)

Определяем количество отсасываемого воздуха [11]:

(7.12)

S – площадь высасывающего отверстия, ;

Е – большая сторона отверстия, м;

Х – расстояние от плоскости всасывающего отверстия до зоны пайки;

- скорость воздуха в зоне пайки.

Задаёмся =0.6

Величины Е и Х выбираем в соответствии со сборочным чертежом волоконнооптического передатчика как наибольшую и меньшую стороны соответствующего блока. Габариты блока одноволоконного оптического передатчика 304,5 х101мм. Принимаем Е=0.31м, а Х=0.11м. Определим оптимальный размер наименьшей стороны всасывающего отверстия [11]:

(7.13)

Площадь всасывающего отверстия:

По формуле (7.12) определяем количество отсасываемого воздуха:

Определим допустимую концентрацию пыли в удаляемом воздухе. Так как для всех рабочих мест помещения общее количество отсасываемого воздуха:

<15000

то в соответствии с [11]

(7.14), где

К – коэффициент зависящий от ПДК пыли в воздухе рабочей зоны (для аэрозоля свинца К=0.3);

L – объём удаляемого воздуха, тыс. ;

(7.15)

y – удельное образование свинца ; y=0.03;

n – количество паек в минуту, n=10;

N – количество рабочих мест.

Так как >>, то в применении специальных мероприятий по охране окружающей среды нет необходимости.

8.6 Мероприятия по пожарной безопасности

Некоторые вещества и материалы, применяемые на участке монтажа пожаровзрывоопасны. Эти вещества, некоторые их характеристики и средства пожаротушения приведены в таблице 8.8.

Для того чтобы определить категорию помещения по взрывопожарной и пожарной опасности в соответствии с ОНТП 24-86, необходимо рассчитать избыточное давление взрыва в помещении. Избыточное давление взрыва определим по формуле [8]:

Таблица 8.8 Пожаровзрывоопасные вещества применяемые при производстве печатного узла
